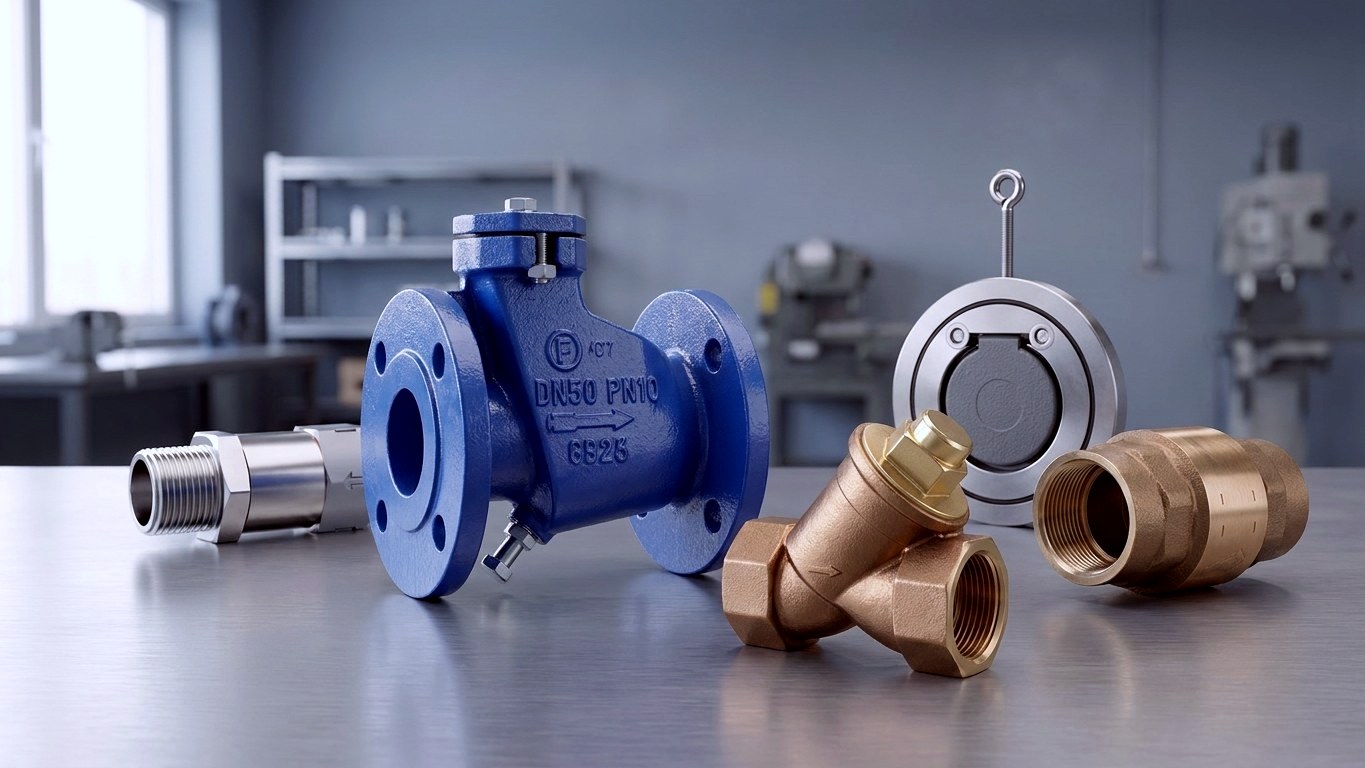

Rückschlagklappe – Bauformen, Auswahl & Anwendungen
Eine Rückschlagklappe verhindert den unerwünschten Rückfluss des Mediums in einer Rohrleitung und schützt Pumpen, Verdichter und nachgeschaltete Anlagenteile vor Rücklauf und Druckstößen. Sie öffnet selbsttätig durch den Vordruck in Durchflussrichtung und schließt, sobald die Strömung nachlässt oder umkehrt – ohne externe Ansteuerung. Bei STASTO Automation finden Sie Rückschlagklappen von der kompakten Zwischenflansch-Klappe der Serien CS-2466 und CM-6666 bis zur Doppel-Rückschlagklappe CH019/CH020, ergänzt um Axial- und Schrägsitzrückschlagventile.
Rücklaufschutz ohne Ansteuerung
Warum STASTO
Rückschlagarmaturen aus einem breiten Programm
Bauform, Nennweite, Druckstufe und Werkstoff bestimmen, welche Rückschlagklappe in Ihre Leitung passt. STASTO deckt die gängigen Bauformen ab und ordnet sie Ihrer Anwendung zu.
Breites Bauform-Programm
Zwischenflansch-Rückschlagklappen der Serien CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 und CM-6666, Klappen der Serien CH010 und CH011 sowie Doppel-Rückschlagklappen CH019 und CH020 – eine Bauform für jede Einbausituation.
Nennweiten- und Druckbandbreite
PN- und ANSI-Ausführungen, unter anderem PN63/PN64, PN100 sowie ANSI 150 und ANSI 600. Der konkret verfügbare Nennweiten- und Druckbereich ist je nach Serie und Variante unterschiedlich.
Technische Beratung zur Auswahl
Wir ordnen Bauform, Werkstoff und Anschluss Ihrer Anwendung zu und klären auf Wunsch Werkstoffeignung, Druckstufe und Verfügbarkeit anhand der jeweiligen Serie und Variante.
Ergänzendes Armaturen-Sortiment
Axialrückschlagventile, Schrägsitzrückschlagventile und passende Saugkörbe der Serien 110100 und ST304 aus einer Hand – für durchgängig abgestimmte Rohrleitungslösungen.
Ratgeber
Bauformen verstehen und richtig auswählen
Wie eine Rückschlagklappe arbeitet, welche Bauformen es gibt und welche Parameter über die Auswahl entscheiden – kompakt erklärt.
Funktion und Bauformen
- Funktionsprinzip
- Der Vordruck in Strömungsrichtung öffnet die Klappe selbsttätig; lässt die Strömung nach oder kehrt sie um, schließt sie – bei vielen Bauformen federunterstützt – und dichtet gegen den Rückfluss ab.
- Zwischenflansch-Klappe (Wafer-Type)
- Wird zwischen zwei Flansche gesetzt: sehr kurze Baulänge, platz- und gewichtssparend, ideal für Nachrüstungen. Serien CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666.
- Doppel-Rückschlagklappe (Split-Disc)
- Zwei federbelastete Klappenhälften, schnelles Schließen bei kurzer Baulänge, auch für größere Nennweiten. Serien CH019 und CH020.
- Flanschbauform
- Robuste Ausführung für höhere Druckstufen, unter anderem in PN64-, PN100- und ANSI-Ausführungen. Serien CH010 und CH011.
- Axialrückschlagventil
- Axial geführter, federbelasteter Schließkörper mit ruhigem, geräuscharmem Schließverhalten – Serien 100000, 100001, 227, 228, 304/CH014-V, 316 und VX23.
- Schrägsitzrückschlagventil
- Schräg angeordneter Sitz mit geringem Strömungswiderstand für flüssige Medien – Serien 1072, 4000 und CH117.
Auswahlkriterien
- Nennweite
- Bestimmt die Baugröße, zum Beispiel DN50, DN100 oder DN150; der abgedeckte Bereich unterscheidet sich je nach Serie.
- Druckstufe
- PN- oder ANSI-Ausführung, etwa PN63/PN64, PN100, ANSI 150 oder ANSI 600 – abhängig von Serie und Variante.
- Anschlussart
- Zwischenflansch, Flansch oder Gewinde – entscheidend für Baulänge und Nachrüstbarkeit im bestehenden Leitungsstrang.
- Medium und Temperatur
- Flüssig, gasförmig oder belastet; Temperatur- und Druckgrenzen entnehmen Sie der jeweiligen Produkt- bzw. Variantenseite.
- Werkstoff und Dichtung
- Gehäuse- und Dichtwerkstoff müssen zum Medium passen – bei aggressiven Medien Werkstoffeignung bitte anfragen.
- Einbaulage
- Horizontal oder vertikal; federbelastete Bauformen sind lageunabhängiger als rein schwerkraftschließende Klappen.
Bauformen im Vergleich
Zwischenflansch, Doppelklappe, Axial oder Schrägsitz?
Die vier gängigen Rückschlagarmatur-Bauformen im direkten Vergleich – als Orientierung vor der Auswahl der konkreten Serie.
| Zwischenflansch-Klappe | Doppel-Rückschlagklappe | Axialrückschlagventil | Schrägsitzrückschlagventil | |
|---|---|---|---|---|
| Serien bei STASTO | CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666 | CH019, CH020 | 100000, 100001, 227, 228, 304/CH014-V, 316, VX23 | 1072, 4000, CH117 |
| Schließelement | Klappenscheibe | Zwei federbelastete Klappenhälften | Axial geführter, federbelasteter Schließkörper | Schließkörper auf schrägem Sitz |
| Baulänge | Sehr kurz | Kurz | Kompakt | Länger, ventilähnlich |
| Nennweitenbereich | Kleine bis große Nennweiten | Bis in große Nennweiten, je nach Serie | Kleine bis mittlere Nennweiten | Kleine bis mittlere Nennweiten |
| Typische Stärke | Platzsparender Einbau, Nachrüstung | Schnelles Schließen bei kurzer Baulänge | Ruhiges, geräuscharmes Schließen | Geringer Durchflusswiderstand |
| Einbau | Zwischen zwei Flanschen | Zwischen zwei Flanschen | In die Leitung eingesetzt | Flansch- oder Gewindeanschluss |
Sortiment
Rückschlagklappen und Rückschlagarmaturen bei STASTO
Direkter Zugang zu den Bauform-Kategorien im STASTO-Shop – mit Serien, Nennweiten und Varianten.
Anwendungen
Wo Rückschlagklappen eingesetzt werden
Rückschlagklappen kommen überall dort zum Einsatz, wo Medien in Rohrleitungen nur in eine Richtung fließen dürfen. Die konkrete Eignung ist je nach Werkstoff, Dichtung und Serie zu prüfen.
Industrielle Versorgungsleitungen
Rücklaufsicherung in Verteil- und Ringleitungen für Betriebswasser, Kühlwasser oder Prozessmedien. Die kurze Baulänge der Zwischenflansch-Klappe erleichtert die Nachrüstung in bestehenden Leitungssträngen.
Wasserversorgung und Pumpstationen
Schutz von Pumpen vor Rücklauf und Druckstößen nach dem Abschalten; ergänzend sichern Saugkörbe der Serien 110100 und ST304 die Saugseite.
Abwasser- und Prozesstechnik
Rücklaufsicherung in Förder- und Umwälzleitungen. Für belastete Medien sind Bauformen mit weiter Durchgangsöffnung zu bevorzugen.
Heizungs-, Kälte- und HLK-Anlagen
Verhinderung von Schwerkraftzirkulation und Rücklauf in geschlossenen Kreisläufen – auch in vertikalen Leitungsabschnitten.
Verdichter- und Druckluftleitungen
Rücklaufschutz in der Druckleitung nach Verdichtern. Die Eignung für gasförmige Medien ist je nach Serie und Dichtwerkstoff zu bestätigen.
Chemie- und Industrieprozesse
Bei aggressiven Medien mit entsprechend beständigen Werkstoffen und Dichtungen – die Werkstoffeignung klären wir gerne auf Anfrage.
Verfügbarkeit
Serien, Varianten und Lieferbarkeit
Nennweiten- und Werkstoffbereich, Druckstufe sowie Lieferbarkeit unterscheiden sich je nach Serie und Variante. Die verbindlichen Angaben finden Sie auf der jeweiligen Produkt- bzw. Variantenseite.
Standardausführungen
Viele Standardausführungen der CS-, CM- und CH-Serien sind kurzfristig verfügbar – die aktuelle Lieferzeit weist die jeweilige Variantenseite aus.
Sonderausführungen
Große Nennweiten, spezielle Werkstoffe oder abweichende Dichtungen klären wir auf Anfrage gemeinsam mit Ihnen.
Druckstufen und Anschlüsse
PN- und ANSI-Ausführungen wie PN63/PN64, PN100, ANSI 150 oder ANSI 600 stehen je nach Serie und Variante zur Verfügung.
Auslegungsunterstützung
Auf Wunsch prüfen wir Bauform, Werkstoffeignung und Druckstufe anhand der Datenblätter der infrage kommenden Serie.
Vorgehen
In drei Schritten zur passenden Rückschlagklappe
Von den Leitungsdaten zur konkreten Serie – strukturiert und nachvollziehbar.
Leitungsdaten erfassen
Nennweite, Druckstufe, Medium, Temperatur und Einbaulage festhalten – diese Angaben grenzen die möglichen Bauformen bereits deutlich ein.
Bauform und Serie wählen
Zwischenflansch-, Doppel- oder Flanschklappe, Axial- oder Schrägsitzventil: Bauform anhand Baulänge, Schließverhalten und Nennweite auswählen und die passende Serie öffnen.
Variante prüfen und anfragen
Werkstoff, Dichtung und Anschluss auf der Variantenseite abgleichen; bei Sonderanforderungen fragen Sie die Auslegung direkt bei uns an.
FAQ
Häufige Fragen zur Rückschlagklappe
Antworten zu Funktion, Bauformen und Abgrenzung gegenüber anderen Armaturen.
Was ist eine Rückschlagklappe?
Eine Rückschlagklappe ist eine Rohrleitungsarmatur, die den Rückfluss des Mediums selbsttätig verhindert. Sie öffnet durch den Vordruck in Durchflussrichtung und schließt, sobald die Strömung nachlässt oder umkehrt. Damit schützt sie Pumpen, Verdichter und nachgeschaltete Anlagenteile vor Rücklauf und Druckstößen – ohne externe Ansteuerung.
Was ist der Unterschied zwischen Rückschlagklappe und Rückschlagventil?
Beide verhindern den Rückfluss, unterscheiden sich aber im Schließelement: Die Rückschlagklappe schließt mit einer schwenkenden Klappenscheibe (oder zwei Klappenhälften), das Rückschlagventil mit einem axial oder auf einem schrägen Sitz geführten Schließkörper. Klappen bauen deshalb sehr kurz und werden vor allem in größeren Nennweiten eingesetzt, Ventile punkten mit ruhigem Schließverhalten und geringem Strömungswiderstand in kleineren bis mittleren Leitungen.
Was ist der Unterschied zwischen Absperrklappe und Rückschlagklappe?
Eine Absperrklappe wird bewusst betätigt – von Hand oder über einen Antrieb – und sperrt die Leitung in beide Richtungen. Eine Rückschlagklappe arbeitet dagegen selbsttätig und ausschließlich richtungsabhängig; sie ist keine Absperrarmatur und ersetzt keine Absperrfunktion.
Wie funktioniert eine Rückschlagklappe?
Der Vordruck in Strömungsrichtung öffnet die Klappe selbsttätig, bei nachlassender oder umgekehrter Strömung schließt sie und dichtet gegen den Rückfluss ab. Viele Bauformen arbeiten federunterstützt, was das Schließen beschleunigt und die Klappe unabhängiger von der Einbaulage macht. Da keine externe Ansteuerung nötig ist, bleibt die Funktion auch bei Stromausfall erhalten.
Welche Bauformen von Rückschlagklappen gibt es?
Gängig sind die Zwischenflansch-Klappe (Wafer-Type), die Doppel-Rückschlagklappe (Split-Disc) und die Flanschbauform; ergänzend kommen Axial- und Schrägsitzrückschlagventile zum Einsatz. Bei STASTO entsprechen dem die Serien CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 und CM-6666 (Zwischenflansch), CH019 und CH020 (Doppelklappe), CH010 und CH011 (Flansch) sowie die Axialserien 227, 228, 304/CH014-V, 316, VX23, 100000, 100001 und die Schrägsitzserien 1072, 4000 und CH117.
Welche Nennweite und Druckstufe brauche ich?
Nennweite und Druckstufe richten sich nach der Rohrleitung, in die die Klappe eingebaut wird, zum Beispiel DN50, DN100 oder DN150 in einer PN- oder ANSI-Ausführung. STASTO führt PN- und ANSI-Varianten wie PN63/PN64, PN100, ANSI 150 und ANSI 600; welche Nennweiten und Druckstufen konkret verfügbar sind, hängt von Serie und Variante ab und ist auf der Produktseite ausgewiesen.
Welche Rückschlagklappe passt zu Edelstahl-Rohrleitungen?
Für Edelstahlleitungen wählen Sie eine Ausführung, deren Gehäuse- und Dichtwerkstoff zum Medium und zur Leitungsqualität passt. Die verfügbaren Werkstoffvarianten unterscheiden sich je nach Serie – bei aggressiven oder heißen Medien stimmen wir die Werkstoffeignung gerne mit Ihnen ab.
Kann eine Rückschlagklappe vertikal eingebaut werden?
Ja, sofern die gewählte Bauform für die vorgesehene Einbaulage freigegeben ist. Federbelastete Bauformen wie die Doppel-Rückschlagklappe oder Axialrückschlagventile sind lageunabhängiger als rein schwerkraftschließende Klappen; die zulässige Einbaulage entnehmen Sie den Angaben der jeweiligen Serie.
Passend dazu
Verwandte Armaturen und Zubehör
Ergänzende Kategorien rund um Rücklaufschutz und Rohrleitungssicherung.
Nächster Schritt
Rückschlagklappe auswählen oder Auslegung klären
Öffnen Sie die Bauform-Kategorien im Shop oder senden Sie uns Nennweite, Druckstufe und Medium – wir ordnen die passende Serie zu.
