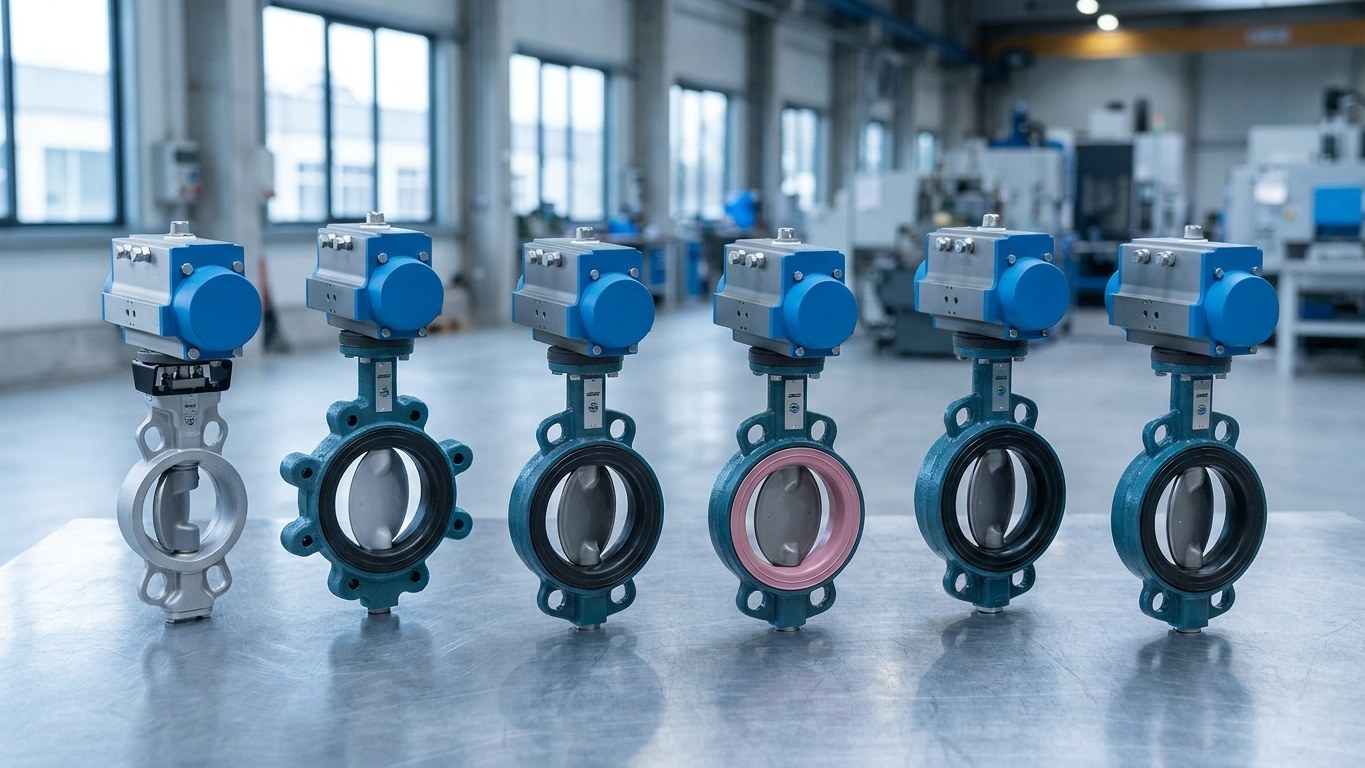

Pneumatische Absperrklappe Serie SSIS (BUW9 / BUL) – Druckluftdrehantrieb DN50–DN500
Die pneumatische Absperrklappe der Serie SSIS schaltet Ihre Rohrleitung schnell, dicht und reproduzierbar – betätigt über einen kompakten Druckluftdrehantrieb. Verfügbar von DN50 bis DN500 in doppeltwirkender (D) und einfachwirkender (S) Ausführung, mit Scheibe aus Edelstahl 1.4408 und Flanschnenndruck PN10/16. Ob Neuanlage, Umbau oder Nachbestellung einer konkreten Baugröße wie SSIS 500, SSIS 400 oder SSIS 350 – hier finden Sie die passende Konfiguration mit belastbaren technischen Daten.
SSIS-Druckluftdrehantrieb DN50–DN500
Vorteile auf einen Blick
Warum die Serie SSIS
Eine durchgängige Absperrklappen-Serie mit Druckluftdrehantrieb für die Prozess- und Versorgungstechnik – technisch exakt belegt, planungssicher und tauschkompatibel.
DN50 bis DN500 durchgängig
Eine Serie für den gängigen Nennweitenbereich der Prozess- und Versorgungstechnik – inklusive der häufig nachgefragten Baugrößen DN300, DN350, DN400 und DN500.
Druckluftdrehantrieb, doppelt- oder einfachwirkend
Doppeltwirkende Antriebe (Serie …-D) für Stelldruck 5,5…8 bar, einfachwirkende Federrückstellung (Serie …-S) für definierte Sicherheitsstellung „auf“ oder „zu“ bei Druckluftausfall.
Edelstahlscheibe 1.4408, Sitz dicht
Scheibe aus 1.4408, Welle aus rostfreiem Stahl, Manschetten-/Sitzwerkstoffe je nach Medium (z. B. EPDM, FKM, R-PTFE). Mediumstemperatur bis +230 °C je nach Sitzvariante.
Normgerechte Baulänge, einfacher Einbau
Zwischenflansch- oder Abflanschausführung, Baulänge nach EN 558-1 R20, Flanschanschluss PN10/16 – planungssicher und tauschkompatibel.
Auslegungshilfe
Die richtige SSIS-Konfiguration wählen
Antriebsart, Werkstoff und Baulänge entscheiden über die Eignung. Diese Hinweise helfen bei der Auslegung und der exakten Nachbestellung.
Antriebsart & Werkstoff
- Doppeltwirkend (-D)
- Für reine Auf/Zu-Schaltung ohne definierte Ausfallstellung, Steuerdruck 5,5…8 bar.
- Einfachwirkend (-S)
- Federrückstellung – die Klappe öffnet oder schließt bei Druckluftausfall sicher.
- Scheibe
- Standard 1.4408, Welle aus rostfreiem Stahl (z. B. 1.4542/1.4021/1.4016).
- Manschette/Sitz
- EPDM (Wasser, neutral), FKM (Öle, höhere Temperatur), R-PTFE (chemisch/heiß).
Baulänge, Flansch & Nachbestellung
- Baulänge
- Nach EN 558-1 R20 – Einbaulänge der Bestandsklappe für tauschkompatible Nachrüstung abgleichen.
- Flansch
- Flanschnenndruck PN10/16, Zwischenflansch- oder Abflanschausführung.
- Artikelnummer
- Kodiert Serie, Nennweite, Werkstoff- und Antriebsvariante (z. B. BUL2A-100-SSRS-S12 = DN100, einfachwirkend).
- Steuerdruck
- Durchgängig 5,5…8 bar für alle Antriebsvarianten.
Antriebsvarianten im Vergleich
Doppeltwirkend (D) vs. einfachwirkend (S)
Die SSIS-Familie bietet beide Betätigungskonzepte. Die Wahl hängt vom geforderten Verhalten bei Druckluftausfall ab.
| Doppeltwirkend (-D) | Einfachwirkend (-S) | |
|---|---|---|
| Betätigung | Druckluft beidseitig | Druckluft + Federrückstellung |
| Verhalten bei Druckluftausfall | Letzte Stellung bleibt | Definierte Sicherheitsstellung auf/zu |
| Steuerdruck | 5,5…8 bar | 5,5…8 bar |
| Typischer Einsatz | Reine Auf/Zu-Schaltung | Not-Aus-/Sicherheitsfunktion |
| ATEX-Variante | Mit Zusatz „-A“ verfügbar | Mit Zusatz „-A“ verfügbar |
Serien & Varianten
SSIS- und BUL-Serien im Überblick
Die passende Absperrklappe für Ihre Anforderung – von doppeltwirkend über ATEX bis zur doppelexzentrischen BUL-Linie.
Einsatzbereiche
Anwendungen der SSIS-Absperrklappe
Werkstoff- und Sitzvarianten der SSIS- und BUL-Familie decken ein breites Medienspektrum ab.

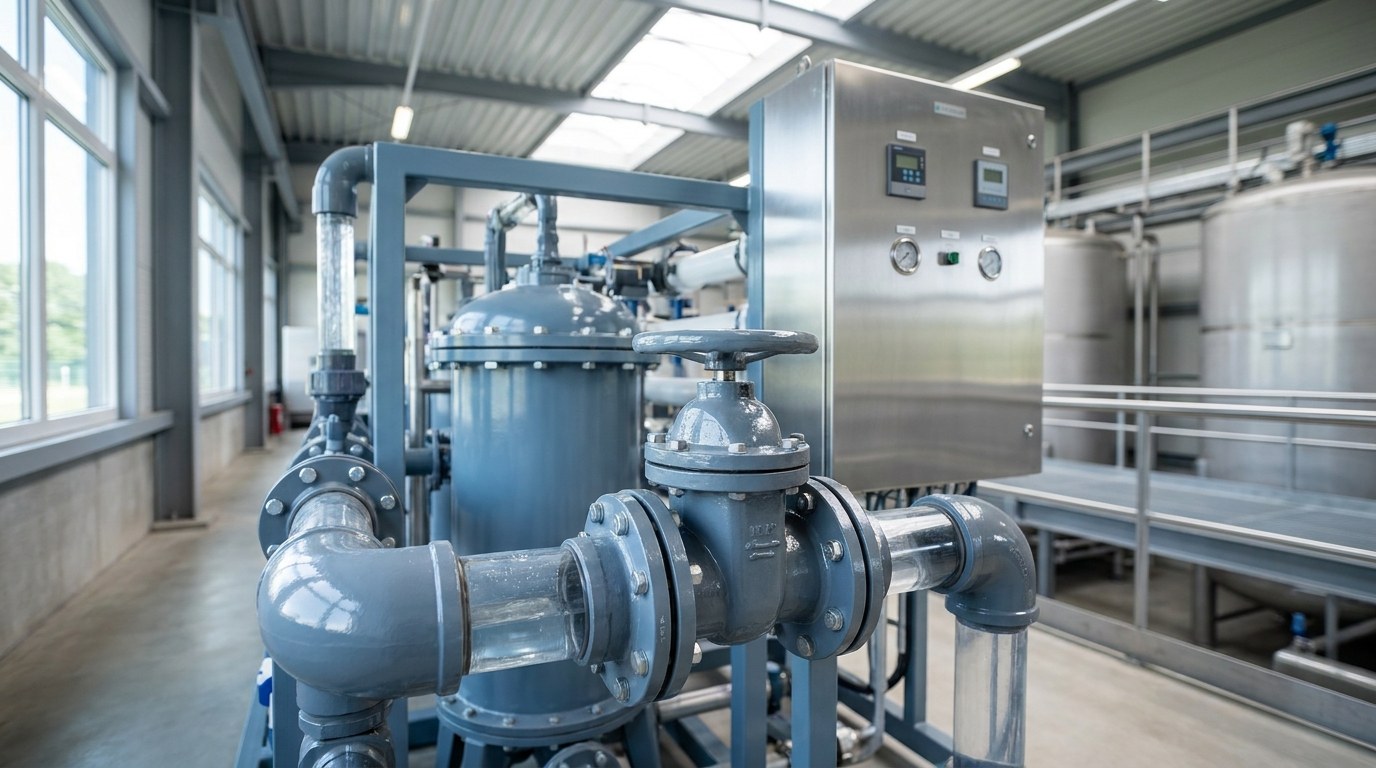

Wasser & Abwasser
Gehäuse epoxybeschichtet, Manschette EPDM, Medium Wasser – Varianten mit DVGW-Zulassung verfügbar (belegt bei der BUA-Serie).

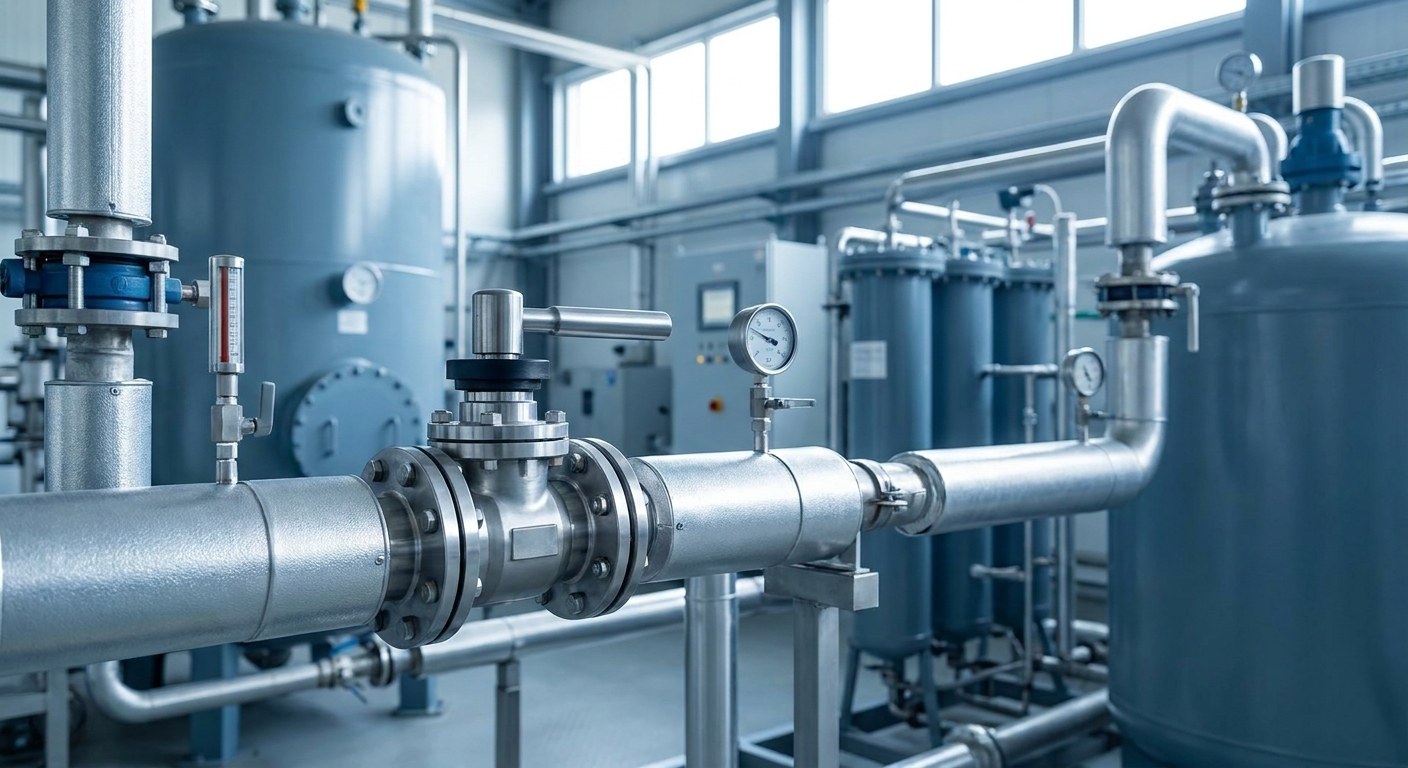

Chemie & Prozesstechnik
Manschetten-/Sitzwerkstoff FKM oder R-PTFE für aggressive bzw. heiße Medien bis +230 °C.

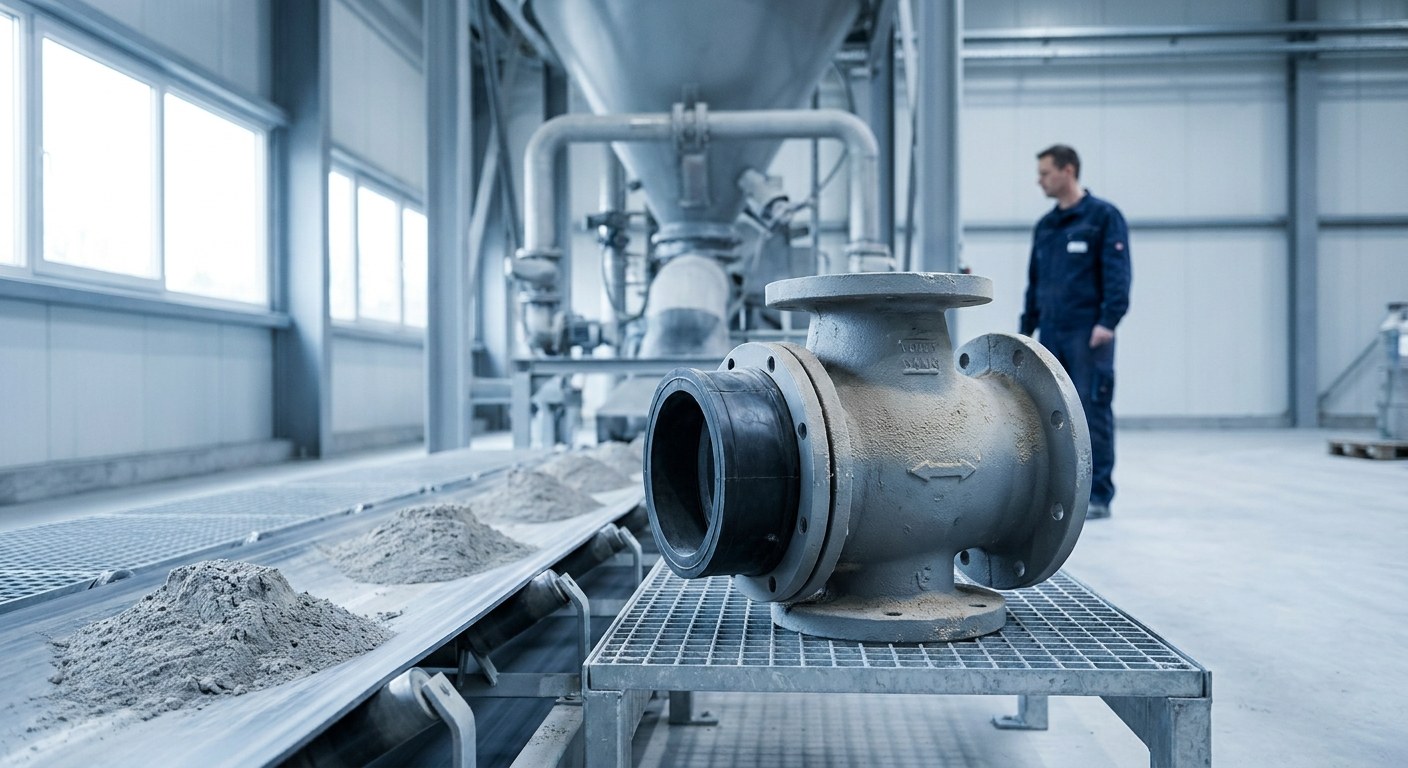

Abrasive Medien (Sand, Zement)
Spezialausführungen mit Gehäuse EN-GJS-400-15 und NBR carboxylhaltig (Serie BULI/BULB).

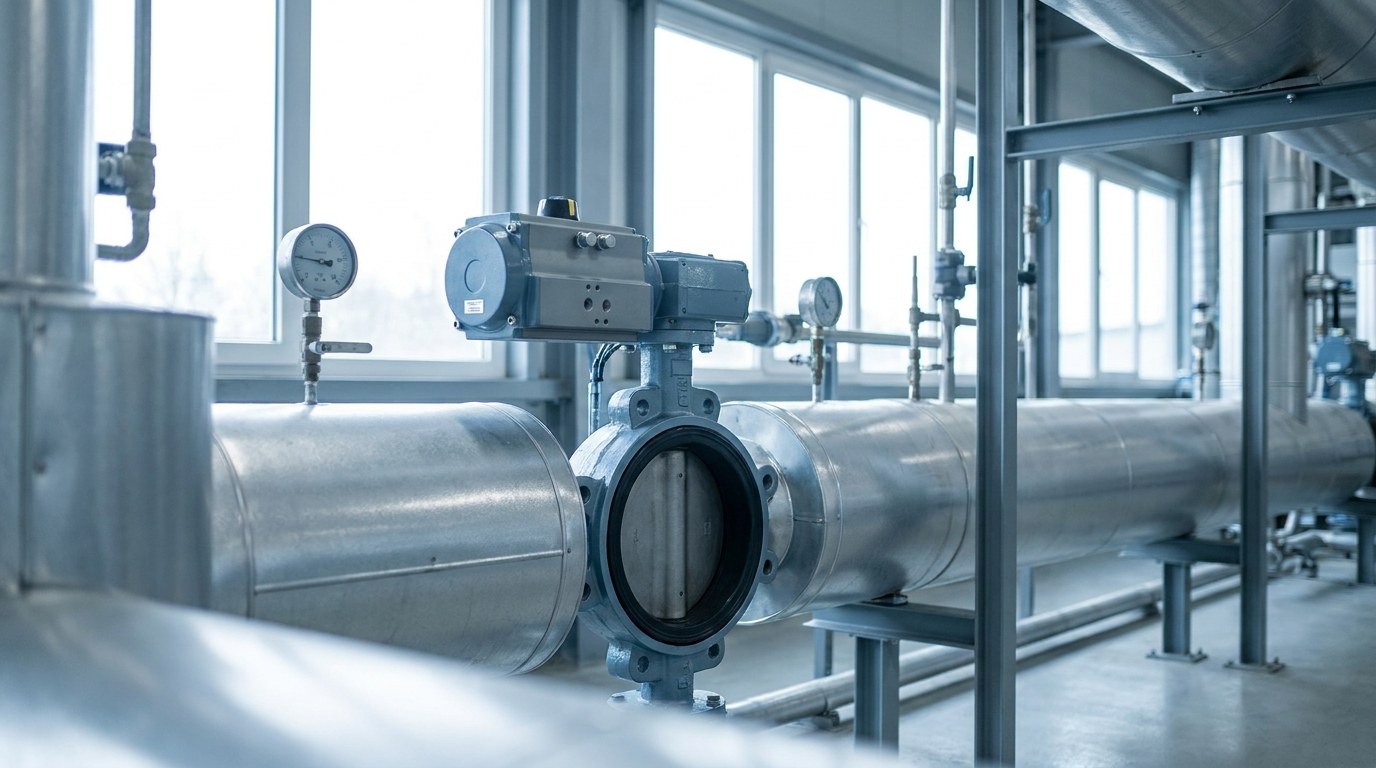

HVAC & Lüftung / Versorgung
Schnelle, dichte Absperrung großer Nennweiten bis DN500 über kompakten Druckluftdrehantrieb.

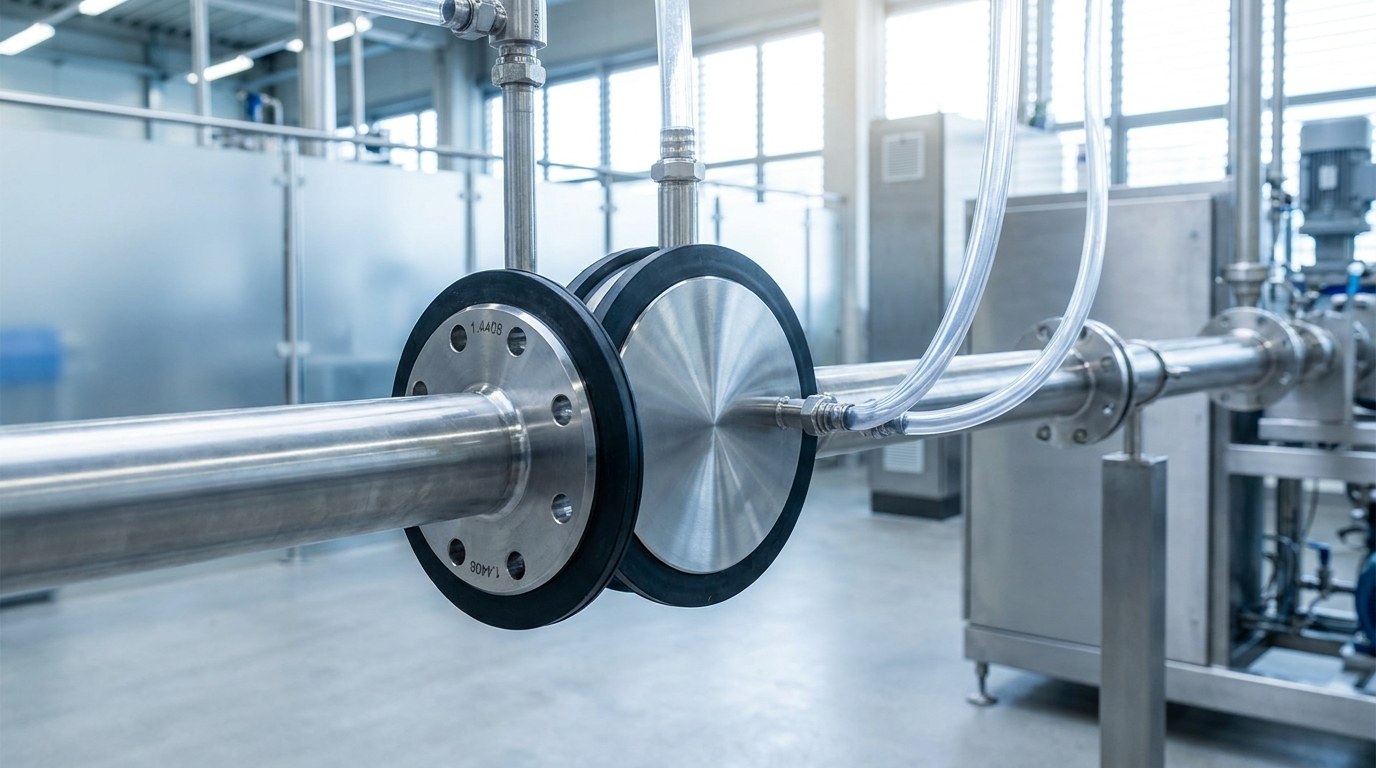

Hygienenahe Versorgungskreise
Edelstahlscheibe 1.4408 mit EPDM-Manschette für neutrale Medien in Versorgungs- und Reinwasserkreisen.

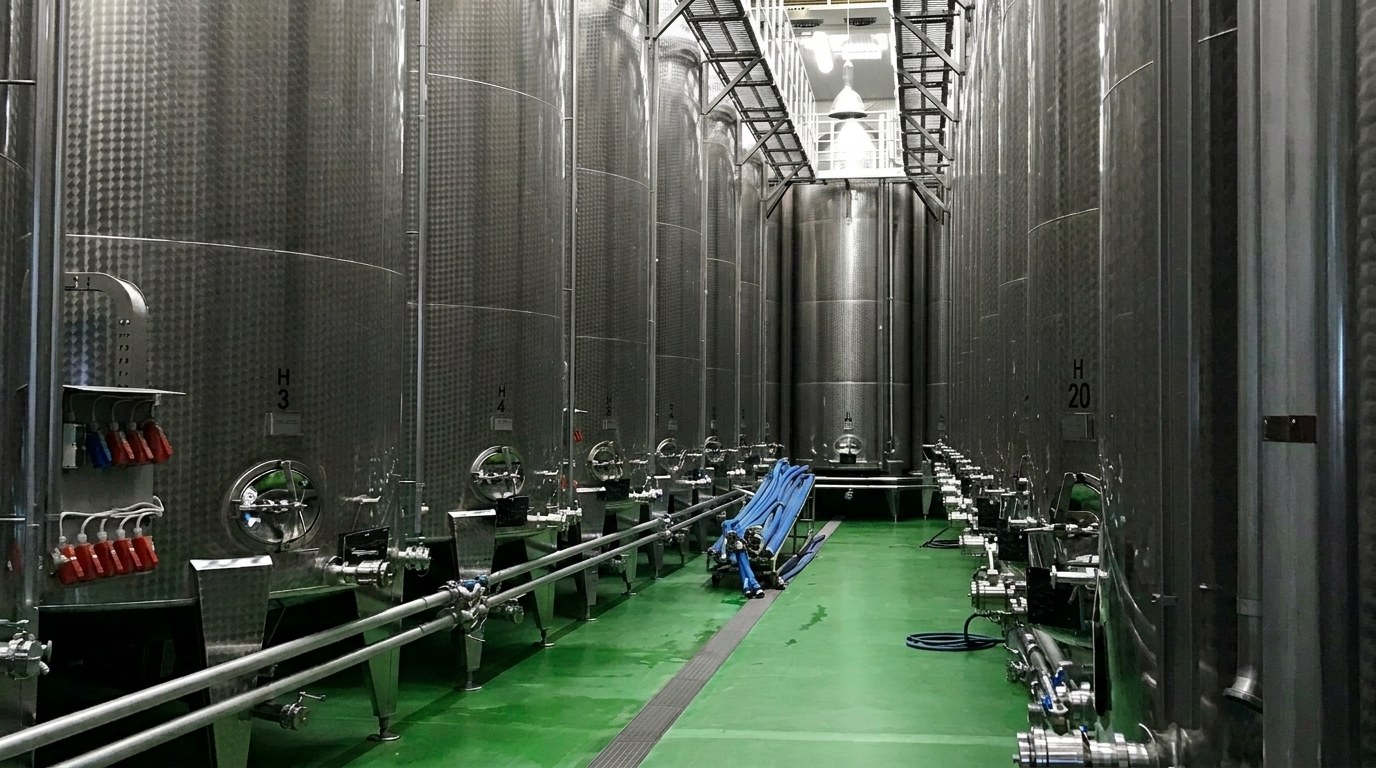

Anlagen- & Behälterbau
Tauschkompatible Baulänge nach EN 558-1 R20 und PN10/16-Flansch für Umbau und Nachrüstung.
Verfügbarkeit & Versand
Beschaffung über STASTO Automation
Konfigurierte Standardvarianten und EU-weiter Versand – Lagerbestände werden live aus dem Shop angezeigt.
Gängige Baugrößen kurzfristig
Standardvarianten von DN50 bis DN300 sind je nach Konfiguration kurzfristig lieferbar – aktueller Bestand wird live im Shop angezeigt.
EU-weiter Versand
Lieferung über STASTO Automation innerhalb der EU.
Belegte Werkstoffe
Gehäusewerkstoffe wie EN-GJS-400-15 und 1.0625, Baulänge nach EN 558-1 – Herkunft je nach Serie auf Anfrage.
Projektbezogene Konfiguration
Nennweite, Antriebsart und Werkstoff lassen sich gezielt auf Ihr Projekt abstimmen.
Häufige Fragen
FAQ zur SSIS-Absperrklappe
Antworten zu Nennweiten, Antriebsart, Normen und Varianten der Serie SSIS.
Welche Nennweiten deckt die Serie SSIS ab?
Die Serie SSIS deckt durchgängig DN50 bis DN500 ab. Enthalten sind unter anderem die häufig gefragten Baugrößen DN80, DN125, DN150, DN300, DN350, DN400 und DN500.
Doppeltwirkend oder mit Federrückstellung – was liefert STASTO?
STASTO liefert beides: doppeltwirkende Antriebe (-D) und einfachwirkende mit Federrückstellung (-S). Beide arbeiten mit einem Steuerdruck von 5,5…8 bar.
Welcher Flanschnenndruck und welche Baulänge?
Der Flanschanschluss ist für PN10/16 ausgelegt, die Baulänge entspricht EN 558-1 R20. Verfügbar als Zwischenflansch- oder Abflanschausführung.
Gibt es eine ATEX-Ausführung?
Ja, die SSIS-Absperrklappe ist als ATEX-Variante mit Zusatz „-A“ erhältlich (z. B. BUW9-SSIS-D-A) für den Einsatz in explosionsgefährdeten Bereichen.
Sind Werkstoffzeugnisse erhältlich?
Werkstoffzeugnisse, z. B. 3.1 nach EN 10204, sind projektbezogen erhältlich. Bitte geben Sie den Bedarf bei Ihrer Anfrage an.
Gibt es passende manuelle Varianten?
Ja, ergänzend gibt es Ausführungen mit Handhebel, Handgetriebe oder freiem Wellenende für die eigene Antriebsmontage.
Welche Mediumstemperatur ist möglich?
Je nach Sitzvariante sind Mediumstemperaturen bis +230 °C möglich. Maßgeblich sind die Manschetten- und Sitzwerkstoffe wie EPDM, FKM oder R-PTFE.
