21IH5K1V200-GDV

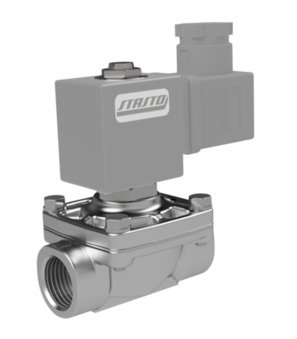

2/2-Wege-Magnetventil Serie 21IH; zwangsgesteuert; NC; Körper Edelstahl 1.4401; Führungsrohr Edelstahl einteilig; Dichtung FKM; Steckerbreite 32mm; G 3/4"; DN 20mm; Druck AC 0-14bar; Druck DC 0-14bar; Medium -10/+140°C; Baulänge 75mm; Standardspule GDV
GDV14024C3
Magnetspule ATEX-II 3G Ex nA IIC T3 Gc/ II 3D Ex tc IIIC T200°C Dc IP65; Spannung 24VDC; 32mm
C003-31-9-01
Gerätesteckdose; Steckerbreite 32mm; 0...250VAC/300VDC; ATEX II 2G IIC T6 Gb; II 2D Ex tb IIIC T85°C Db IP65/IP67
Ursprungsland: Italien
Gewicht: 0.98 kg
Kurzartikelnummer: 21IH5K1V200GDVGDV14024C3C00331901
NWT40-100
Profilmagnetzylinder Serie NWT; gemäß ISO 15552, VDMA; doppeltwirkend; Druckbereich 0,5...10bar; einstellbare Endlagendämpfung; Durchmesser 40mm; Hub 100mm; Kolbenstangengewinde M12x1,25; Anschluss 1/4"; Druckkraft bei 6 bar 754N
Technische Daten
| Innengewinde | G 3/4" |
|---|---|
| DN | 20 mm |
| Baulänge | 75 mm |
| Druck AC | 0...14 bar |
| Innengewinde | G 3/4" |
| DN | 20 mm |
| Baulänge | 75 mm |
| Druck AC | 0...14 bar |
| Druck DC | 0...14 bar |
| Mediumstemperatur | -10...+140 °C |
| Spannung | 24VDC |
| Ausführung | ATEX |
| Zulassung | ATEX II 3 G/D |
| Marke | STASTO |
21IH5K1V200-GDV-GDV14024C3-C003-31-9-01
