Körper, Innenteile Messing; Dichtung FKM; manuelle Einstellung des Abblasedruckes (Kontermutter); Mediumstemperatur -20…+180°C; ohne Bauteilprüfnummer
Entlastungsventil Serie RV01 -
mit Drehanlüftung; Körper Messing; Druckfeder Edelstahl; Dichtung 0,2...25bar FKM, 25,1...50bar PTFE; Anwendung: Druckluft, ungiftige, nicht brennbare Gase, die frei austreten dürfen; Mediumstemperatur -20…+200°C; mögliche Einstelldrücke 0,2...50bar in 0,1bar-Schritten
Sicherheitsventil Serie SV01 -
mit Drehanlüftung; Körper Messing; Druckfeder Edelstahl; Dichtung FKM; Anwendung: Druckluft, ungiftige, nicht brennbare Gase, die frei austreten dürfen; Mediumstemperatur -20…+200°C; mögliche Einstelldrücke in 0,1bar-Schritten

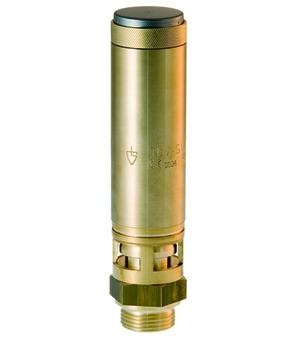

Sicherheitsventil Serie SV02 -
mit Drehanlüftung; Körper Rotguss; Dichtung NBR; Anwendung: Druckluft, ungiftige Gase, Dämpfe; Mediumstemperatur -30…+130°C; mögliche Einstelldrücke 1...16bar in 0,1bar-Schritten

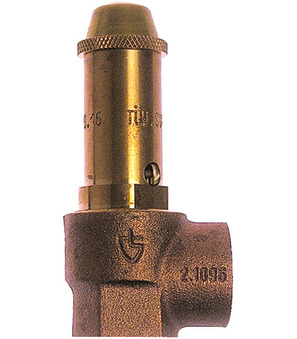

Sicherheitsventil Serie SV03 -
mit Drehanlüftung; Körper Rotguss; Dichtung NBR; Anwendung: Wasser, neutrale Flüssigkeiten; Mediumstemperatur -30…+130°C; mögliche Einstelldrücke 1...16bar in 0,1bar-Schritten
Sicherheitsventil Serie SV04 -
mit Drehanlüftung; Körper Rotguss; Dichtung NBR; Anwendung: Druckluft, ungiftige Gase, Dämpfe; Mediumstemperatur -30…+130°C; mögliche Einstelldrücke 0,5...25bar in 0,1bar-Schritten

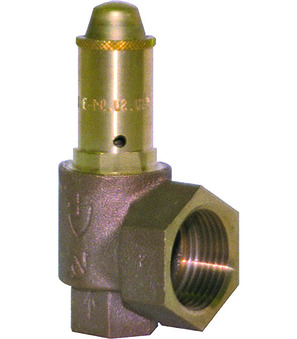

Vollhubsicherheitsventil Serie SF01 -
mit Drehanlüftung; Körper Rotguss; Dichtung PTFE; Anwendung: Druckluft, Gase, Dämpfe; Mediumstemperatur -60...225°C; mögliche Einstelldrücke 0,5...25bar in 0,1bar-Schritten
Vollhubsicherheitsventil Serie SF01-T -
mit Drehanlüftung; mit Bronzefaltenbalg; Körper Rotguss; Dichtung EPDM; Anwendung: giftige, brennbare Gase; Mediumstemperatur -40…+170°C; mögliche Einstelldrücke 0,5...25bar in 0,1bar-Schritten
Vollhubsicherheitsventil Serie SF04 -
mit Drehanlüftung; Körper Rotguss; Dichtung NBR; Anwendung: neutrale Flüssigkeiten; Mediumstemperatur -30…+130°C; mögliche Einstelldrücke 0,5...25bar in 0,1bar-Schritten
Vollhubsicherheitsventil Serie SF05 -
mit Drehanlüftung; mit Bronzefaltenbalg; Körper Rotguss; Dichtung EPDM; Anwendung: giftige, brennbare Flüssigkeiten; Mediumstemperatur -40…+170°C; mögliche Einstelldrücke 0,5...25bar in 0,1bar-Schritten
Vollhubsicherheitsventil Serie SF06 -
öl- und gasdichter Oberteil; Körper Rotguss; ohne Bauteilprüfnummer
Entlastungsventil Serie RV05 -
öl- und gasdichter Oberteil; Körper Rotguss; ohne Bauteilprüfnummer; fest eingestellt und plombiert
Entlastungsventil Serie RV05 -
öl- und gasdichter Oberteil; Körper Rotguss; ohne Bauteilprüfnummer
Entlastungsventil Serie RV02-T -
öl- und gasdichter Oberteil; Körper Rotguss; ohne Bauteilprüfnummer; fest eingestellt und plombiert
Entlastungsventil Serie RV02-T -
öl- und gasdichter Oberteil; Körper 1.4408; ohne Bauteilprüfnummer
Entlastungsventil Serie RV17 -
Körper 1.4571; Haube GGG40; metallisch dichtend; gasdichte Kappe; Mediumstemperatur -10…+280°C; ohne Bauteilprüfnummer; mögliche Einstelldrücke in 0,1bar-Schritten
Entlastungsventil Serie RV06 -
Körper 1.4571; Haube GGG40; metallisch dichtend; gasdichte Kappe; Mediumstemperatur -10…+280°C; mögliche Einstelldrücke in 0,1bar-Schritten
Sicherheitsventil Serie SV05 -
Körper 1.4571; Haube 1.4581; metallisch dichtend; gasdichte Kappe; Mediumstemperatur -60…+280°C; ohne Bauteilprüfnummer; mögliche Einstelldrücke in 0,1bar-Schritten
Entlastungsventil Serie RV07 -
Körper 1.4571; Haube 1.4581; metallisch dichtend; gasdichte Kappe; Mediumstemperatur -60…+280°C; mögliche Einstelldrücke in 0,1bar-Schritten

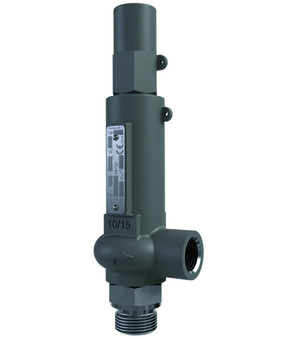

Sicherheitsventil Serie SV06
Sicherheits- und Entlastungsventile
Entlastungsventil Serie RV01
Körper, Innenteile Messing; Dichtung FKM; manuelle Einstellung des Abblasedruckes (Kontermutter); Mediumstemperatur -20…+180°C; ohne Bauteilprüfnummer
| Außengewinde | DN | Druckbereich | Mediumstemperatur | Typ | Sequence |
|---|---|---|---|---|---|
| G 1/4" | 3 mm | 0,5...1 bar | 0...180 °C | RV01-14-3-0,5/1 | 33620012 |
| G 1/4" | 3 mm | 1...4 bar | 0...180 °C | RV01-14-3-1/4 | 33620013 |
| G 1/4" | 3 mm | 3...7 bar | 0...180 °C | RV01-14-3-3/7 | 33620014 |
| G 1/4" | 3 mm | 6...12 bar | 0...180 °C | RV01-14-3-6/12 | 33620015 |
| G 1/4" | 3 mm | 10...18 bar | 0...180 °C | RV01-14-3-10/18 | 33620016 |
| G 1/4" | 3 mm | 16...32 bar | 0...180 °C | RV01-14-3-16/32 | 33620017 |
| G 1/4" | 3 mm | 30...60 bar | 0...180 °C | RV01-14-3-30/60 | 33620018 |
| G 1/8" | 3 mm | 0,5...1 bar | 0...180 °C | RV01-18-3-0,5/1 | 33620019 |
| G 1/8" | 3 mm | 1...4 bar | 0...180 °C | RV01-18-3-1/4 | 33620020 |
| G 1/8" | 3 mm | 3...7 bar | 0...180 °C | RV01-18-3-3/7 | 33620021 |
| G 1/8" | 3 mm | 6...12 bar | 0...180 °C | RV01-18-3-6/12 | 33620022 |
| G 1/8" | 3 mm | 10...18 bar | 0...180 °C | RV01-18-3-10/18 | 33620023 |
| G 1/8" | 3 mm | 16...32 bar | 0...180 °C | RV01-18-3-16/32 | 33620024 |
| G 1/8" | 3 mm | 30...60 bar | 0...180 °C | RV01-18-3-30/60 | 33620025 |
Sicherheitsventil Serie SV01
mit Drehanlüftung; Körper Messing; Druckfeder Edelstahl; Dichtung 0,2...25bar FKM, 25,1...50bar PTFE; Anwendung: Druckluft, ungiftige, nicht brennbare Gase, die frei austreten dürfen; Mediumstemperatur -20…+200°C; mögliche Einstelldrücke 0,2...50bar in 0,1bar-Schritten
| Außengewinde | DN | Abblaseleistung bei 6 bar Luft | Typ | Sequence |
|---|---|---|---|---|
| G 1/2" | 11 mm | 393 Nm3/h | SV01-12-11-X | 33630000 |
| G 1/4" | 7,5 mm | 176 Nm3/h | SV01-14-7.5-X | 33630001 |
| G 1" | 20 mm | 1251 Nm3/h | SV01-10-20-X | 33630002 |
| G 3/4" | 16 mm | 821 Nm3/h | SV01-34-16-X | 33630003 |
| G 3/8" | 10 mm | 321 Nm3/h | SV01-38-10-X | 33630004 |
| Außengewinde | DN | Einstelldruck | Abblaseleistung bei 6 bar Luft | Typ |
|---|---|---|---|---|
| G 1/2" | 14 mm | 0,2...40 bar | 613 Nm3/h | SV02-12-14-X |
