Zylinder

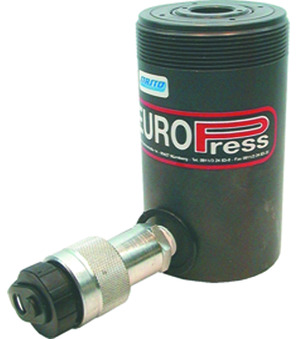

Zylinder einfachwirkend Serie CMI
mit Federrückzug; Industrieausführung; Betriebsdruck max. 700bar; Einbaulage beliebig; Außengewinde am Zylinderrohr, Befestigungsbohrungen am Zylinderboden; Anschluss 3/8" NPT Innengewinde; Zylinder ab CMI-50N100 werden mit Handgriff geliefert
Grundversion
| Hub | Gewinde am Zylinderrohr | Gewinde bodenseitig | Druckkraft | Ölvolumen | Type | Sequence |
|---|---|---|---|---|---|---|
| 50 mm | M60x1,5 | M8 | 111 kN | 80 ccm | CMI-10N50 | 39970004 |
| 100 mm | M60x1,5 | M8 | 111 kN | 159 ccm | CMI-10N100 | 39970024 |
| 200 mm | M60x1,5 | M8 | 111 kN | 318 ccm | CMI-10N200 | 39970025 |
| Hub | Bauhöhe | Druckkraft | Ölvolumen | Type |
|---|---|---|---|---|
| 50 mm | 150 mm | 230 kN | 164 ccm | CMF-20N50 |
