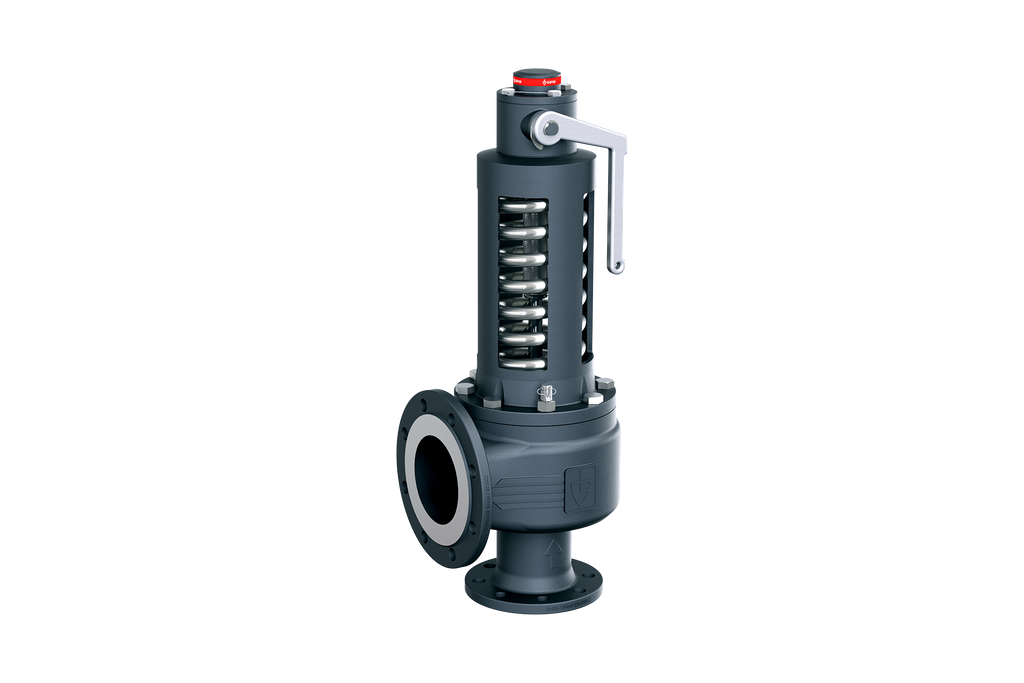

Sicherheitsventil; gasdichte Kappe; mit Lüftehebel; Körper Sphäroguss; Anwendung: Flüssigkeiten, Druckluft, Gase, Dämpfe; Eintritt DN100/PN40; Austritt DN150/PN16; Dichtung metallisch; Mediumstemperatur -10...+350°C; Einstelldruck 7,5bar; SIL Bewertung; mit Induktive Endschalter
Ursprungsland: Deutschland
Gewicht: 93.5 kg
Kurzartikelnummer: SV521004W1007.501
Sicherheitsventil; gasdichte Kappe; mit Lüftehebel; Körper Sphäroguss; Anwendung: Flüssigkeiten, Druckluft, Gase, Dämpfe; Eintritt DN100/PN40; Austritt DN150/PN16; Dichtung metallisch; Mediumstemperatur -10...+350°C; Einstelldruck 7,5bar; SIL Bewertung; mit Induktive Endschalter
Technische Daten
| Eintritt | DN100/PN40 |
|---|---|
| Dichtung | metallisch |
| Einstelldruck | 7,5 bar |
| Mediumstemperatur | -60...+350 °C |
| Eintritt | DN100/PN40 |
| Dichtung | metallisch |
| Einstelldruck | 7,5 bar |
| Mediumstemperatur | -60...+350 °C |
SV52-1004W-100-7,5-01
Unterlagen
German / Deutsch
Datenblätter
1-
PDF
Datenblatt · Sicherheitsventil Serie SV52 · DE
Datenblatt 18,3 MB Stand 29.07.2026
CAD / 3D
1-
STP
CADSTEP · SV521004W1007.501
CAD-STEP 27,4 MB Stand 04.10.2026
English
Datenblätter
1-
PDF
Data sheet · Safety valve Series SV52 · EN
Datenblatt 18,4 MB Stand 29.07.2026
CAD / 3D
1-
STP
CADSTEP · SV521004W1007.501
CAD-STEP 27,4 MB Stand 04.10.2026
