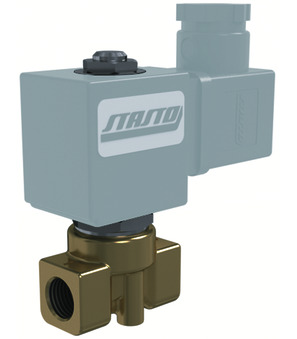

2/2-Wege-Magnetventil 21A2KV30-GDV14024CY

2/2-Wege-Magnetventil 21A2KV30-GDV14024CY

21A2KV30
2/2-Wege-Magnetventil Serie 21A; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm; G 1/4"; DN 3mm; Druck AC 0-10bar; Druck DC 0-6bar; Baulänge 40mm
GDV14024CY
Magnetspule Typ GDV/GDH; für höhere Drücke/Temperaturen; Steckerbreite 32mm; Spannung 24VDC; Zulassung CSA/UL/VDE

Intrastat Nr.: 84818099
Ursprungsland: Italien
Gewicht: 0.71 kg
Kurzartikelnummer:21A2KV30GDV14024CY

21A2KV30
2/2-Wege-Magnetventil Serie 21A; direktgesteuert; NC; Körper Messing; Führungsrohr Edelstahl einteilig; Dichtung FKM; Mediumstemperatur -10...+120°C; Standardspule BDA; Steckerbreite 32mm; G 1/4"; DN 3mm; Druck AC 0-10bar; Druck DC 0-6bar; Baulänge 40mm
GDV14024CY
Magnetspule Typ GDV/GDH; für höhere Drücke/Temperaturen; Steckerbreite 32mm; Spannung 24VDC; Zulassung CSA/UL/VDE

Dieses Produkt hat keine gültige Kombination.

Abmessung
Innengewinde	G 1/4"
DN	3 mm
Baulänge	40 mm
Bauformen
Steckerbreite	32 mm
Elektrische Kennzahlen
Spannung	24VDC
Druck
Druck AC	0...10 bar
Druck DC	0...6 bar
Materialien
Dichtung	FKM
Eigenschaften
Spule	BDA
Mediumstemperatur	-10...+120 °C
Zulassung	UL/CSA/VDE
