2/2-putni elektromagnetski ventil Serija 21A.K Store

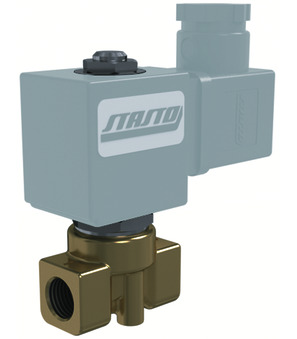

2/2-putni elektromagnetski ventil 21A2KV30-GDV14024CY

2/2-putni elektromagnetski ventil 21A2KV30-GDV14024CY

21A2KV30
2/2-putni elektromagnetski ventil Serija 21A; izravno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Standardna zavojnica BDA; Širina utikača 32mm; G 1/4"; DN 3mm; Tlak AC 0-10bar; Tlak DC 0-6bar; Ugradbena duljina 40mm
GDV14024CY
Magnetna zavojnica Tip GDV/GDH; za više tlakove/temperature; Širina utikača 32mm; Napon 24VDC; Odobrenje CSA/UL/VDE

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.71 kg
Kratki broj stavke: 21A2KV30GDV14024CY

21A2KV30
2/2-smjerni elektromagnetski ventil Series 21A; izravno kontrolirani; NC; Tijelo brass; Vodeća cijev stainless steel jednodijelni; pečat FKM; Srednja temperatura -10...+120°C; Standardna zavojnica BDA; Širina čepa 32mm; G 1/4"; DN 3mm; Pritisak AC 0-10bar; Pritisak DC 0-6bar; Duljina 40mm
GDV14024CY
Svitak solenoida type GDV/GDH; za više tlakove/temperature; Širina čepa 32mm; Napetost 24VDC; Dozvola CSA/UL/VDE

This product has no valid combination.

dimenzija
Unutarnji navoj	G 1/4"
DN	3 mm
Ugradbena duljina	40 mm
Dizajni
Širina utikača	32 mm
Električne ključne figure
Napon	24VDC
Pritisak
Tlak AC	0...10 bar
Tlak DC	0...6 bar
Materijali
Brtva	FKM
Karakteristike
Zavojnica	BDA
Temperatura medija	-10...+120 °C
Odobrenje	UL/CSA/VDE

Tehnički listovi, upute, 3D datoteke i certifikati...

Na vašem jeziku

Data Sheets

2

Podatkovni list_2/2-putni elektromagnetski ventil Serija 21A.K_HR.pdf

Podatkovni list_Magnetska zavojnica Tip GDV/GDH_HR.pdf

GDV14024CY

CAD / 3D

2

CADSTEP_21A2KV20.stp

21A2KV30

CADSTEP_GDV14024CY.stp

GDV14024CY

Datové listy

2

Datový list_2/2 cestný elektromagnetický ventil série 21A.K_CS.pdf

Datový list_magnetická cívka typ GDV/GDH_CS.pdf

GDV14024CY

Montážní a provozní návody

1

Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf

Prohlášení o shodě

2

Prohlášení o shodě_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf

Prohlášení o shodě_magnetická cívka typ GDV/GDH_CS.pdf

GDV14024CY

Data Sheets

2

Datablad_2/2-vejs magnetventil Serie 21A.K_DA_DK.pdf

Datablad_Magnetspole Type GDV/GDH_DA_DK.pdf

GDV14024CY

Datenblätter

2

Datenblatt_2/2-Wege-Magnetventil Serie 21A.K_DE.pdf

Datenblatt_Magnetspule Typ GDV/GDH_DE.pdf

GDV14024CY

Montage- und Betriebsanleitungen

1

Montage- und Betriebsanleitung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf

Konformitätserklärungen

2

Konformitätserklärung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf

Konformitätserklärung_Magnetspule Typ GDV/GDH_DE.pdf

GDV14024CY

Data Sheets

2

Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά 21A.K_EL_GR.pdf

Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος GDV/GDH_EL_GR.pdf

GDV14024CY

Data Sheets

2

Data sheet_2/2-way solenoid valve Series 21A.K_EN.pdf

Data sheet_Coil Type GDV/GDH_EN.pdf

GDV14024CY

Assembly and Operating Instructions

1

Assembly and operating instructions_2/2-way solenoid valves - directly operated_EN.pdf

Declarations of Conformity

2

Declaration of conformity_2/2-way solenoid valves - directly operated_EN.pdf

Declaration of conformity_Coil Type GDV/GDH_EN.pdf

GDV14024CY

Data Sheets

2

Ficha técnica_Bobina magnética Tipo GDV/GDH_ES.pdf

GDV14024CY

Ficha técnica_Válvula solenoide de 2/2 vías Serie 21A.K_ES.pdf

Data Sheets

2

Tietolehti_2/2-tie magneettiventtiili Sarja 21A.K_FI.pdf

Tietolehti_Magneettikela Tyyppi GDV/GDH_FI.pdf

GDV14024CY

Data Sheets

2

Fiche technique_Bobine électromagnétique Type GDV/GDH_FR.pdf

GDV14024CY

Fiche technique_Électrovanne 2/2 voies Série 21A.K_FR.pdf

Adatlapok

2

Adatlap_2/2-es mágnesszelep sorozat 21A.K_HU.pdf

Adatlap_mágnestekercs típus GDV/GDH_HU.pdf

GDV14024CY

Szerelési és kezelési útmutatók

1

Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf

Megfelelőségi nyilatkozatok

2

Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf

Megfelelőségi nyilatkozat_mágnestekercs típus GDV/GDH_HU.pdf

GDV14024CY

Data Sheets

2

Scheda tecnica_Bobina magnetica Tipo GDV/GDH_IT.pdf

GDV14024CY

Scheda tecnica_Elettrovalvola 2/2 vie Serie 21A.K_IT.pdf

Data Sheets

2

Datablad_2/2-veis magnetventil Serie 21A.K_NB_NO.pdf

Datablad_Magnetspole Type GDV/GDH_NB_NO.pdf

GDV14024CY

Data Sheets

2

Datasheet_2/2-weg magneetventiel Serie 21A.K_NL.pdf

Datasheet_Magneetspoel Type GDV/GDH_NL.pdf

GDV14024CY

Karty katalogowe

2

Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21A.K_PL.pdf

Arkusz danych_cewka elektromagnetyczna typ GDV/GDH_PL.pdf

GDV14024CY

Instrukcje montażu i obsługi

1

Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf

Deklaracje zgodności

2

Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf

Deklaracja zgodności_cewka elektromagnetyczna typ GDV/GDH_PL.pdf

GDV14024CY

Data Sheets

2

Fișă de date_Bobină solenoid tip GDV/GDH_RO.pdf

GDV14024CY

Fișă de date_Supapă electromagnetică cu 2/2 căi serie 21A.K_RO.pdf

Podatkovni listi

2

Podatkovni list_2/2-potni magnetni ventil serija 21A.K_SL.pdf

Podatkovni list_Magnetna tuljava Tip GDV/GDH_SL.pdf

GDV14024CY

Navodila za montažo in uporabo

1

Navodila za montažo in uporabo_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf

Izjave o skladnosti

2

Izjava o skladnosti_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf

Izjava o skladnosti_Magnetna tuljava Tip GDV/GDH_SL.pdf

GDV14024CY

Data Sheets

2

Tehnički list_2/2-kraki elektromagnetni ventil serije 21A.K_SRLATIN.pdf

Tehnički list_namotaj tip GDV/GDH_SRLATIN.pdf

GDV14024CY

Assembly and Operating Instructions

1

Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf

Declarations of Conformity

2

Deklaracija o usklađenosti_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf

Deklaracija o usklađenosti_namotaj tip GDV/GDH_SRLATIN.pdf

GDV14024CY

Data Sheets

2

Datablad_2/2-vägs magnetventil Serie 21A.K_SV.pdf

Datablad_Magnetspole Typ GDV/GDH_SV.pdf

GDV14024CY

2/2-putni elektromagnetski ventil 21A2KV30

21A2KV30 x 1.0

2/2-putni elektromagnetski ventil 21A2KV30

2/2-putni elektromagnetski ventil Serija 21A; direktno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Standardna zavojnica BDA; Širina utikača 32mm; G 1/4"; DN 3mm; Tlak AC 0-10bar; Tlak DC 0-6bar; Ugradbena duljina 40mm

Dodaj u košaricu

GDV14024CY

GDV14024CY x 1.0

GDV14024CY

Magnetna zavojnica Tip GDV/GDH; za više tlakove/temperature; Širina utikača 32mm; Napon 24VDC; Odobrenje CSA/UL/VDE

Dodaj u košaricu
