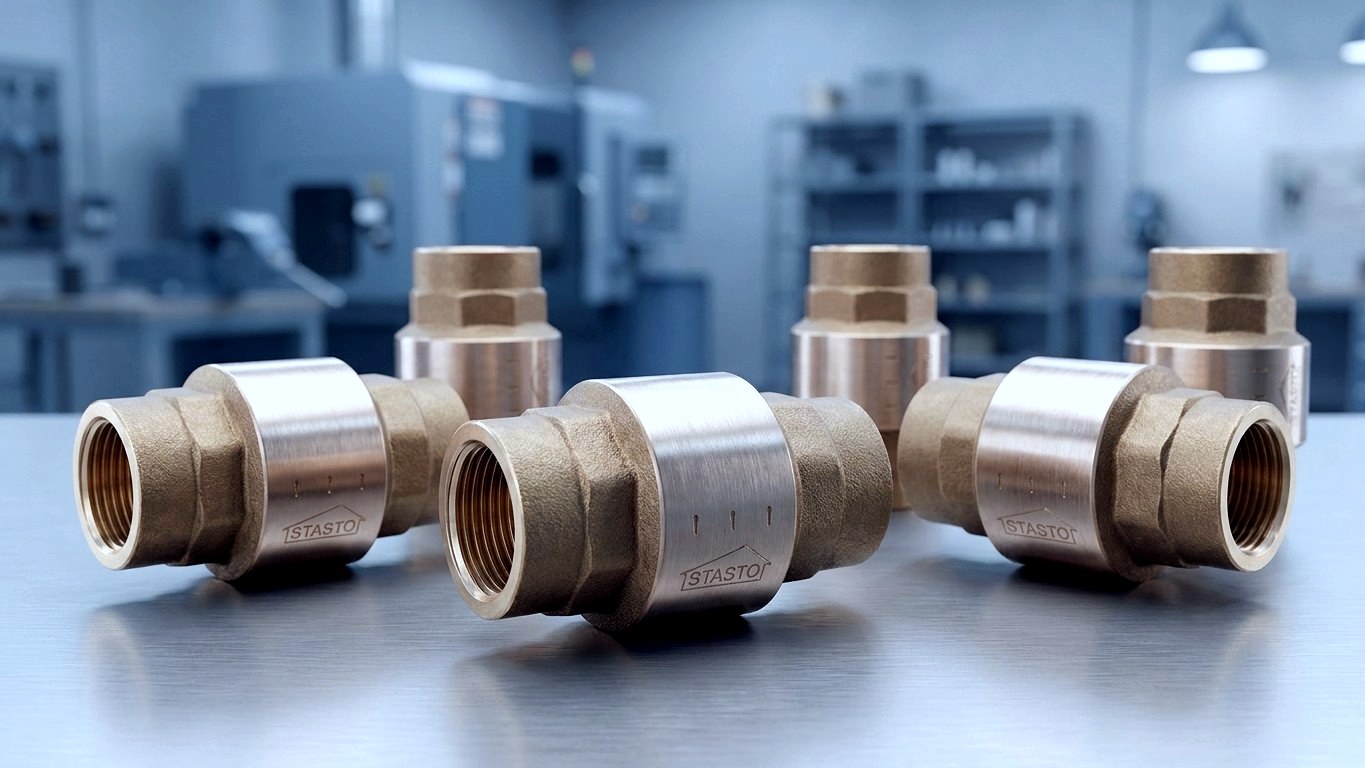

Nepovratni ventili i nepovratne zaklopke
Nepovratni ventili i nepovratne zaklopke sprječavaju neželjeni povratni tok medija te štite pumpe, kompresore i dijelove postrojenja od povratnog toka i hidrauličkih udaraca. STASTO nudi obje izvedbe u širokom asortimanu – od aksijalnih i kososjednih izvedbi do linijski ugrađenih nepovratnih zaklopki. Odaberite prema nazivnom promjeru, materijalu ili tipu izvedbe.
Aksijalni, kososjedni tip i zaklopka iz jedne kategorije
Zašto STASTO
Protupovratna tehnika prema tehničkim kriterijima
Od aksijalne izvedbe preko kosog sjedišta do protupovratne zaklopke integrirane u cjevovod – odgovarajuća konstrukcija za vašu ugradbenu situaciju i medij, objedinjena u jednoj kategoriji.
Dva konstrukcijska načela iz jedne ruke
Aksijalni i kososjedni nepovratni ventili te protupovratne zaklopke – odgovarajuća konstrukcija za ugradbenu situaciju i medij, objedinjena u jednoj kategoriji.
Širok, strukturiran asortiman
Više serija proizvoda po izvedbi omogućuje odabir prema vrsti priključka, nazivnom promjeru i materijalu – od standardnog nepovratnog ventila do wafer protupovratne zaklopke.
Odabir prema tehničkim kriterijima
Nazivni promjer, tlak otvaranja, položaj ugradnje i kombinacija materijala u prvom su planu – pružamo stručne osnove za pouzdanu odluku.
Savjetovanje pri konfiguraciji
Niste sigurni koja serija ili materijalna izvedba odgovara? Naš tehnički prodaj podržat će vas pri odabiru – obratite nam se.
Skupovi izvedbi
Nepovratne armature prema konstrukcijskom obliku
Odaberite odgovarajuću konstrukciju za vaše mjesto ugradnje i medij – aksijalni, kutni i zaklopni oblici te standardni nepovratni ventili i pribor.
Usporedba izvedbi
Aksijalni, kutni sjedišni ili zaklopni tip?
Tri osnovna principa gradnje razlikuju se po rasporedu sjedišta, padu tlaka, tipičnom nazivnom promjeru i načinu ugradnje. Sljedeći pregled olakšava početnu orijentaciju.
| Aksijalni nepovratni ventil | Kutni nepovratni ventil | Nepovratna zaklopka | |
|---|---|---|---|
| Princip izvedbe | Oprugom opterećen čunjić/klip u aksijalnom smjeru | Sjedište postavljeno koso prema osi protoka | Pločasta, linijski integrirana izvedba (Wafer) |
| Pad tlaka | Umjeren | Tendencijski nizak | Ovisno o izvedbi |
| Tipični nazivni promjer | Manji nazivni promjeri | Manji do srednji nazivni promjeri | Veći nazivni promjeri |
| Ugradnja | U pravilu neovisno o položaju ugradnje | Preporučeni položaj ugradnje ovisno o seriji | Međuprirubnički, kratka ugradbena duljina |
| STASTO serije | 100000, 100001, 227, 228, 304/CH014-V, 316, VX23 | 1072, CH117, 4000 | CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666 |
Primjene
Gdje se primjenjuju nepovratne armature
Nepovratne zaklopke i nepovratni ventili primjenjuju se svugdje gdje strujanje smije teći samo u jednom smjeru. Prikladna izvedba ovisi o mediju, nazivnom promjeru i uvjetima ugradnje.

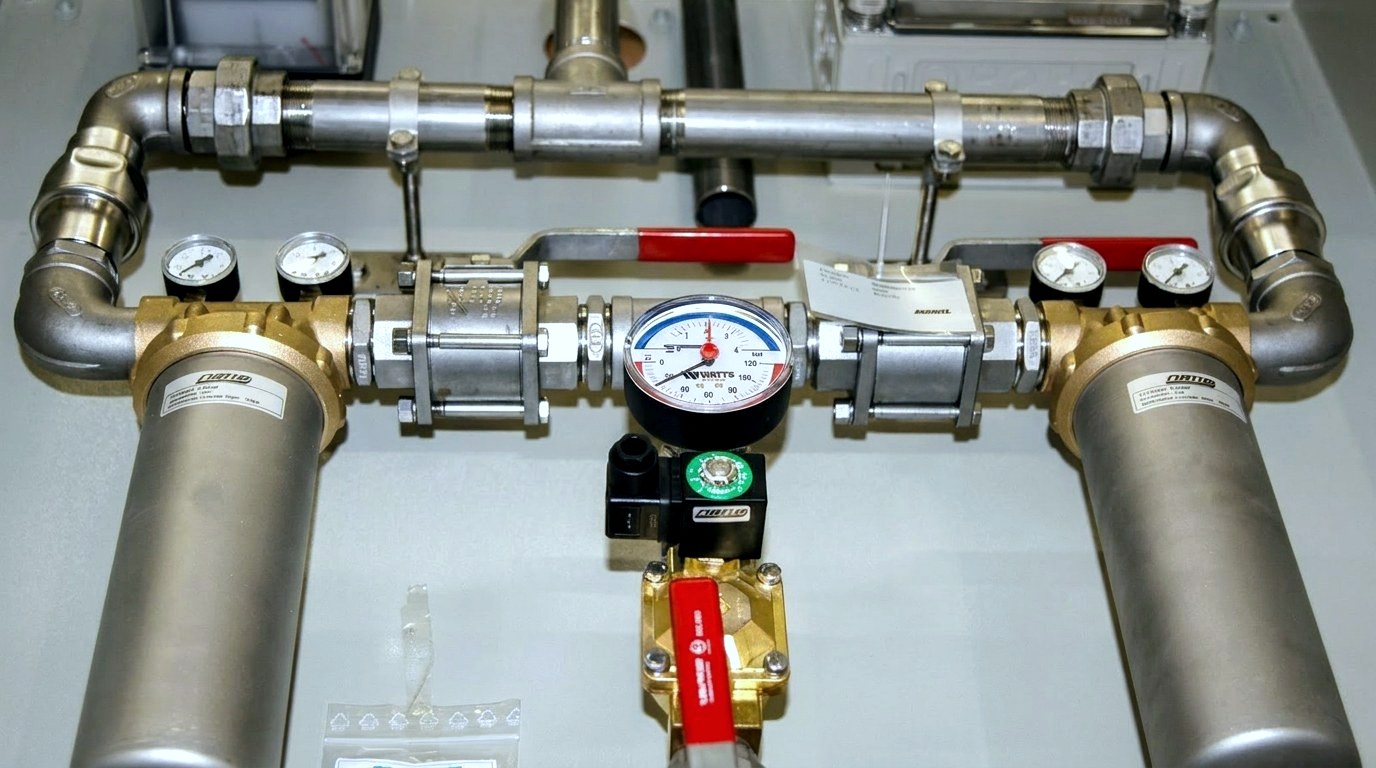

Zaštita pumpi i kompresora
Sprječavaju povrat medija pri isključivanju i štite pumpe i kompresore od hidrauličkih udara i povratnog toka.

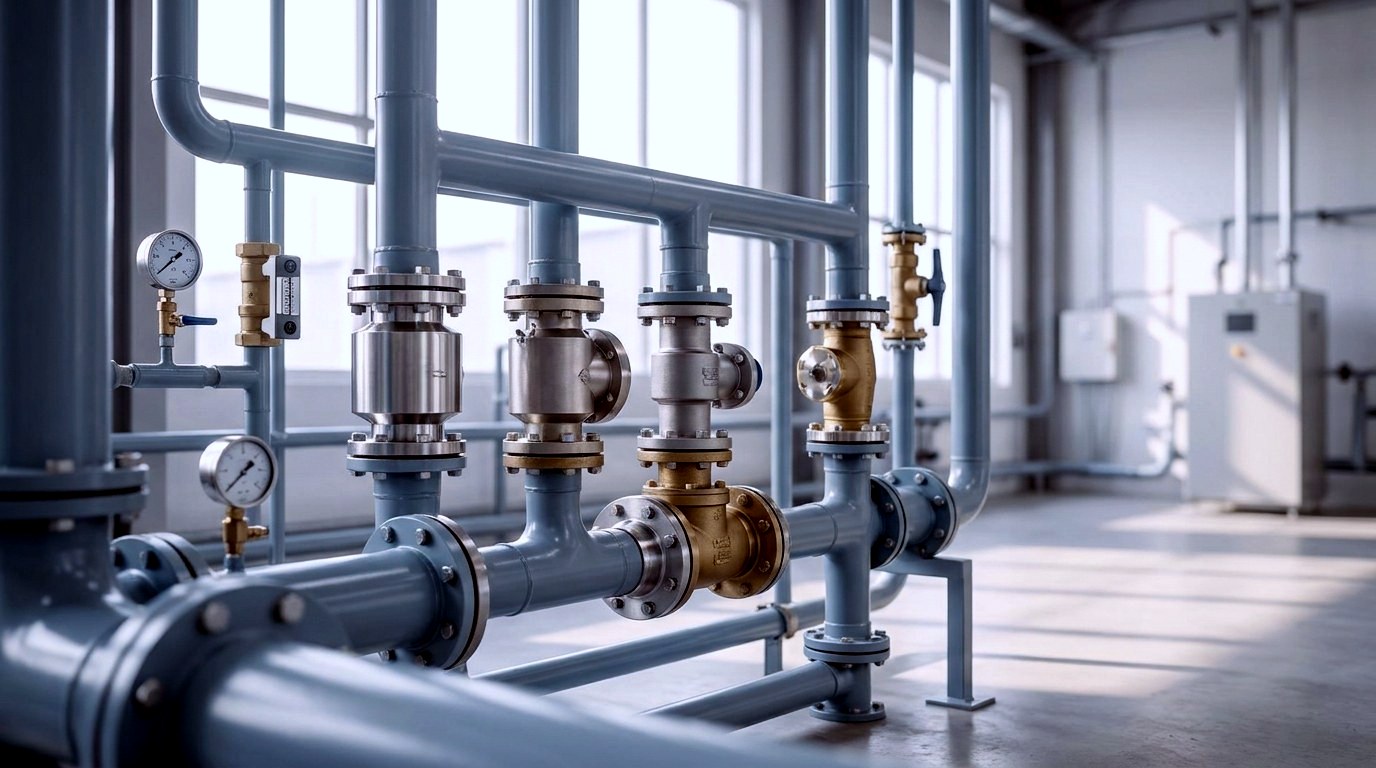

Procesni i cirkulacijski cjevovodi
Sprječavanje povratnog toka u opskrbnim, cirkulacijskim i procesnim cjevovodima – prikladnost i materijal provjeriti prema mediju i seriji.

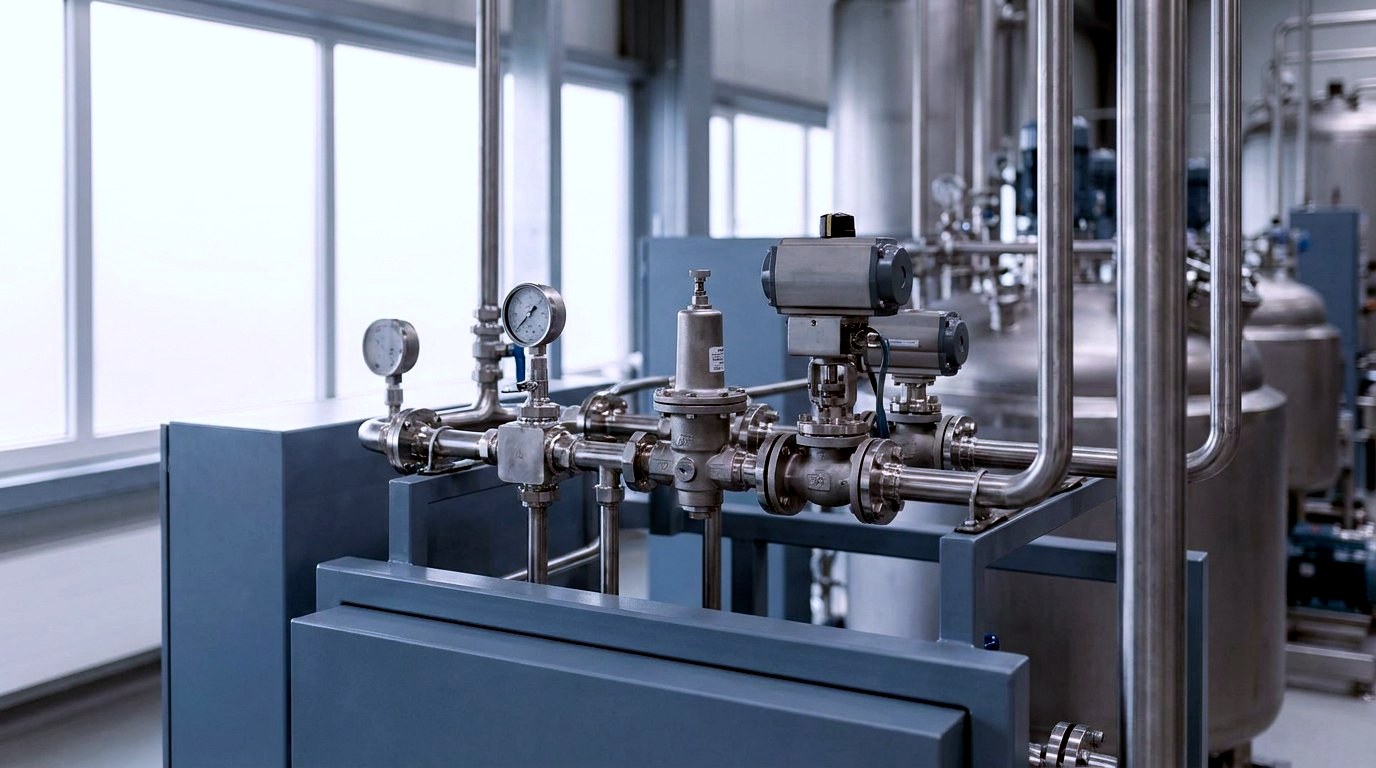

Plinski i procesni mediji
Primjena ovisi o mediju, tlaku i kombinaciji materijala; dopuštena područja primjene nalaze se u specifikacijama odgovarajuće serije.

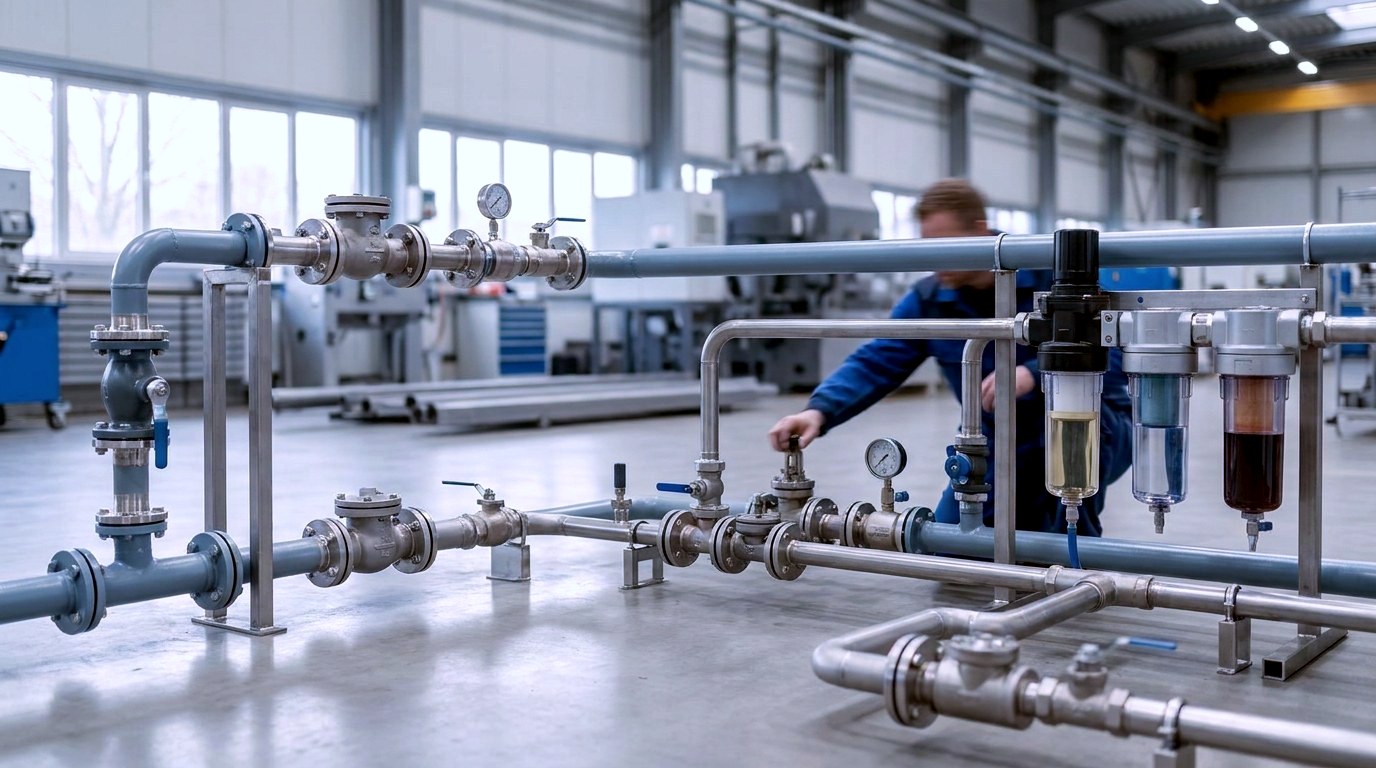

Tekućinski krugovi
Osiguranje od povratnog toka u vodenim i tekućinskim krugovima – odabir materijala i brtve prema mediju.

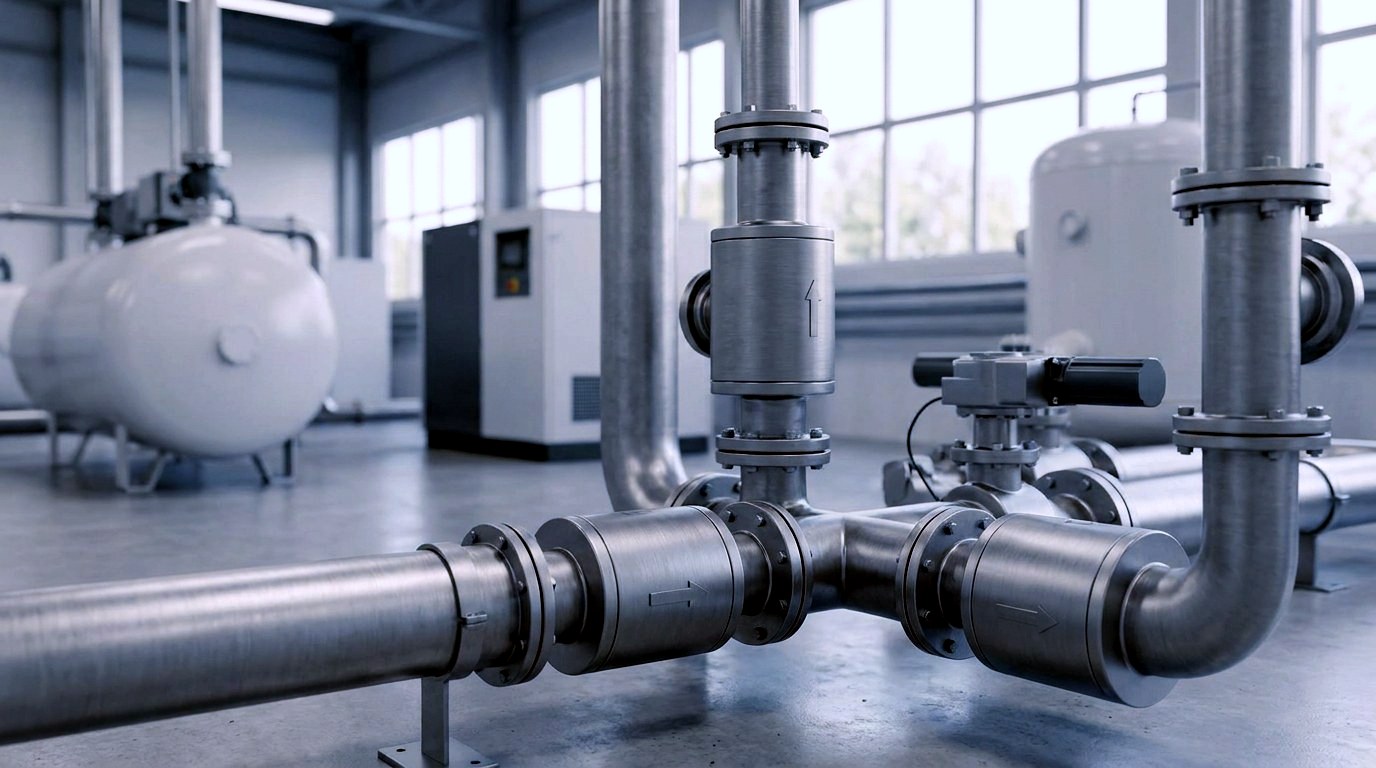

Sustavi komprimiranog zraka
Nepovratne funkcije osiguravaju smjer strujanja u opskrbnim cjevovodima – prikladnu izvedbu odabrati prema primjeni.

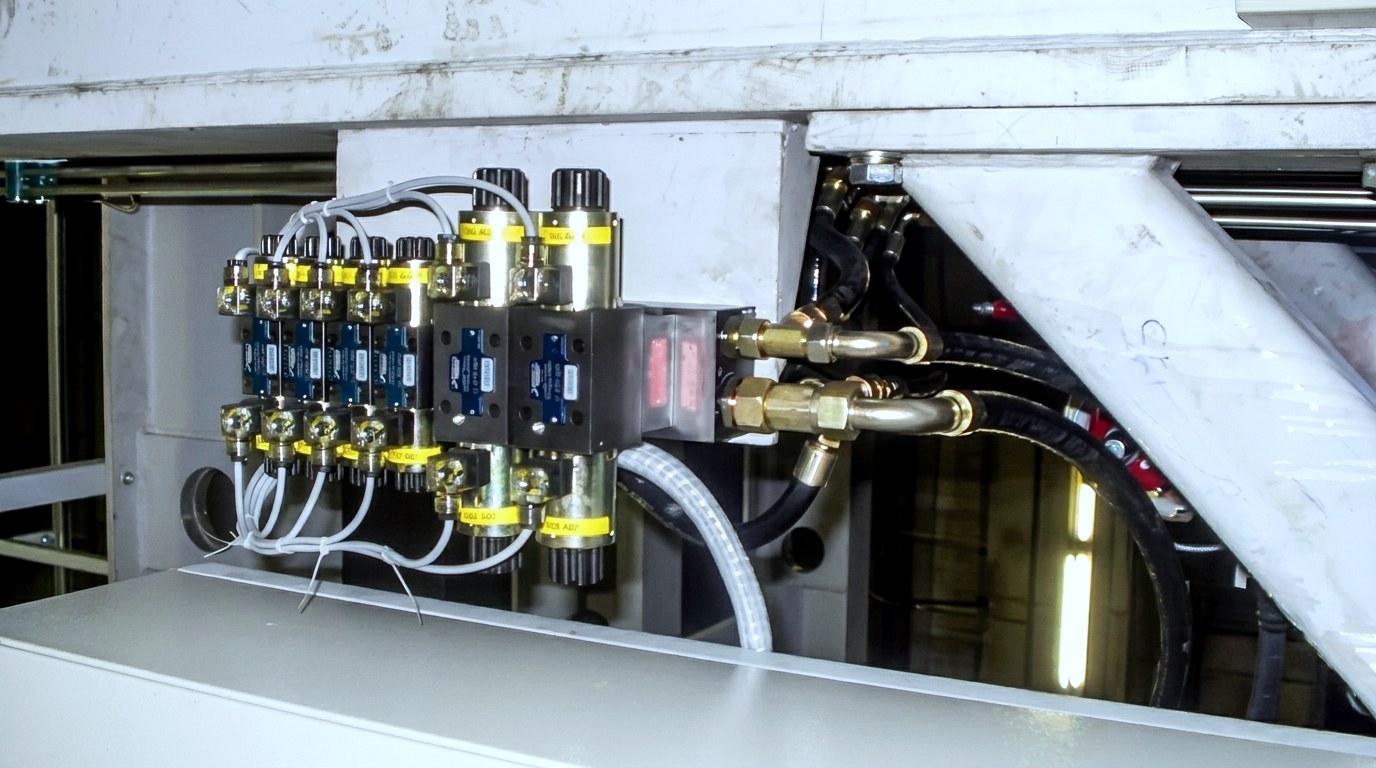

Izgradnja postrojenja i uređaja
Kompaktni nepovratni ventili štite sklopove od povratnog toka – odabir prema nazivnom promjeru i uvjetima ugradnje.
Vodič
Odabir ispravne izvedbe
Izbor između nepovratne zaklopke i nepovratnog ventila – a unutar ventila između aksijalne i kutne izvedbe – ovisi prije svega o četiri kriterija.
Kriteriji odabira
- Nazivni promjer (DN) i priključak
- Manji nazivni promjeri često se pokrivaju aksijalnim ili kutnim nepovratnim ventilima; za veće cjevovode ugradbene nepovratne zaklopke često su kompaktnije rješenje. Treba obratiti pažnju na vrstu priključka (navoj, prirubnica, međuprirubnica) ovisno o seriji.
- Pad tlaka
- Kutni nepovratni ventili zahvaljujući hidrodinamički povoljnom sjedištu imaju tendencijski manji pad tlaka – što je važno pri velikom protoku.
- Položaj ugradnje
- Oprugom opterećeni aksijalni nepovratni ventili uglavnom se mogu ugraditi neovisno o položaju, dok neke izvedbe imaju prednostni položaj ugradnje. Dopušteni položaj ugradnje naveden je za svaku seriju zasebno.
- Materijal i medij
- Materijal kućišta i brtve mora odgovarati radnom mediju. Varijante materijala (npr. nehrđajući čelik, mjed) dostupne su ovisno o seriji – konkretnu izvedbu možete pronaći na stranici varijanti.
Pregled izvedbi
- Aksijalni nepovratni ventil
- Element zatvaranja giba se u smjeru osi strujanja; oprugom opterećeni čunjić ili klip osigurava brzo zatvaranje neovisno o položaju ugradnje. Dostupno između ostalih u serijama 100000, 227, 228, 316 i VX23.
- Kutni nepovratni ventil
- Sjedište postavljeno pod kutom u odnosu na os protoka omogućuje hidrodinamički povoljan prolaz i manji pad tlaka. Dostupno u serijama 1072, CH117 i 4000.
- Nepovratna zaklopka
- Pločasta, ugradbena izvedba, između ostalih kao wafer/međuprirubničana izvedba – kompaktna i lagana za ugradnju između prirubnica, idealna za veće nazivne promjere.
Dostupnost i izvedbe

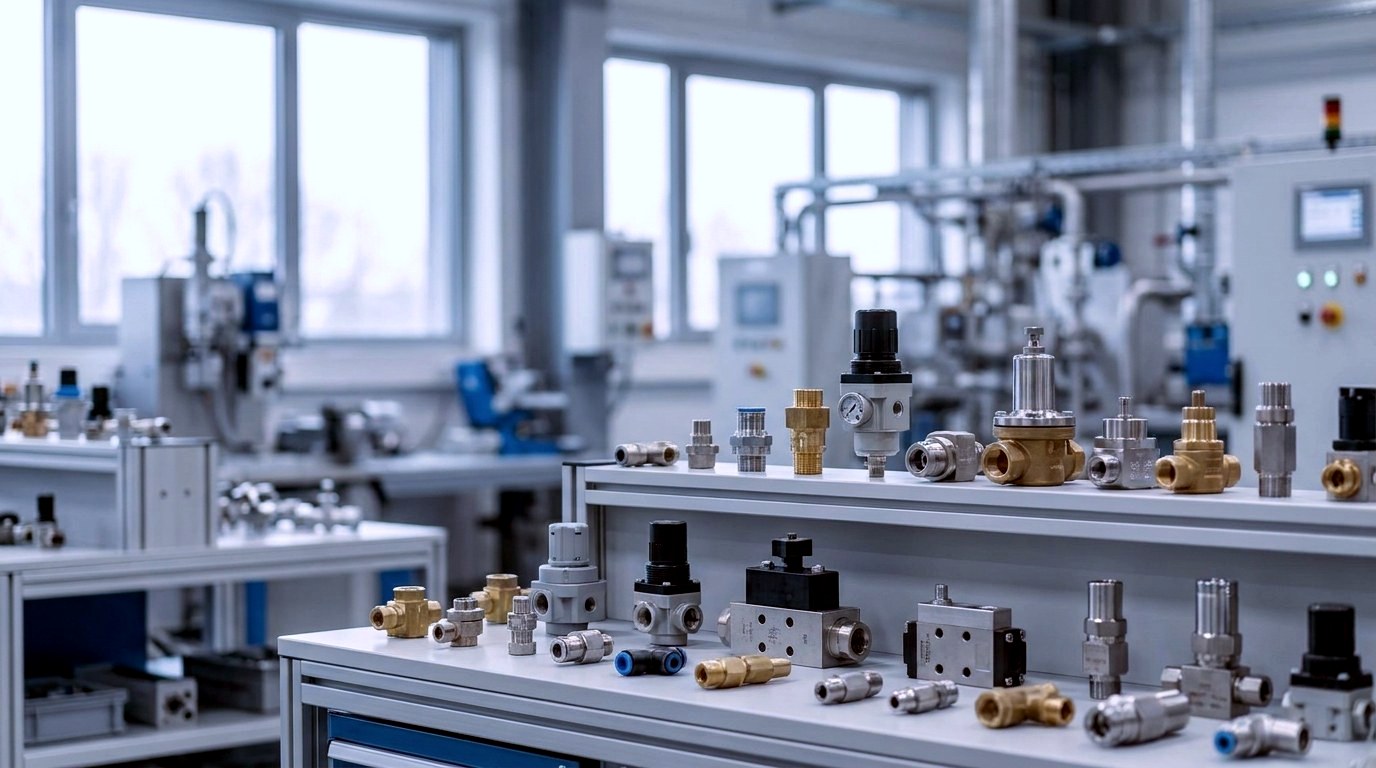

Izvedbe prema seriji i varijanti
Asortiman obuhvaća brojne serije u različitim konstrukcijskim oblicima i materijalima. Dostupnost, nazivni promjeri, dopušteni tlakovi i temperaturni rasponi te varijante materijala razlikuju se ovisno o seriji i izvedbi – konkretne vrijednosti potražite na odgovarajućoj stranici proizvoda ili varijante, ili ih zatražite od naše prodaje.
Odabir prema konstrukcijskom obliku, nazivnom promjeru i materijalu
Odaberite izravno u serijama odgovarajući konstrukcijski oblik, nazivni promjer i materijalnu izvedbu za vašu primjenu.
Varijante materijala, brtvi i priključaka
Varijante kućišta, brtvi i priključaka dostupne su ovisno o seriji – konkretnu izvedbu pronađite na stranici varijante.
Rok isporuke i zalihe na upit
Podatke o rokovima isporuke i zalihama dobivate na upit ili na odgovarajućoj stranici proizvoda.
Tehnička pitanja i posebne izvedbe
Za posebne izvedbe ili tehnička pitanja naša prodaja je tu za vas – obratite nam se.
Česta pitanja
Nepovratni ventili i zaklopke – FAQ
Odgovori na najčešća pitanja o konstrukcijskim oblicima, odabiru i priboru.
Koja je razlika između nepovratne zaklopke i nepovratnog ventila?
„Nepovratni ventil" je nadređeni pojam za armature koje sprječavaju povratni tok; „nepovratna zaklopka" označava uglavnom pločaste, cjevovodno integrirane izvedbe (npr. wafer tip). Ventili uključuju federom opterećene izvedbe s čunjastim klipom, kao što su aksijalni i kososjedni ventili. Oboje ispunjavaju istu temeljnu funkciju, ali se razlikuju po konstrukciji, građevinskoj duljini i tipičnom nominalnom promjeru.
Što je aksijalni nepovratni ventil?
Kod aksijalnog nepovratnog ventila zatvarački element se giba u smjeru osi strujanja. Federsko opterećenje osigurava brzo zatvaranje i u pravilu omogućuje ugradnju neovisno o položaju. STASTO nudi serije 100000, 227, 228, 316 i VX23.
Po čemu se odlikuje kososjedni nepovratni ventil?
Koso postavljeno sjedište omogućuje strujno povoljni prolaz i time razmjerno mali pad tlaka. Dostupno u STASTO serijama 1072, CH117 i 4000 – idealno za primjene s visokim zahtjevima na protok.
Koji su nominalni promjeri i materijali dostupni?
Nominalni promjeri, materijali i izvedbe brtvi razlikuju se ovisno o seriji i varijanti. Konkretne vrijednosti nalaze se na stranici pojedinog proizvoda ili varijante; za posebne izvedbe obratite nam se.
Kako pronaći odgovarajući tip izvedbe?
Vodite se nominalnim promjerom, željenim padom tlaka, položajem ugradnje i medijem. Manji nominalni promjeri najčešće pokrivaju aksijalni ili kososjedni ventil, a veći cjevovodi cjevovodno integriranu nepovratnu zaklopku. U slučaju nedoumice, naša tehnička prodaja pomoći će vam pri odabiru.
Postoji li odgovarajući pribor?
Da – u istoj kategoriji STASTO nudi usisne košare serija 110100 i ST304, koje štite pumpe i nizvodni armaturni pribor od krutih čestica.
Srodne kategorije
Odgovarajuće armature i pribor
Dopunite svoju protupovratnu tehniku dodatnim armaturama iz STASTO asortimana.
Odaberite odmah
Pronađite odgovarajući nepovratni ventil
Odaberite konstrukcijski oblik prema nominalnom promjeru i materijalu – ili se obratite našoj tehničkoj prodaji za pomoć pri dimenzioniranju.
