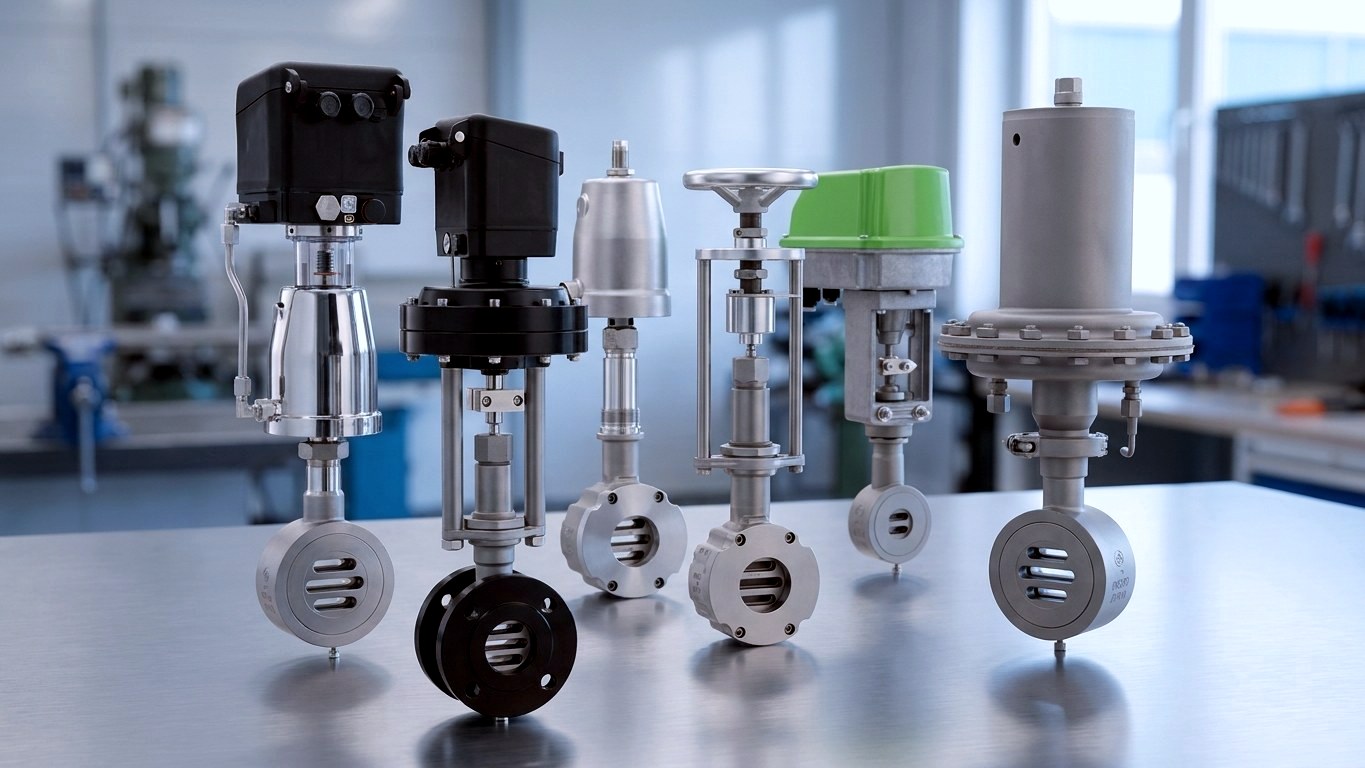

Pneumatski klizni ventili - regulacijski ventili s klipnim i membranskim pogonom
Pneumatski klizni ventili reguliraju i uklapaju tamo gdje su potrebni kratki vremena aktiviranja, kompaktne ugradbene dimenzije i mala težina. Princip kliznog ventila radi s dvije brtvene pločice koje se pomiču poprečno na strujanje - iz toga proizlaze vrlo mali hod, niske pogonske sile i odgovarajuće kompaktni pogoni. STASTO isporučuje pneumatski pogonjene regulacijske ventile serije GS1 u dvije izvedbe pogona: serija SG05/SG06 s klipnim pogonom i serija SG07 s membranskim pogonom, oba elektropneumatski pogonjena i s integriranim digitalnim i/p pozicionerom.
Serija GS1 u kratkim crtama
Zašto klizni ventil
Četiri razloga za pneumatske klizne regulacijske ventile
Mali hod kliznog ventila određuje karakteristike uklapanja, konstrukciju i veličinu pogona. To čini seriju GS1 alternativom sjedišnim ventilima s hodom usporedive nazivne širine.
Mali hod, brzo vrijeme odziva
Klizni ventil zahtijeva samo vrlo mali hod. Iz toga proizlaze kratka vremena odziva i uklapanja te visoka učestalost uklapanja - ključna prednost u odnosu na sjedišne ventile s hodom usporedive nazivne širine.
Visoke kvs vrijednosti uz malu težinu
Serija GS1 postiže visoke kvs vrijednosti uz iznimno malu težinu i kratku ugradbenu dužinu u wafer izvedbi (između prirubnica). Konkretna kvs vrijednost proizlazi iz nazivne širine i izvedbe te je za svaku varijantu navedena u tehničkom listu.
Dva koncepta pneumatskog pogona
SG05/SG06 koristi niske sile aktiviranja kliznog ventila za kompaktan klipni pogon. SG07 s membranskim pogonom svladava visoke diferencijalne tlakove uz mali izvršni pogon. Obje serije imaju elektro-pneumatsko aktiviranje i integrirani digitalni i/p pozicioner.
Za neutralne do visoko agresivne medije
Namijenjeno za uklapanje i regulaciju neutralnih do visoko agresivnih medija u kemijskoj industriji, procesnoj tehnici i izgradnji postrojenja. Koja kombinacija materijala i par brtvenih pločica je odobrena za vaš medij, utvrdit ćemo na temelju vašeg lista s radnim podacima.
Tehnika objašnjena
Ventil s kliznim zatvaračem: funkcija, pogon i dimenzioniranje
Što karakterizira pneumatski regulacijski ventil s kliznim zatvaračem, koje su dostupne izvedbe pogona i karakteristika te koji su podaci potrebni za dimenzioniranje.
Princip rada i konstrukcija
- Princip kliznog zatvarača
- Dvije brtvene ploče koje se pomiču poprijeko na smjer strujanja otvaraju presjek - vrlo mali hod, niske sile aktiviranja, kompaktan pogon.
- Prirubnička izvedba
- Sve serije modela GS1 ugrađuju se između prirubnica: kratka ugradbena dužina, mala masa, jednostavna naknadna ugradnja.
- i/p pozicioner
- SG05/SG06 i SG07 imaju elektro-pneumatski pogon i integrirani digitalni i/p pozicioner.
- Opcije
- Između ostalog povratna signalizacija položaja, metalni mijeh, granični prekidač; kod SG05/SG06 dodatno pneumatski pozicioner.
Karakteristika i regulacijsko ponašanje
- Linearna
- Hod ventila i protok su proporcionalni - prikladno kada je pad tlaka na ventilu uglavnom konstantan.
- Jednakoprocentna karakteristika
- Dostupno po izboru za SG05/SG06 i SG07; pogodno za široke opsege opterećenja i promjenjive diferencijalne tlakove.
- Regulacija umjesto zapornog uklapanja
- Za čisto uklapanje predviđeni su klizni zaporni ventili serije SG03/SG04, a ne regulacijski ventili.
Materijali i granice primjene
- Materijali SG05/SG06
- Ugljični čelik ili nehrđajući čelik 1.4408 kao standardna izvedba.
- Materijali SG07
- Ugljični čelik ili nehrđajući čelik 1.4581 kao standardna izvedba.
- Temperatura medija
- Raspon temperature medija za serije SG05/SG06 i SG07 kreće se od -60 °C do +350 °C; obvezujuće granice proizlaze iz tehničkog lista ovisno o varijanti.
- Oznaka tipa
- Za upit i narudžbu potrebno je navesti oznaku tipa prema tehničkom listu - zajedno s vama ćemo je sastaviti.
Usporedba pogona
Klipni pogon, membranski pogon i razgraničenje u asortimanu
Sljedeći pregled razvrstava seriju GS1 prema vrsti pogona. Sve vrijednosti su serijski podaci iz tehničkih listova; obvezujući podaci vaše izvedbe proizlaze iz oznake tipa.
| SG05/SG06 | SG07 | SG03/SG04 | SG01/SG02 | SG08 | |
|---|---|---|---|---|---|
| Pogon | Klipni pogon, elektro-pneumatski | Membranski pogon, elektro-pneumatski | pneumatski aktiviran | Ručni kotačić | Elektromotorni pogon, 3-točkasti |
| Nazivni promjer | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN150 | DN15...DN125 |
| Nazivni tlak | PN16/40 | PN16/40 | PN16/40 | PN16/40 | PN16/40 |
| Materijal (standardni) | Ugljični čelik, nehrđajući čelik 1.4408 | Ugljični čelik, nehrđajući čelik 1.4581 | Ugljični čelik, nehrđajući čelik 1.4408 | Ugljični čelik, nehrđajući čelik 1.4408 | Ugljični čelik, nehrđajući čelik 1.4581 |
| Karakteristika | linearna ili jednakoprocentna | linearna ili jednakoprocentna | - | linearna ili jednakoprocentna | linearna ili jednakoprocentna |
| Funkcija | Regulacija / pozicioniranje | Regulacija / pozicioniranje, visoke razlike tlaka | Zaustavljanje / uklapanje | Zaustavljanje i regulacija | Regulacija / pozicioniranje |
Asortiman
Klizni ventili u STASTO asortimanu
U fokusu su pneumatski pogonjeni regulacijski ventili SG05/SG06 i SG07. Ostale serije iz konstrukcijske serije GS1 pronaći ćete ovdje radi razgraničenja.
Primjene
Gdje se koriste pneumatski klizni ventili
Serija GS1 namijenjena je za prekidanje i regulaciju neutralnih do visoko agresivnih medija - od izgradnje postrojenja do zahtjevnih regulacijskih zadataka.
Kemija
Za prekidanje i regulaciju neutralnih do visoko agresivnih medija. Za agresivne medije dostupne su izvedbe od nehrđajućeg čelika (1.4408 kod SG05/SG06, 1.4581 kod SG07); metalni mijeh dostupan je opcionalno kada je potrebna dodatna zaštita brtvljenja vretena.
Procesna tehnika
Regulacijski i upravljački zadaci u procesnoj tehnici. Integrirani digitalni i/p pozicioner te izbor linearne ili jednakoprocentne karakteristike omogućuju precizno uklapanje u procesnu regulaciju.
Izgradnja postrojenja i cjevovoda
Međuprirubnička izvedba s kratkom ugradbenom dužinom i malom težinom pojednostavljuje planiranje i montažu - posebno kod naknadne ugradnje i pri ograničenom prostoru.
Upravljački zrak i pogonska tehnika
Mali hod smanjuje potrebu za upravljačkim zrakom i omogućuje kompaktne pogone. Ako upravljački zrak nije dostupan, alternativa je motorno pokretana serija SG08.
Industrijska proizvodnja
U proizvodnim i dobavljačkim postrojenjima važni su kratki odzivni vremena i visoka učestalost prekidanja. Pokriva li se određena specifična primjena u industriji - primjerice u industriji guma - razjašnjavamo pojedinačno na temelju vaših pogonskih podataka.
Visoke i niske temperature medija
Raspon temperature medija za serije SG05/SG06 i SG07 kreće se od -60 °C do +350 °C. Koja ograničenja vrijede za vašu izvedbu ovisi o kombinaciji materijala i brtvenih pločica te ih treba provjeriti u tehničkom listu.
Kako doći do prave varijante
Od radnih podataka do tipskog ključa
Serije SG se dimenzioniraju i naručuju putem tipskog ključa. Tri koraka vode do odgovarajuće izvedbe.
Prikupljanje radnih podataka
Medij, temperatura medija, diferencijalni tlak, nazivna širina, nazivni tlak i željena regulacijska zadaća - ovi podaci određuju materijal, par brtvenih pločica i karakteristiku.
Odabir varijante pogona
Klipni pogon (SG05/SG06) za kompaktne, brze zadatke pozicioniranja, membranski pogon (SG07) za visoke diferencijalne tlakove uz mali izvršni pogon. Bez upravljačkog zraka, SG08 ostaje kao motorna alternativa.
Oznaka tipa i upit
Zajedno s vama sastavljamo oznaku tipa prema tehničkom listu - uključujući opcije poput povratne signalizacije položaja, metalnog mijeha ili davača graničnih signala - i izrađujemo vašu ponudu.
Česta pitanja
Često postavljana pitanja o pneumatskim kliznim ventilima
Odgovori o vrstama pogona, temperaturnim granicama, karakteristikama i odabiru.
Što je pneumatski klizni ventil?
Pneumatski klizni ventil je regulacijski ventil s vanjskim pogonom kod kojeg dvije brtvene ploče, koje se pomiču poprečno na strujanje, otvaraju ili zatvaraju protok. Vrlo mali hod zahtijeva samo male sile aktiviranja, zbog čega su dovoljni kompaktni pneumatski pogoni. Kod STASTO-a to su serije SG05/SG06 s klipnim pogonom te SG07 s membranskim pogonom iz serije GS1.
Koja je razlika između klipnog pogona (SG05/SG06) i membranskog pogona (SG07)?
SG05/SG06 koristi kompaktan klipni pogon i prikladan je za brze zadatke regulacije s malo prostora; SG07 s membranskim pogonom svladava visoke diferencijalne tlakove uz mali pogonski uređaj. Obje serije imaju elektro-pneumatski pogon te ugrađeni digitalni i/p pozicioner; razlike postoje i u standardnom nehrđajućem čeliku (1.4408 kod SG05/SG06, 1.4581 kod SG07).
Koji raspon temperature medija pokrivaju serije SG05/SG06 i SG07?
Raspon temperature medija serija SG05/SG06 i SG07 kreće se od -60 °C do +350 °C. Time su u osnovi pokrivene i niskotemperaturne i visokotemperaturne primjene; obvezujuće granice vaše izvedbe ovise o kombinaciji materijala i brtvenih ploča i navedene su u tehničkom listu.
Koji nazivni promjeri i nazivni tlakovi su dostupni?
Pneumatski klizni regulacijski ventili SG05/SG06 i SG07 dostupni su u rasponu DN15 do DN150 i u PN16/40. Sve serije isporučuju se u izvedbi za ugradnju između prirubnica; ugradbene duljine i kvs vrijednosti ovise o varijanti.
Linearna ili jednakoprocentna - koja je karakteristika ispravna?
Obje serije dostupne su po izboru s linearnom ili jednakoprocentnom karakteristikom. Linearna je prikladna kada pad tlaka na ventilu ostaje uglavnom konstantan; jednakoprocentna je povoljniji izbor kod širokih raspona opterećenja i promjenjivih diferencijalnih tlakova.
Je li klizni regulacijski ventil prikladan i za čisto zatvaranje?
Za čisto uklapanje i zatvaranje predviđeni su klizni ventili za zatvaranje serije SG03/SG04, a ne regulacijski ventili SG05/SG06 i SG07. Oni su također pneumatski pogonjeni i zbog malog hoda postižu kratka vremena preklapanja i visoku učestalost sklapanja.
Što ako nema dostupnog upravljačkog zraka?
Tada je alternativa klizni regulacijski ventil s motornim pogonom serije SG08: električki pogonjen s 3-točkastim upravljanjem u DN15...DN125, opcionalno s pogonom s opružnim povratom. Za regulaciju tlaka bez pomoćne energije na raspolaganju je klizni regulator tlaka SG17 upravljan vlastitim medijem.
Kako mogu upitati pneumatski klizni ventil?
Za upit i narudžbu potrebno je navesti tipsku oznaku prema tehničkom listu - zajedno s vama ćemo je sastaviti. Pošaljite nam medij, temperaturu, diferencijalni tlak, nazivnu širinu i nazivni tlak; dostupnost i rok isporuke navodimo ovisno o varijanti na upit.
Uz to odgovara
Ostale serije kliznih ventila i posebne armature
Dopunske serije iz konstrukcijske serije GS1 za zadatke zatvaranja, ručnog upravljanja i regulacije tlaka.
Dimenzioniranje
Dimenzioniranje i upit za pneumatski klizni ventil
Pošaljite nam medij, temperaturu, diferencijalni tlak i nazivni promjer - sastavit ćemo kod tipa za SG05/SG06 ili SG07 i izraditi vašu ponudu.
