2/2-putni elektromagnetski ventil Serija 21A16 Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – izravno upravljani
  5. 2/2-putni elektromagnetski ventil Serija 21A16
  6. 21A16KV25-BDV08024CY-C003-32-6

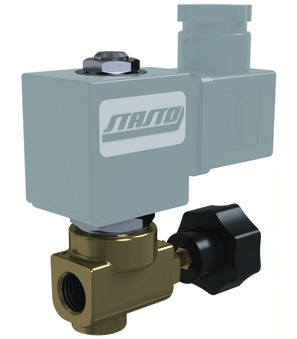

21A16KV25-BDV08024CY-C003-32-6

21A16KV25-BDV08024CY-C003-32-6

21A16KV25
2/2-putni elektromagnetski ventil Serija 21A16; direktno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Regulacija protoka; Standardna zavojnica BDV; širina utikača 32mm; G 1/4"; DN 2,5mm; Tlak AC 0-14bar; Tlak DC 0-9bar; Brtva FKM; Medij -10/+140°C; Ugradbena duljina 32,5mm
BDV08024CY
Magnetna zavojnica Tip BDV; za vlažno okruženje; Odobrenje CSA/UL/VDE; širina utikača 32mm; Napon 24VDC
C003-32-6
Utičnica za uređaj; širina utikača 32mm; Standard; Napon 0...250VAC/DC

Intrastat No.: 84818099
Country of origin: Italija
Weight: 0.37 kg
Short Itemnumber: 21A16KV25BDV08024CYC003326
https://www.stasto.rs/web/image/product.template/191400/image_1920?unique=5a4e198

21A16KV25
2/2-smjerni elektromagnetski ventil Series 21A16; izravno kontrolirani; NC; Tijelo brass; Vodeća cijev stainless steel jednodijelni; Regulacija količine; Standardna zavojnica BDV; Širina čepa 32mm; G 1/4"; DN 2,5mm; Pritisak AC 0-14bar; Pritisak DC 0-9bar; pečat FKM; srednji -10/+140°C; Duljina 32,5mm
BDV08024CY
Svitak solenoida type BDV; za vlažna okruženja; Dozvola CSA/UL/VDE; Širina čepa 32mm; Napetost 24VDC
C003-32-6
connector; Širina čepa 32mm; Standard; Napetost 0...250VAC/DC

10.504,00 din. 10504.0 RSD 10.504,00 din.

cena na zahtev

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Availability:
Kontaktirajte nas

Podjeli

dimenzija
Unutarnji navoj G 1/4"
DN 2,5 mm
Ugradbena duljina 32,5 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 24VDC
Vrsta napona DC
Pritisak
Tlak AC 0...14 bar
Tlak DC 0...9 bar
Materijali
Brtva FKM
Karakteristike
Zavojnica BDV
Temperatura medija -10...+140 °C
Odobrenje UL/CSA/VDE
