21A2KV20-BDV08024CY-C003-32-6

Price:

9.858,00 din.
Cijene u kataloškom obliku STASTO RS
2/2-putni elektromagnetski ventil Serija 21A.K Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – izravno upravljani
  5. 2/2-putni elektromagnetski ventil Serija 21A.K
  6. 21A2KV20-BDV08024CY-C003-32-6

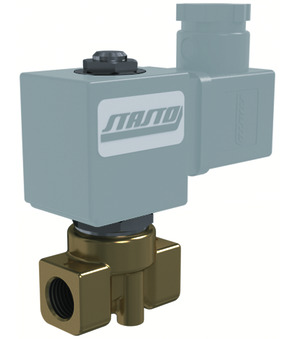

21A2KV20-BDV08024CY-C003-32-6

21A2KV20-BDV08024CY-C003-32-6

21A2KV20
2/2-putni elektromagnetski ventil Serija 21A; izravno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Standardna zavojnica BDA; Širina utikača 32mm; G 1/4"; DN 2mm; Tlak AC 0-22bar; Tlak DC 0-16bar; Ugradbena duljina 40mm
BDV08024CY
Magnetska zavojnica Tip BDV; za vlažno okruženje; Odobrenje CSA/UL/VDE; Širina utikača 32mm; Napon 24VDC
C003-32-6
Utičnica za uređaj; Širina utikača 32mm; Standard; Napon 0...250VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.35 kg
Kratki broj stavke:21A2KV20BDV08024CYC003326
https://www.stasto.rs/web/image/product.template/218752/image_1920?unique=5595f15

21A2KV20
2/2-smjerni elektromagnetski ventil Series 21A; izravno kontrolirani; NC; Tijelo brass; cijev za navođenje stainless steel einteilig; pečat FKM; srednje temperature -10...+120°C; standardna zavojnica BDA; širina konektora 32mm; G 1/4"; DN 2mm; Pritisak AC 0-22bar; Pritisak DC 0-16bar; ukupna dužina 40mm
BDV08024CY
magnetska zavojnica type BDV; za vlažna okruženja; Dozvola CSA/UL/VDE; širina konektora 32mm; Napetost 24VDC
C003-32-6
connector; širina konektora 32mm; Standard; Napetost 0...250VAC/DC

9.858,00 din. 9858.0 RSD 9.858,00 din.

cena na zahtev

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Tip zavojnice 2
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 1/4"
DN 2,0 mm
Ugradbena duljina 40 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 24VDC
Vrsta napona DC
Pritisak
Tlak AC 0...22 bar
Tlak DC 0...16 bar
Materijali
Brtva FKM
Karakteristike
Zavojnica BDA
Temperatura medija -10...+120 °C
Odobrenje UL/CSA/VDE
