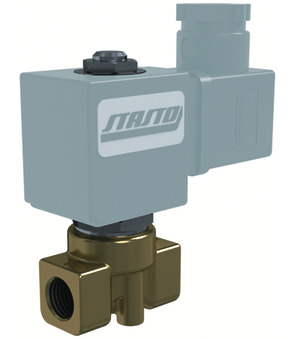

2/2-putni elektromagnetski ventil 21A2KV20-GDV14230AY-C003-32-6

2/2-putni elektromagnetski ventil 21A2KV20-GDV14230AY-C003-32-6

21A2KV20
2/2-putni elektromagnetski ventil Serija 21A; izravno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Standardna zavojnica BDA; širina utikača 32mm; G 1/4"; DN 2mm; Tlak AC 0-22bar; Tlak DC 0-16bar; Ugradbena duljina 40mm
GDV14230AY
Magnetna zavojnica Tip GDV/GDH; za više tlakove/temperature; širina utikača 32mm; Napon 230V/50Hz, 240V/60Hz; Odobrenje CSA/UL/VDE
C003-32-6
Utičnica za uređaj; širina utikača 32mm; Standard; Napon 0...250VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.62 kg
Kratki broj stavke: 21A2KV20GDV14230AYC003326
https://www.stasto.rs/web/image/product.template/182294/image_1920?unique=287ba14

21A2KV20
2/2-smjerni elektromagnetski ventil Series 21A; izravno kontrolirani; NC; Tijelo brass; Vodeća cijev stainless steel jednodijelni; pečat FKM; Srednja temperatura -10...+120°C; Standardna zavojnica BDA; Širina čepa 32mm; G 1/4"; DN 2mm; Pritisak AC 0-22bar; Pritisak DC 0-16bar; Duljina 40mm
GDV14230AY
Svitak solenoida type GDV/GDH; za više tlakove/temperature; Širina čepa 32mm; Napetost 230V/50Hz, 240V/60Hz; Dozvola CSA/UL/VDE
C003-32-6
connector; Širina čepa 32mm; Standard; Napetost 0...250VAC/DC

This product has no valid combination.

Kontaktirajte nas

Podjeli

dimenzija
Unutarnji navoj G 1/4"
DN 2,0 mm
Ugradbena duljina 40 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 230V/50Hz-240V/60Hz
Pritisak
Tlak AC 0...22 bar
Tlak DC 0...16 bar
Materijali
Brtva FKM
Karakteristike
Zavojnica BDA
Temperatura medija -10...+120 °C
Odobrenje UL/CSA/VDE

Tehnički listovi, upute, 3D datoteke i certifikati...

Na vašem jeziku
ZIP
Data Sheets
3
Podatkovni list_2/2-putni elektromagnetski ventil Serija 21A.K_HR.pdf
preuzimanje
Podatkovni list_Magnetska zavojnica Tip GDV/GDH_HR.pdf
GDV14230AY
preuzimanje
Podatkovni list_Utičnica za uređaj_HR.pdf
C003-32-6
preuzimanje
CAD / 3D
3
CADSTEP_21A2KV20.stp
21A2KV20
preuzimanje
CADSTEP_C003326.stp
C003-32-6
preuzimanje
CADSTEP_GDV14230AY.stp
GDV14230AY
preuzimanje

ZIP
Datové listy
3
Datový list_2/2 cestný elektromagnetický ventil série 21A.K_CS.pdf
preuzimanje
Datový list_konektor_CS.pdf
C003-32-6
preuzimanje
Datový list_magnetická cívka typ GDV/GDH_CS.pdf
GDV14230AY
preuzimanje
Montážní a provozní návody
1
Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
preuzimanje
Prohlášení o shodě
2
Prohlášení o shodě_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
preuzimanje
Prohlášení o shodě_magnetická cívka typ GDV/GDH_CS.pdf
GDV14230AY
preuzimanje

ZIP
Data Sheets
3
Datablad_2/2-vejs magnetventil Serie 21A.K_DA_DK.pdf
preuzimanje
Datablad_Apparatstikdåse_DA_DK.pdf
C003-32-6
preuzimanje
Datablad_Magnetspole Type GDV/GDH_DA_DK.pdf
GDV14230AY
preuzimanje

ZIP
Datenblätter
3
Datenblatt_2/2-Wege-Magnetventil Serie 21A.K_DE.pdf
preuzimanje
Datenblatt_Gerätesteckdose_DE.pdf
C003-32-6
preuzimanje
Datenblatt_Magnetspule Typ GDV/GDH_DE.pdf
GDV14230AY
preuzimanje
Montage- und Betriebsanleitungen
1
Montage- und Betriebsanleitung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
preuzimanje
Konformitätserklärungen
2
Konformitätserklärung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
preuzimanje
Konformitätserklärung_Magnetspule Typ GDV/GDH_DE.pdf
GDV14230AY
preuzimanje

ZIP
Data Sheets
3
Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά 21A.K_EL_GR.pdf
preuzimanje
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος GDV/GDH_EL_GR.pdf
GDV14230AY
preuzimanje
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής_EL_GR.pdf
C003-32-6
preuzimanje

ZIP
Data Sheets
3
Data sheet_2/2-way solenoid valve Series 21A.K_EN.pdf
preuzimanje
Data sheet_Coil Type GDV/GDH_EN.pdf
GDV14230AY
preuzimanje
Data sheet_Connector_EN.pdf
C003-32-6
preuzimanje
Assembly and Operating Instructions
1
Assembly and operating instructions_2/2-way solenoid valves - directly operated_EN.pdf
preuzimanje
Declarations of Conformity
2
Declaration of conformity_2/2-way solenoid valves - directly operated_EN.pdf
preuzimanje
Declaration of conformity_Coil Type GDV/GDH_EN.pdf
GDV14230AY
preuzimanje

ZIP
Data Sheets
3
Ficha técnica_Bobina magnética Tipo GDV/GDH_ES.pdf
GDV14230AY
preuzimanje
Ficha técnica_Toma de equipo_ES.pdf
C003-32-6
preuzimanje
Ficha técnica_Válvula solenoide de 2/2 vías Serie 21A.K_ES.pdf
preuzimanje

ZIP
Data Sheets
3
Tietolehti_2/2-tie magneettiventtiili Sarja 21A.K_FI.pdf
preuzimanje
Tietolehti_Laiteliitinpistorasia_FI.pdf
C003-32-6
preuzimanje
Tietolehti_Magneettikela Tyyppi GDV/GDH_FI.pdf
GDV14230AY
preuzimanje

ZIP
Data Sheets
3
Fiche technique_Bobine électromagnétique Type GDV/GDH_FR.pdf
GDV14230AY
preuzimanje
Fiche technique_Prise d’appareil_FR.pdf
C003-32-6
preuzimanje
Fiche technique_Électrovanne 2/2 voies Série 21A.K_FR.pdf
preuzimanje

ZIP
Adatlapok
3
Adatlap_2/2-es mágnesszelep sorozat 21A.K_HU.pdf
preuzimanje
Adatlap_mágnestekercs típus GDV/GDH_HU.pdf
GDV14230AY
preuzimanje
Adatlap_stekker_HU.pdf
C003-32-6
preuzimanje
Szerelési és kezelési útmutatók
1
Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
preuzimanje
Megfelelőségi nyilatkozat_mágnestekercs típus GDV/GDH_HU.pdf
GDV14230AY
preuzimanje

ZIP
Data Sheets
3
Scheda tecnica_Bobina magnetica Tipo GDV/GDH_IT.pdf
GDV14230AY
preuzimanje
Scheda tecnica_Elettrovalvola 2/2 vie Serie 21A.K_IT.pdf
preuzimanje
Scheda tecnica_Presa per apparecchi_IT.pdf
C003-32-6
preuzimanje

ZIP
Data Sheets
3
Datablad_2/2-veis magnetventil Serie 21A.K_NB_NO.pdf
preuzimanje
Datablad_Apparatkontakt_NB_NO.pdf
C003-32-6
preuzimanje
Datablad_Magnetspole Type GDV/GDH_NB_NO.pdf
GDV14230AY
preuzimanje

ZIP
Data Sheets
3
Datasheet_2/2-weg magneetventiel Serie 21A.K_NL.pdf
preuzimanje
Datasheet_Apparaatcontactdoos_NL.pdf
C003-32-6
preuzimanje
Datasheet_Magneetspoel Type GDV/GDH_NL.pdf
GDV14230AY
preuzimanje

ZIP
Karty katalogowe
3
Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21A.K_PL.pdf
preuzimanje
Arkusz danych_cewka elektromagnetyczna typ GDV/GDH_PL.pdf
GDV14230AY
preuzimanje
Arkusz danych_wtyczka_PL.pdf
C003-32-6
preuzimanje
Instrukcje montażu i obsługi
1
Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
preuzimanje
Deklaracje zgodności
2
Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
preuzimanje
Deklaracja zgodności_cewka elektromagnetyczna typ GDV/GDH_PL.pdf
GDV14230AY
preuzimanje

ZIP
Data Sheets
3
Fișă de date_Bobină solenoid tip GDV/GDH_RO.pdf
GDV14230AY
preuzimanje
Fișă de date_Supapă electromagnetică cu 2/2 căi serie 21A.K_RO.pdf
preuzimanje
Fișă de date_conector_RO.pdf
C003-32-6
preuzimanje

ZIP
Podatkovni listi
3
Podatkovni list_2/2-potni magnetni ventil serija 21A.K_SL.pdf
preuzimanje
Podatkovni list_Magnetna tuljava Tip GDV/GDH_SL.pdf
GDV14230AY
preuzimanje
Podatkovni list_vtičnica_SL.pdf
C003-32-6
preuzimanje
Navodila za montažo in uporabo
1
Navodila za montažo in uporabo_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
preuzimanje
Izjave o skladnosti
2
Izjava o skladnosti_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
preuzimanje
Izjava o skladnosti_Magnetna tuljava Tip GDV/GDH_SL.pdf
GDV14230AY
preuzimanje

ZIP
Data Sheets
3
Tehnički list_2/2-kraki elektromagnetni ventil serije 21A.K_SRLATIN.pdf
preuzimanje
Tehnički list_konektor_SRLATIN.pdf
C003-32-6
preuzimanje
Tehnički list_namotaj tip GDV/GDH_SRLATIN.pdf
GDV14230AY
preuzimanje
Assembly and Operating Instructions
1
Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
preuzimanje
Declarations of Conformity
2
Deklaracija o usklađenosti_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
preuzimanje
Deklaracija o usklađenosti_namotaj tip GDV/GDH_SRLATIN.pdf
GDV14230AY
preuzimanje

ZIP
Data Sheets
3
Datablad_2/2-vägs magnetventil Serie 21A.K_SV.pdf
preuzimanje
Datablad_Apparatuttag_SV.pdf
C003-32-6
preuzimanje
Datablad_Magnetspole Typ GDV/GDH_SV.pdf
GDV14230AY
preuzimanje
2/2-putni elektromagnetski ventil 21A2KV20
21A2KV20 x 1.0
2/2-putni elektromagnetski ventil 21A2KV20
2/2-putni elektromagnetski ventil Serija 21A; izravno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Standardna zavojnica BDA; Širina utikača 32mm; G 1/4"; DN 2mm; Tlak AC 0-22bar; Tlak DC 0-16bar; Ugradbena duljina 40mm
Dodaj u košaricu
GDV14230AY
GDV14230AY x 1.0
GDV14230AY
Magnetna zavojnica Tip GDV/GDH; za više tlakove/temperature; Širina utikača 32mm; Napon 230V/50Hz, 240V/60Hz; Odobrenje CSA/UL/VDE
Dodaj u košaricu
