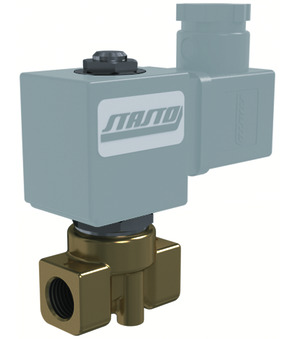

2/2-putni elektromagnetski ventil 21A2KV30-BDA08024CS-C003-32-6

2/2-putni elektromagnetski ventil 21A2KV30-BDA08024CS-C003-32-6

21A2KV30
2/2-putni elektromagnetski ventil Serija 21A; izravno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Standardna zavojnica BDA; Širina utikača 32mm; G 1/4"; DN 3mm; Tlak AC 0-10bar; Tlak DC 0-6bar; Ugradbena duljina 40mm
BDA08024CS
Magnetna zavojnica Tip BDA; Standard; Širina utikača 32mm; Napon 24VDC
C003-32-6
Utičnica za uređaj; Širina utikača 32mm; Standard; Napon 0...250VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.52 kg
Kratki broj stavke:21A2KV30BDA08024CSC003326

21A2KV30
2/2-smjerni elektromagnetski ventil Series 21A; izravno kontrolirani; NC; Tijelo brass; Vodeća cijev stainless steel jednodijelni; pečat FKM; Srednja temperatura -10...+120°C; Standardna zavojnica BDA; Širina čepa 32mm; G 1/4"; DN 3mm; Pritisak AC 0-10bar; Pritisak DC 0-6bar; Duljina 40mm
BDA08024CS
Svitak solenoida type BDA; standard; Širina čepa 32mm; Napetost 24VDC
C003-32-6
connector; Širina čepa 32mm; Standard; Napetost 0...250VAC/DC

This product has no valid combination.

dimenzija
Unutarnji navoj	G 1/4"
DN	3 mm
Ugradbena duljina	40 mm
Dizajni
Širina utikača	32 mm
Izvršenje
Izvedba	Standard
Električne ključne figure
Napon	24VDC
Vrsta napona	DC
Pritisak
Tlak AC	0...10 bar
Tlak DC	0...6 bar
Materijali
Brtva	FKM
Karakteristike
Zavojnica	BDA
Temperatura medija	-10...+120 °C
Odobrenje	CE
