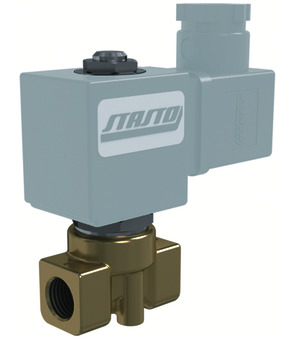

2/2-putni elektromagnetski ventil 21A3ZV30
2/2-putni elektromagnetski ventil Serija 21A; izravno upravljan; NO; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; širina utikača 32mm; G 1/8"; DN 3mm; Tlak AC/DC 0-10bar; Ugradbena duljina 40mm; Standardna zavojnica BDA
Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.18 kg
Kratki broj stavke:21A3ZV30
Zemlja porijekla: Italija
Težina: 0.18 kg
Kratki broj stavke:21A3ZV30
2/2-putni elektromagnetski ventil Serija 21A; izravno upravljan; NO; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; širina utikača 32mm; G 1/8"; DN 3mm; Tlak AC/DC 0-10bar; Ugradbena duljina 40mm; Standardna zavojnica BDA
| dimenzija | |
|---|---|
| Unutarnji navoj | G 1/8" |
| DN | 3 mm |
| Ugradbena duljina | 40 mm |
| Dizajni | |
| Širina utikača | 32 mm |
| Pritisak | |
| Tlak AC/DC | 0...10 bar |
| Materijali | |
| Brtva | FKM |
| Karakteristike | |
| Zavojnica | BDA |
| Temperatura medija | -10...+120 °C |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_2/2-putni elektromagnetski ventil Serija 21A.Z_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_21A3ZV30.stp
preuzimanje
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21A.Z_CS.pdf
preuzimanje
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
preuzimanje
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - přímo řízené_CS.pdf
preuzimanje
Data Sheets
1Datablad_2/2-vejs magnetventil Serie 21A.Z_DA_DK.pdf
preuzimanje
Datenblätter
1Datenblatt_2/2-Wege-Magnetventil Serie 21A.Z_DE.pdf
preuzimanje
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
preuzimanje
Konformitätserklärungen
1Konformitätserklärung_2/2-Wege Magnetventile - direktgesteuert_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά 21A.Z_EL_GR.pdf
preuzimanje
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21A.Z_EN.pdf
preuzimanje
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - directly operated_EN.pdf
preuzimanje
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - directly operated_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula solenoide de 2/2 vías Serie 21A.Z_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_2/2-tie magneettiventtiili Sarja 21A.Z_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Électrovanne 2/2 voies Série 21A.Z_FR.pdf
preuzimanje
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21A.Z_HU.pdf
preuzimanje
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - közvetlen vezérléssel_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Elettrovalvola 2/2 vie Serie 21A.Z_IT.pdf
preuzimanje
Data Sheets
1Datablad_2/2-veis magnetventil Serie 21A.Z_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_2/2-weg magneetventiel Serie 21A.Z_NL.pdf
preuzimanje
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21A.Z_PL.pdf
preuzimanje
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
preuzimanje
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie bezpośrednie_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă electromagnetică cu 2/2 căi serie 21A.Z_RO.pdf
preuzimanje
Podatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21A.Z_SL.pdf
preuzimanje
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
preuzimanje
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - direktno krmiljeni_SL.pdf
preuzimanje
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21A.Z_SRLATIN.pdf
preuzimanje
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
preuzimanje
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - direktno upravljani_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_2/2-vägs magnetventil Serie 21A.Z_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
