2/2-putni elektromagnetski ventil Serija 21A.K Store

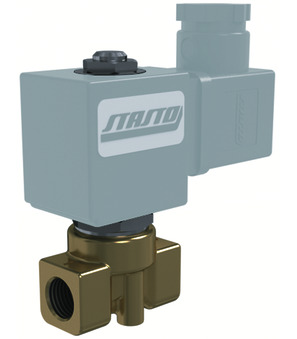

2/2-putni elektromagnetski ventil 21A5KV45-GDV14230AY

2/2-putni elektromagnetski ventil 21A5KV45-GDV14230AY

21A5KV45
2/2-putni elektromagnetski ventil Serija 21A; izravno upravljan; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Standardna zavojnica BDA; Širina utikača 32mm; G 3/8"; DN 4,5mm; Tlak AC 0-5bar; Tlak DC 0-2bar; Ugradbena duljina 46mm
GDV14230AY
Magnetna zavojnica Tip GDV/GDH; za više tlakove/temperature; Širina utikača 32mm; Napon 230V/50Hz, 240V/60Hz; Odobrenje CSA/UL/VDE

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.56 kg
Kratki broj stavke: 21A5KV45GDV14230AY

21A5KV45
2/2-smjerni elektromagnetski ventil Series 21A; izravno kontrolirani; NC; Tijelo brass; Vodeća cijev stainless steel jednodijelni; pečat FKM; Srednja temperatura -10...+120°C; Standardna zavojnica BDA; Širina čepa 32mm; G 3/8"; DN 4,5mm; Pritisak AC 0-5bar; Pritisak DC 0-2bar; Duljina 46mm
GDV14230AY
Svitak solenoida type GDV/GDH; za više tlakove/temperature; Širina čepa 32mm; Napetost 230V/50Hz, 240V/60Hz; Dozvola CSA/UL/VDE

This product has no valid combination.

dimenzija
Unutarnji navoj	G 3/8"
DN	4,5 mm
Ugradbena duljina	46 mm
Dizajni
Širina utikača	32 mm
Električne ključne figure
Napon	230V/50Hz-240V/60Hz
Pritisak
Tlak AC	0...5 bar
Tlak DC	0...2 bar
Materijali
Brtva	FKM
Karakteristike
Zavojnica	BDA
Temperatura medija	-10...+120 °C
Odobrenje	UL/CSA/VDE
