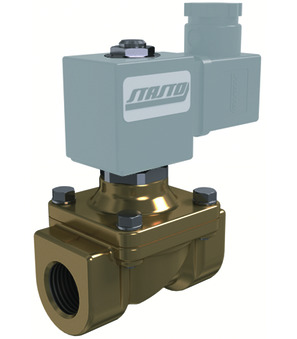

21HT3K0V110-GDV-GDV14220CS-C003-32-LV-1

21HT3K0V110-GDV-GDV14220CS-C003-32-LV-1

21HT3K0V110-GDV
2/2-putni elektromagnetski ventil Serija 21H..K0V; prisilno upravljan; NC; Tijelo Mjed; Vodilna cijev od nehrđajućeg čelika; Brtva FKM; širina utikača 32mm; G 3/8"; DN 11mm; Tlak AC 0-14bar; Tlak DC 0-14bar; Medij -10/+140°C; Ugradbena duljina 56mm; Standardna zavojnica GDV
GDV14220CS
Magnetska zavojnica Tip GDV/GDH; za više tlakove/temperature; širina utikača 32mm; Napon 220VDC; Odobrenje CE
C003-32-LV-1
Utičnica za uređaj; širina utikača 32mm; s ugrađenom žutom LED diodom i VDR-om; Napon 230VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.85 kg
Kratki broj stavke: 21HT3K0V110GDVGDV14220CSC00332LV1
https://www.stasto.rs/web/image/product.template/193922/image_1920?unique=10c6678

21HT3K0V110-GDV
2/2-putni elektromagnetski ventil Serija 21H..K0V; prisilno upravljan; NC; Tijelo Mjed; Vodilna cijev od nehrđajućeg čelika; Brtva FKM; širina utikača 32mm; G 3/8"; DN 11mm; Tlak AC 0-14bar; Tlak DC 0-14bar; Medij -10/+140°C; Ugradbena duljina 56mm; Standardna zavojnica GDV
GDV14220CS
Magnetska zavojnica Tip GDV/GDH; za više tlakove/temperature; širina utikača 32mm; Napon 220VDC; Odobrenje CE
C003-32-LV-1
Utičnica za uređaj; širina utikača 32mm; s ugrađenom žutom LED diodom i VDR-om; Napon 230VAC/DC

19.693,00 din. 19693.0 RSD 19.693,00 din.

cena na zahtev

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Unutarnji navoj G 3/8"
DN 11 mm
Ugradbena duljina 56 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba s ugrađenom žutom LED diodom i VDR-om
Električne ključne figure
Napon 220VDC
Pritisak
Tlak AC 0...14 bar
Tlak DC 0...14 bar
Materijali
Brtva FKM
Karakteristike
Zavojnica GDV
Temperatura medija -10...+140 °C
Odobrenje CE
