21HT4K0Y160-BDV08230AY-C003-32-6

21HT4K0Y160-BDV08230AY-C003-32-6

21HT4K0Y160

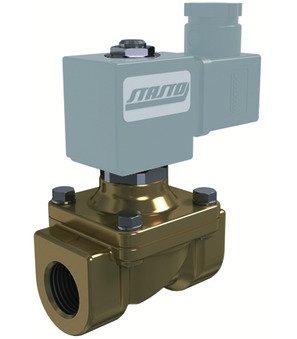

2/2-putni elektromagnetski ventil Serija 21H..K0Y; prisilno upravljan; NC; Tijelo Mjed; Vodilna cijev od nehrđajućeg čelika; Brtva NBR; Temperatura medija -10...+90°C; Širina utikača 32mm; G 1/2"; DN 16mm; Tlak AC 0-14bar; Tlak DC 0-2,5bar; Ugradbena duljina 70mm; Standardna zavojnica BDA
BDV08230AY
Magnetna zavojnica Tip BDV; za vlažno okruženje; Odobrenje CSA/UL/VDE; Širina utikača 32mm; Napon 230V/50Hz, 240V/60Hz
C003-32-6
Utičnica za uređaj; Širina utikača 32mm; Standard; Napon 0...250VAC/DC

Intrastat No.: 84818099
Country of origin: Italija
Weight: 1.15 kg
Short Itemnumber: 21HT4K0Y160BDV08230AYC003326
https://www.stasto.rs/web/image/product.template/184363/image_1920?unique=e04ce20

21HT4K0Y160
2/2-smjerni elektromagnetski ventil Series 21H..K0Y; prisilno kontroliran; NC; Tijelo brass; Vodeća cijev od nehrđajućeg čelika; pečat NBR; Srednja temperatura -10...+90°C; Širina čepa 32mm; G 1/2"; DN 16mm; Pritisak AC 0-14bar; Pritisak DC 0-2,5bar; Duljina 70mm; Standardna zavojnica BDA
BDV08230AY
magnetska zavojnica type BDV; za vlažna okruženja; Dozvola CSA/UL/VDE; širina konektora 32mm; Napetost 230V/50Hz, 240V/60Hz
C003-32-6
Utičnica za uređaj; Širina utikača 32mm; Standard; Napon 0...250VAC/DC

15.381,00 din. 15381.0 RSD 15.381,00 din.

cena na zahtev

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Availability:
Kontaktirajte nas

Podjeli

dimenzija
Unutarnji navoj G 1/2"
DN 16 mm
Ugradbena duljina 70 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 230V/50Hz-240V/60Hz
Vrsta napona AC
Pritisak
Tlak AC 0...14 bar
Tlak DC 0...2,5 bar
Materijali
Brtva NBR
Karakteristike
Zavojnica BDA
Temperatura medija -10...+90 °C
Odobrenje UL/CSA/VDE
