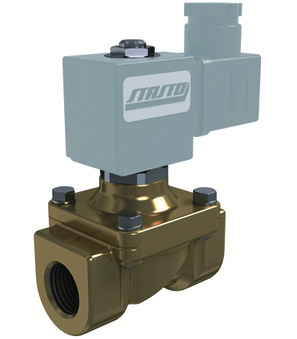

2/2-putni elektromagnetski ventil 21HT5K0V160-GDV-GDV14024CY

2/2-putni elektromagnetski ventil 21HT5K0V160-GDV-GDV14024CY

21HT5K0V160-GDV
2/2-putni elektromagnetski ventil Serija 21H..K0V; prisilno upravljan; NC; Tijelo Mjed; Vodilna cijev od nehrđajućeg čelika; Brtva FKM; Širina utikača 32mm; G 3/4"; DN 16mm; Tlak AC 0-14bar; Tlak DC 0-14bar; Radni medij -10/+140°C; Ugradbena duljina 70mm; Standardna zavojnica GDV
GDV14024CY
Magnetna zavojnica Tip GDV/GDH; za više tlakove/temperature; Širina utikača 32mm; Napon 24VDC; Odobrenje CSA/UL/VDE

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.97 kg
Kratki broj stavke: 21HT5K0V160GDVGDV14024CY
https://www.stasto.rs/web/image/product.template/182312/image_1920?unique=10c6678

21HT5K0V160-GDV
2/2-smjerni elektromagnetski ventil Series 21H..K0V; prisilno kontroliran; NC; Tijelo brass; Vodeća cijev od nehrđajućeg čelika; pečat FKM; Širina čepa 32mm; G 3/4"; DN 16mm; Pritisak AC 0-14bar; Pritisak DC 0-14bar; srednji -10/+140°C; Duljina 70mm; Standardna zavojnica GDV
GDV14024CY
Svitak solenoida type GDV/GDH; za više tlakove/temperature; Širina čepa 32mm; Napetost 24VDC; Dozvola CSA/UL/VDE

19.963,00 din. 19963.0 RSD 19.963,00 din.

cena na zahtev

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Unutarnji navoj G 3/4"
DN 16 mm
Ugradbena duljina 70 mm
Dizajni
Širina utikača 32 mm
Električne ključne figure
Napon 24VDC
Pritisak
Tlak AC 0...14 bar
Tlak DC 0...14 bar
Materijali
Brtva FKM
Karakteristike
Zavojnica GDV
Temperatura medija -10...+140 °C
Odobrenje UL/CSA/VDE
