2/2-putni elektromagnetski ventil Serija 21H..K0Y Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – prisilno upravljani
  5. 2/2-putni elektromagnetski ventil Serija 21H..K0Y
  6. 21HT5K0Y160-GDV14024CY

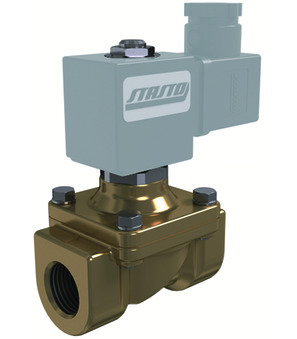

21HT5K0Y160-GDV14024CY

21HT5K0Y160-GDV14024CY

21HT5K0Y160
2/2-putni elektromagnetski ventil Serija 21H..K0Y; prisilno upravljan; NC; Kućište Mjed; Vodilna cijev od nehrđajućeg čelika; Brtva NBR; Temperatura medija -10...+90°C; Širina utikača 32mm; G 3/4"; DN 16mm; Tlak AC 0-14bar; Tlak DC 0-1,5bar; Ugradbena duljina 70mm; Standardna zavojnica BDA
GDV14024CY
Magnetna zavojnica Tip GDV/GDH; za više tlakove/temperature; Širina utikača 32mm; Napon 24VDC; Odobrenje CSA/UL/VDE

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.97 kg
Kratki broj stavke: 21HT5K0Y160GDV14024CY
https://www.stasto.rs/web/image/product.template/184764/image_1920?unique=e04ce20

21HT5K0Y160
2/2-smjerni elektromagnetski ventil Series 21H..K0Y; prisilno kontroliran; NC; Tijelo brass; Vodeća cijev od nehrđajućeg čelika; pečat NBR; Srednja temperatura -10...+90°C; Širina čepa 32mm; G 3/4"; DN 16mm; Pritisak AC 0-14bar; Pritisak DC 0-1,5bar; Duljina 70mm; Standardna zavojnica BDA
GDV14024CY
magnetska zavojnica type GDV/GDH; za više tlakove/temperature; širina konektora 32mm; Napetost 24VDC; Dozvola CSA/UL/VDE

18.847,00 din. 18847.0 RSD 18.847,00 din.

cena na zahtev

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Unutarnji navoj G 3/4"
DN 16 mm
Ugradbena duljina 70 mm
Dizajni
Širina utikača 32 mm
Električne ključne figure
Napon 24VDC
Pritisak
Tlak AC 0...14 bar
Tlak DC 0...1,5 bar
Materijali
Brtva NBR
Karakteristike
Zavojnica BDA
Temperatura medija -10...+90 °C
Odobrenje UL/CSA/VDE
