2/2-putni elektromagnetski ventil 21IH4K1V160-GDV-GDV14024DY-C003-32-6

Price:

39.362,00 din.
2/2-putni elektromagnetski ventil Serija 21IH Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – prisilno upravljani
  5. 2/2-putni elektromagnetski ventil Serija 21IH
  6. 21IH4K1V160-GDV-GDV14024DY-C003-32-6

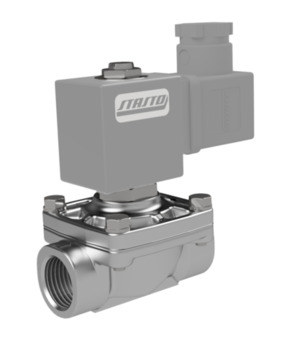

2/2-putni elektromagnetski ventil 21IH4K1V160-GDV-GDV14024DY-C003-32-6
21HT4K0Y160-GDV-GDV14220CS-C003-32-LV-1
21HT4K0Y160-GDV-GDV14220CS-C003-32-LV-1
18.882,00 din.
18.882,00 din.
2/2-putni elektromagnetski ventil 21IH4K1V160-GDV-GDV14024DY-C003-31-CV20-6
2/2-putni elektromagnetski ventil 21IH4K1V160-GDV-GDV14024DY-C003-31-CV20-6
40.549,00 din.
40.549,00 din.

2/2-putni elektromagnetski ventil 21IH4K1V160-GDV-GDV14024DY-C003-32-6

21IH4K1V160-GDV
2/2-putni elektromagnetski ventil Serija 21IH; prisilno upravljan; NC; Tijelo Nehrđajući čelik 1.4401; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Širina utikača 32mm; G 1/2"; DN 16mm; Tlak AC 0-14bar; Tlak DC 0-14bar; Medij -10/+140°C; Ugradbena duljina 68mm; Standardna zavojnica GDV
GDV14024DY
Magnetska zavojnica Tip GDV/GDH; za više tlakove/temperature; Širina utikača 32mm; Napon 24V/50-60Hz; Odobrenje CSA/UL/VDE
C003-32-6
Utičnica za uređaj; Širina utikača 32mm; Standard; Napon 0...250VAC/DC

Intrastat broj: 84812090
Zemlja porijekla: Italija
Težina: 0.85 kg
Kratki broj stavke:21IH4K1V160GDVGDV14024DYC003326
https://www.stasto.rs/web/image/product.template/194902/image_1920?unique=eb38ccc

21IH4K1V160-GDV
2/2-smjerni elektromagnetski ventil Series 21IH; prisilno kontroliran; NC; Tijelo stainless steel 1.4401; Vodeća cijev stainless steel jednodijelni; pečat FKM; Širina čepa 32mm; G 1/2"; DN 16mm; Pritisak AC 0-14bar; Pritisak DC 0-14bar; srednji -10/+140°C; Duljina 68mm; Standardna zavojnica GDV
GDV14024DY
Svitak solenoida type GDV/GDH; za više tlakove/temperature; Širina čepa 32mm; Napetost 24V/50-60Hz; Dozvola CSA/UL/VDE
C003-32-6
connector; Širina čepa 32mm; Standard; Napetost 0...250VAC/DC

39.362,00 din. 39362.0 RSD 39.362,00 din.

cena na zahtev

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC
  • Tlak DC
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 1/2"
DN 16 mm
Ugradbena duljina 68 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 24V/50-60Hz
Pritisak
Tlak AC 0...14 bar
Tlak DC 0...14 bar
Karakteristike
Zavojnica GDV
Temperatura medija -10...+140 °C
Odobrenje UL/CSA/VDE
