Cijene u kataloškom obliku STASTO RS
2/2-putni elektromagnetski ventil Serija 21W-MR Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 2/2-putni elektromagnetski ventili – pilotno upravljani
  5. 2/2-putni elektromagnetski ventil Serija 21W-MR
  6. 21W7KB500-MR-BDA08024CS-C003-32-LV-2

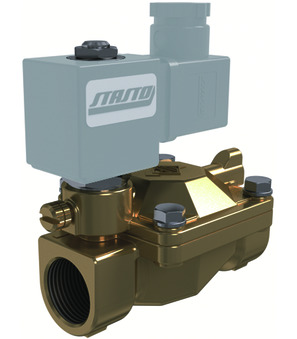

21W7KB500-MR-BDA08024CS-C003-32-LV-2

21W7KB500-MR-BDA08024CS-C003-32-LV-2

21W7KB500-MR
2/2-putni elektromagnetski ventil Serija 21W-MR; predupravljen; NC; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva NBR; Temperatura medija -10...+90°C; s podesivim kašnjenjem zatvaranja; Ručni pogon; Standardna zavojnica BDA; širina utikača 32mm; G 2"; DN 50mm; Tlak AC/DC 0,2-10bar; Ugradbena duljina 172mm
BDA08024CS
Magnetska zavojnica Tip BDA; Standard; širina utikača 32mm; Napon 24VDC
C003-32-LV-2
Utičnica za uređaj; širina utikača 32mm; s ugrađenom žutom LED diodom i VDR-om; Napon 24VAC/DC

Intrastat broj: 84812090
Zemlja porijekla: Italija
Težina: 4.9 kg
Kratki broj stavke: 21W7KB500MRBDA08024CSC00332LV2
https://www.stasto.rs/web/image/product.template/192426/image_1920?unique=a5dbf42

21W7KB500-MR
2/2-smjerni elektromagnetski ventil Series 21W-MR; unaprijed kontrolirani; NC; Tijelo brass; Vodeća cijev stainless steel jednodijelni; pečat NBR; Srednja temperatura -10...+90°C; s podesivom odgodom zatvaranja; Ručni rad; Standardna zavojnica BDA; Širina čepa 32mm; G 2"; DN 50mm; Pritisak AC/DC 0,2-10bar; Duljina 172mm
BDA08024CS
Svitak solenoida type BDA; standard; Širina čepa 32mm; Napetost 24VDC
C003-32-LV-2
connector; Širina čepa 32mm; sa ugrađenom LED žutom i VDR; Napetost 24VAC/DC

62.428,00 din. 62428.0 RSD 62.428,00 din.

cena na zahtev

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Tip zavojnice 2
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC/DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Unutarnji navoj G 2"
DN 50 mm
Ugradbena duljina 172 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba s ugrađenom žutom LED diodom i VDR-om
Električne ključne figure
Napon 24VDC
Vrsta napona DC
Pritisak
Tlak AC/DC 0,2...10 bar
Materijali
Brtva NBR
Karakteristike
Zavojnica BDA
Temperatura medija -10...+90 °C
Odobrenje CE
