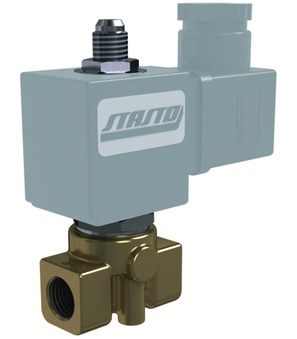

3/2-putni elektromagnetski ventil 31A3FV15-U-BDA08012CS-C003-31-CV20-6

Price:

13.148,00 din.
3/2-putni elektromagnetski ventil Serija 31A Store
  1. Proizvodi
  2. spojnice
  3. Magnetni ventili za tekućine i plinove
  4. 3/2-putni elektromagnetski ventili – izravno upravljani
  5. 3/2-putni elektromagnetski ventil Serija 31A
  6. 31A3FV15-U-BDA08012CS-C003-31-CV20-6
3/2-putni elektromagnetski ventil 31A3FV15-U-BDA08012CS-C003-31-CV20-6
31A3FV15-U-BDA08012CS-C003-32-6
31A3FV15-U-BDA08012CS-C003-32-6
11.962,00 din.
11.962,00 din.
31A3AV15-BDA08012CS-C003-31-CV20-6
31A3AV15-BDA08012CS-C003-31-CV20-6
10.657,00 din.
10.657,00 din.

3/2-putni elektromagnetski ventil 31A3FV15-U-BDA08012CS-C003-31-CV20-6

31A3FV15-U
3/2-putni elektromagnetski ventil Serija 31A; izravno upravljan; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Univerzalna funkcija (Priključak tlaka proizvoljan); Standardna zavojnica BDA; Širina utikača 32mm; G 1/8"; DN 1,5/1,5mm; Tlak AC/DC 0-10bar; Ugradbena duljina 40mm
BDA08012CS
Magnetna zavojnica Tip BDA; Standard; Širina utikača 32mm; Napon 12VDC
C003-31-CV20-6
Utičnica za uređaj; Širina utikača 32mm; s ubrizganim PVC kabelom (2 m); Napon 0...250VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.47 kg
Kratki broj stavke:31A3FV15UBDA08012CSC00331CV206
https://www.stasto.rs/web/image/product.template/195733/image_1920?unique=eb38ccc

31A3FV15-U
3/2-smjerni elektromagnetski ventil Series 31A; izravno kontrolirani; Tijelo brass; Vodeća cijev stainless steel jednodijelni; pečat FKM; Srednja temperatura -10...+120°C; Univerzalna funkcija (Svaki tlačni priključak); Standardna zavojnica BDA; Širina čepa 32mm; G 1/8"; DN 1,5/1,5mm; Pritisak AC/DC 0-10bar; Duljina 40mm
BDA08012CS
Svitak solenoida type BDA; standard; Širina čepa 32mm; Napetost 12VDC
C003-31-CV20-6
connector; Širina čepa 32mm; s ubrizganim PVC kabelom (2 m); Napetost 0...250VAC/DC

13.148,00 din. 13148.0 RSD 13.148,00 din.

cena na zahtev

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC/DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 1/8"
DN 1,5/1,5 mm
Ugradbena duljina 40 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba s ubrizganim PVC kabelom (2 m)
Električne ključne figure
Napon 12VDC
Vrsta napona DC
Pritisak
Tlak AC/DC 0...10 bar
Materijali
Brtva FKM
Karakteristike
Zavojnica BDA
Temperatura medija -10...+120 °C
Odobrenje CE
