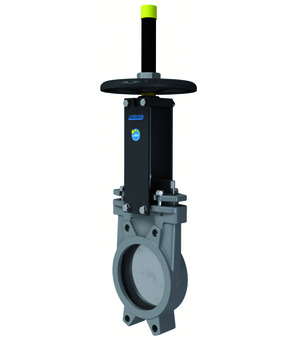

Pločni zasun s ručnim kolom A1V2I2-5-50
Pločni zasun s ručnim kolom Serija A1V; Izvedba s međuflanskom montažom; rastuće vreteno; Kućište 1.4408; Klizna ploča 1.4401; mekano brtvljen EPDM; Pakiranje PTFE-sintetički/EPDM; Nazivni prirubnički tlak PN10; jednostrano brtveći; Temperatura medija -5...+90°C; DN 50mm; Ugradbena duljina 40mm; Raspon tlaka 0...10bar
Intrastat broj: 84818063
Zemlja porijekla: Španjolska
Težina: 6.85 kg
Kratki broj stavke:A1V2I2550
Zemlja porijekla: Španjolska
Težina: 6.85 kg
Kratki broj stavke:A1V2I2550
Pločni zasun s ručnim kolom Serija A1V; Izvedba s međuflanskom montažom; rastuće vreteno; Kućište 1.4408; Klizna ploča 1.4401; mekano brtvljen EPDM; Pakiranje PTFE-sintetički/EPDM; Nazivni prirubnički tlak PN10; jednostrano brtveći; Temperatura medija -5...+90°C; DN 50mm; Ugradbena duljina 40mm; Raspon tlaka 0...10bar
| dimenzija | |
|---|---|
| DN | 50 mm |
| Ugradbena duljina | 40 mm |
| Pritisak | |
| Raspon tlaka | 0...10 bar |
| Karakteristike | |
| Temperatura medija | -5...+90 °C |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_Nožasti zasun_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_A1V2I2550.stp
preuzimanje
Datové listy
1Datový list_nožová šoupátka_CS.pdf
preuzimanje
Montážní a provozní návody
1Návod k montáži a obsluze_nožová šoupátka_CS.pdf
preuzimanje
Prohlášení o shodě
1Prohlášení o shodě_nožová šoupátka_CS.pdf
preuzimanje
Data Sheets
1Datablad_Pladespjæld_DA_DK.pdf
preuzimanje
Datenblätter
1Datenblatt_Plattenschieber_DE.pdf
preuzimanje
Montage- und Betriebsanleitungen
1Montage- und Betriebsanleitung_Plattenschieber_DE.pdf
preuzimanje
Konformitätserklärungen
1Konformitätserklärung_Plattenschieber_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Συρταρωτή δικλείδα πλακών_EL_GR.pdf
preuzimanje
Data Sheets
1Data sheet_Knife gate valve_EN.pdf
preuzimanje
Assembly and Operating Instructions
1Assembly and operating instructions_Knife gate valve_EN.pdf
preuzimanje
Declarations of Conformity
1Declaration of conformity_Knife gate valve_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula de guillotina_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_Levyventtiili_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Vanne-porte à plaques_FR.pdf
preuzimanje
Adatlapok
1Adatlap_tolózárak_HU.pdf
preuzimanje
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_tolózárak_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_tolózárak_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Serranda a ghigliottina_IT.pdf
preuzimanje
Data Sheets
1Datablad_Skyvespjeldventil_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_Platenafsluiter_NL.pdf
preuzimanje
Karty katalogowe
1Arkusz danych_zasuwa nożowa_PL.pdf
preuzimanje
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_zasuwa nożowa_PL.pdf
preuzimanje
Deklaracje zgodności
1Deklaracja zgodności_zasuwa nożowa_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă cu cuțit_RO.pdf
preuzimanje
Podatkovni listi
1Podatkovni list_Ploščati ventili_SL.pdf
preuzimanje
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_Ploščati ventili_SL.pdf
preuzimanje
Izjave o skladnosti
1Izjava o skladnosti_Ploščati ventili_SL.pdf
preuzimanje
Data Sheets
1Tehnički list_zasun_SRLATIN.pdf
preuzimanje
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_zasun_SRLATIN.pdf
preuzimanje
Declarations of Conformity
1Deklaracija o usklađenosti_zasun_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_Spjällventil_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
