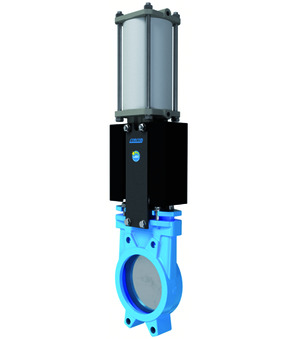

Nožasti zasun s pneumatskim pogonom dvostrukog djelovanja Series AB1N; Vafel verzija; nodularni ljev EN-GJS-500-7; klizna ploča 1.4301; meko brtvljenje EPDM; pakirati PTFE-sintetički/EPDM; vijci Nehrđajući čelik ( Inox) ; Blatobrani od nehrđajućeg čelika; Nazivni tlak prirubnice PN10; brtvljenje s obje strane; Porezni pritisak 5,5...8bar; Srednja temperatura -5...+90°C; DN 100mm; Dužina ugradnje 50mm; Područje ispisa 0...10bar
Zemlja porijekla: Španjolska
Težina: 12.4 kg
Kratki broj stavke: AB1N2H25100B01
Nožasti zasun s pneumatskim pogonom dvostrukog djelovanja Series AB1N; Vafel verzija; nodularni ljev EN-GJS-500-7; klizna ploča 1.4301; meko brtvljenje EPDM; pakirati PTFE-sintetički/EPDM; vijci Nehrđajući čelik ( Inox) ; Blatobrani od nehrđajućeg čelika; Nazivni tlak prirubnice PN10; brtvljenje s obje strane; Porezni pritisak 5,5...8bar; Srednja temperatura -5...+90°C; DN 100mm; Dužina ugradnje 50mm; Područje ispisa 0...10bar
Tehničke specifikacije
| Raspon tlaka | 0...10 bar |
|---|---|
| DN | 100 mm |
| Ugradbena duljina | 50 mm |
| Raspon tlaka | 0...10 bar |
| DN | 100 mm |
| Ugradbena duljina | 50 mm |
AB1N2H2-5-100-B-01
Dokumenti
German / Deutsch
Tehnički listovi
1-
PDF
Datenblatt · Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie AB1N · DE
Podatkovni list 15,2 MB Ažurirano 13.06.2026
English
Tehnički listovi
1-
PDF
Data sheet · Knife gate valve with double acting actuator Series AB1N · EN
Podatkovni list 11,2 MB Ažurirano 13.06.2026
