BA040-032-D0-ABS51-C001-22-C002-31-LV-1

BA040-032-D0-ABS51-C001-22-C002-31-LV-1

BA040-032-D0

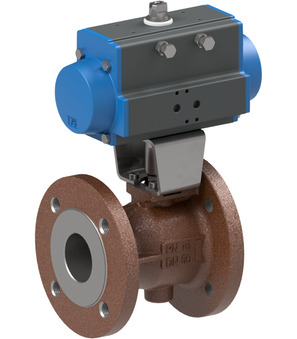

Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA040; Prirubnica PN16; Kućište GG25; Kugla 1.4301; Brtve PTFE/NBR; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+120°C; Raspon tlaka 0...16bar; Nazivni promjer 32mm; Ugradbena duljina 130mm; Ugradbena duljina EN558-1R14; Pogon PAD052
ABS51
Sastavljeni upravljački ventil Serija ABS; NAMUR; Prigušivač buke; Standardna zavojnica C001; širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetna zavojnica Tip C001; širina utikača 22mm; Napon 230V/50-60Hz
C002-31-LV-1
Utičnica za uređaj; širina utikača 22mm; s ugrađenom žutom LED diodom i VDR-om; Napon 230VAC/DC

Intrastat broj: 84818081
Zemlja porijekla: Italija
Težina: 4.93 kg
Kratki broj stavke: BA040032D0ABS51C00122C00231LV1
https://www.stasto.rs/web/image/product.template/198129/image_1920?unique=d913bff

BA040-032-D0
Kuglasti ventil s prirubnicom s rotacijskim pogonom na komprimirani zrak Series BA040; sub-base PN16; Kućište GG25; ball 1.4301; Brtve PTFE/NBR; pogon dvostrukog djelovanja; Porezni pritisak 5,5...8bar; Srednja temperatura -10...+120°C; Područje ispisa 0...16bar; Nazivni promjer 32mm; Dužina ugradnje 130mm; Duljina EN558-1R14; pogon PAD052
ABS51
Ugrađen regulacijski ventil Series ABS; NAMUR; prigušivač; Standardna zavojnica C001; Širina čepa 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD052-270
C001-22
magnetska zavojnica type C001; širina konektora 22mm; Napetost 230V/50-60Hz
C002-31-LV-1
connector; širina konektora 22mm; s ugrađenom LED žutom i VDR; Napetost 230VAC/DC

75.858,00 din. 75858.0 RSD 75.858,00 din.

cena na zahtev

  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Raspon tlaka
  • Zavojnica
  • Pogon

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Ventilskočno sučelje Namur 1/4"
DN 32 mm
Ugradbena duljina 130 mm
Dizajni
Širina utikača 22
Izvršenje
Izvedba s ugrađenom žutom LED diodom i VDR-om
Električne ključne figure
Napon 230V/50-60Hz
Pritisak
Raspon tlaka 0...16 bar
Karakteristike
Zavojnica C001
Pogon PAD052
