BA040-050-D0-ABS51-C001-22-C002-31-6

Price:

95.128,00 din.
Cijene u kataloškom obliku STASTO RS
Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA040-D Store
  1. Proizvodi
  2. spojnice
  3. Kuglasti ventili – automatski
  4. Prirubnički kuglasti ventili – pneumatski
  5. Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA040-D
  6. BA040-050-D0-ABS51-C001-22-C002-31-6

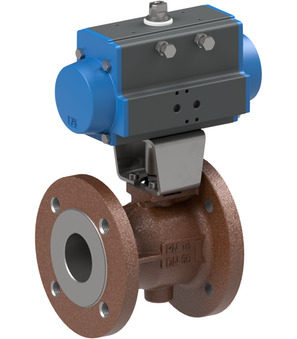

BA040-050-D0-ABS51-C001-22-C002-31-6

BA040-050-D0-ABS51-C001-22-C002-31-6

BA040-050-D0
Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA040; Prirubnica PN16; Kućište GG25; Kugla 1.4301; Brtve PTFE/NBR; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+120°C; Raspon tlaka 0...16bar; Nazivni promjer 50mm; Ugradbena duljina 150mm; Ugradbena duljina EN558-1R14; Pogon PAD075
ABS51
Sastavljeni upravljački ventil Serija ABS; NAMUR; Prigušivač buke; Standardna zavojnica C001; Širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetna zavojnica Tip C001; Širina utikača 22mm; Napon 230V/50-60Hz
C002-31-6
Utičnica za uređaj; Širina utikača 22mm; Standard; Napon 0-250VAC/DC

Intrastat broj: 84818081
Zemlja porijekla: Italija
Težina: 11.69 kg
Kratki broj stavke:BA040050D0ABS51C00122C002316
https://www.stasto.rs/web/image/product.template/198140/image_1920?unique=3970b0b

BA040-050-D0
Kuglasti ventil s prirubnicom s rotacijskim pogonom na komprimirani zrak Series BA040; sub-base PN16; Kućište GG25; ball 1.4301; Brtve PTFE/NBR; dvosmjerni pogon; Porezni pritisak 5,5...8bar; Srednja temperatura -10...+120°C; Područje ispisa 0...16bar; Nazivni promjer 50mm; Dužina ugradnje 150mm; Duljina EN558-1R14; pogon PAD075
ABS51
Ugrađen regulacijski ventil Series ABS; NAMUR; prigušivač; Standardna zavojnica C001; Širina čepa 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD052-270
C001-22
magnetska zavojnica type C001; širina konektora 22mm; Napetost 230V/50-60Hz
C002-31-6
connector; širina konektora 22mm; Standard; Napetost 0-250VAC/DC

95.128,00 din. 95128.0 RSD 95.128,00 din.

cena na zahtev

  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Raspon tlaka
  • Zavojnica
  • Pogon

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Ventilskočno sučelje Namur 1/4"
DN 50 mm
Ugradbena duljina 150 mm
Dizajni
Širina utikača 22
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 230V/50-60Hz
Pritisak
Raspon tlaka 0...16 bar
Karakteristike
Zavojnica C001
Pogon PAD075
