Cijene u kataloškom obliku STASTO RS

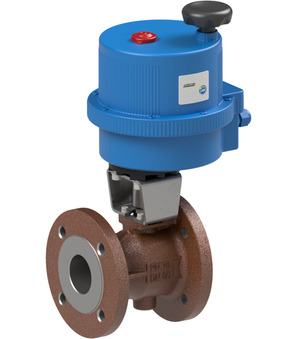

Prirubnički kuglasti ventil s električnim pogonom Serija BA040 Store
  1. Proizvodi
  2. spojnice
  3. Kuglasti ventili – automatski
  4. Ostali asortiman - A03
  5. Prirubnički kuglasti ventil s električnim pogonom Serija BA040
  6. BA040-40-T0-ABS53-C001-03-C002-31-6-EB0X01
BA040-40-T0-ABS53-C001-03-C002-31-6-EB0X01

BA040-40-T0-ABS53-C001-03-C002-31-6-EB0X01

BA040-40-T0
Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BA040; Prirubnica PN16; Kućište GG25; Kugla 1.4301; Brtve PTFE/NBR; jednostruki pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+120°C; Raspon tlaka 0...16bar; Nazivni promjer 40mm; Ugradbena duljina 140mm; Ugradbena duljina EN558-1R14; Pogon PAS0855-B; sigurnosni položaj otvoreno
ABS53-C001-03-C002-31-6
ABS53
Sastavljeni upravljački ventil Serija ABS; NAMUR; Prigušivač buke; Standardna zavojnica C001; širina utikača 22mm; 3/2-putni-NAMUR-Magnetni ventil (NM32W1S-PR); Pogon PAS052-270
C001-03
Magnetna zavojnica Tip C001; širina utikača 22mm; Napon 24VDC / 48V/50-60Hz
C002-31-6
Utičnica za uređaj; širina utikača 22mm; Standard; Napon 0-250VAC/DC
EB0X01
Montažna krajnja sklopka kutija; IP65; 2 Mikroprekidač; prikladno za Pogoni PAD/PAS052-270; Prekidna snaga 4A/250VAC-1A/24VDC; Vrsta prekidača Crouzet 831613; Kontaktni materijal Srebro-nikl; Materijal kućišta Plastika

Intrastat broj: 84818081
Zemlja porijekla: Italija
Težina: 12.198 kg
Kratki broj stavke: BA04040T0ABS53C00103C002316EB0X01
https://www.stasto.rs/web/image/product.template/217905/image_1920?unique=0002b3b

BA040-40-T0
Kuglasti ventil s prirubnicom s rotacijskim pogonom na komprimirani zrak Series BA040; sub-base PN16; Kućište GG25; ball 1.4301; Brtve PTFE/NBR; pogon s jednostrukim djelovanjem; Porezni pritisak 5,5...8bar; Srednja temperatura -10...+120°C; Područje ispisa 0...16bar; Nazivni promjer 40mm; Dužina ugradnje 140mm; Duljina EN558-1R14; pogon PAS0855-B; Sigurnosni položaj open
ABS53-C001-03-C002-31-6
ABS53
Ugrađen regulacijski ventil Series ABS; NAMUR; prigušivač; Standardna zavojnica C001; Širina čepa 22mm; 3/2 način-NAMUR-Solenoidni ventil (NM32W1S-PR); pogon PAS052-270
C001-03
magnetska zavojnica type C001; širina konektora 22mm; Napetost 24VDC / 48V/50-60Hz
C002-31-6
connector; širina konektora 22mm; Standard; Napetost 0-250VAC/DC
EB0X01
Ugrađena kutija graničnog prekidača; IP65; 2 Mikro prekidač; pogodan za pogoni PAD/PAS052-270; izvedba prebacivanja 4A/250VAC-1A/24VDC; Tip prekidača Crouzet 831613; Kontaktni materijal silver-nickel; Materijal kućišta plastic

111.386,00 din. 111386.0 RSD 111.386,00 din.

cena na zahtev

  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Raspon tlaka
  • Kontaktni materijal
  • Materijal kućišta
  • Zavojnica
  • Pogon
  • Vrijeme podešavanja

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Montažno sučelje VDI/VDE 3845 80x30x20
Priključna sučelja 2 VDI/VDE 3845 80x30x30
Ventilskočno sučelje Namur 1/4"
DN 40 mm
Ugradbena duljina 140 mm
Dizajni
Širina utikača 22
Vrsta prekidača Crouzet 831613
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 24VDC / 48V/50-60Hz
Prekidna snaga 4A/250VAC-1A/24VDC
Pritisak
Raspon tlaka 0...16 bar
Materijali
Kontaktni materijal Srebro-nikl
Materijal kućišta plastika
Karakteristike
Zavojnica C001
Pogon PAS0855
