Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAC5 Store
  1. Proizvodi
  2. spojnice
  3. Kuglasti ventili – automatski
  4. Kuglasti ventili – pneumatski
  5. Kuglasti ventil s pneumatskim rotacijskim pogonom Serija BAC5
  6. BAC5-007-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

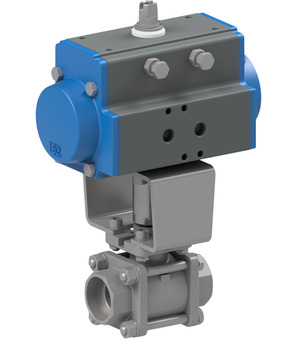

BAC5-007-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC5-007-SSTV-D0-ABS51-C001-03-C002-31-6-EB0X01

BAC5-007-SSTV-D0
kuglasti ventil s pneumatskim rotacijskim aktuatorom Series BAC5; zavareni krajevi; Kućište, ball 1.4401; brtve Ojačan PTFE-om/FKM; dvosmjerni pogon; kontrolni pritisak 5,5...8bar; srednje temperature -20...+160°C; nazivni promjer 32mm; raspon tlaka 0-25bar; duljina ugradnje 106mm; pogon PAD052
ABS51
Ugrađeni regulacijski ventil Series ABS; NAMUR; prigušivač; standardna zavojnica C001; širina konektora 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD052-270
C001-03
magnetska zavojnica type C001; širina konektora 22mm; Napetost 24VDC / 48V/50-60Hz
C002-31-6
connector; širina konektora 22mm; Standard; Napetost 0-250VAC/DC
EB0X01
Ugrađena granična sklopka; IP65; 2 mikroprekidač; pogodan za pogoni PAD/PAS052-270; sklopni kapacitet 4A/250VAC-1A/24VDC; tip prekidača Crouzet 831613; kontaktni materijal silver-nickel; materijal kućišta plastic

Intrastat broj: 84818081
Zemlja porijekla: Italija
Težina: 3.978 kg
Kratki broj stavke: BAC5007SSTVD0ABS51C00103C002316EB0X01
https://www.stasto.rs/web/image/product.template/220866/image_1920?unique=bc82944

BAC5-007-SSTV-D0
kuglasti ventil s pneumatskim rotacijskim aktuatorom Series BAC5; zavareni krajevi; Kućište, ball 1.4401; brtve Ojačan PTFE-om/FKM; dvosmjerni pogon; kontrolni pritisak 5,5...8bar; srednje temperature -20...+160°C; nazivni promjer 32mm; raspon tlaka 0-25bar; duljina ugradnje 106mm; pogon PAD052
ABS51
Ugrađeni regulacijski ventil Series ABS; NAMUR; prigušivač; standardna zavojnica C001; širina konektora 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD052-270
C001-03
magnetska zavojnica type C001; širina konektora 22mm; Napetost 24VDC / 48V/50-60Hz
C002-31-6
connector; širina konektora 22mm; Standard; Napetost 0-250VAC/DC
EB0X01
Ugrađena granična sklopka; IP65; 2 mikroprekidač; pogodan za pogoni PAD/PAS052-270; sklopni kapacitet 4A/250VAC-1A/24VDC; tip prekidača Crouzet 831613; kontaktni materijal silver-nickel; materijal kućišta plastic

84.882,00 din. 84882.0 RSD 84.882,00 din.

cena na zahtev

  • Zavarni priključci
  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Raspon tlaka
  • Kontaktni materijal
  • Materijal kućišta
  • Zavojnica
  • Pogon

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Zavarni priključci 32 mm
Montažno sučelje VDI/VDE 3845 80x30x20
Priključna sučelja 2 VDI/VDE 3845 80x30x30
Ventilskočno sučelje Namur 1/4"
DN 32 mm
Ugradbena duljina 106 mm
Dizajni
Širina utikača 22
Vrsta prekidača Crouzet 831613
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 24VDC / 48V/50-60Hz
Prekidna snaga 4A/250VAC-1A/24VDC
Pritisak
Raspon tlaka 0...25 bar
Materijali
Kontaktni materijal Srebro-nikl
Materijal kućišta plastika
Karakteristike
Zavojnica C001
Pogon PAD052

Tehnički listovi, upute, 3D datoteke i certifikati...
