BADA-025-CITV-D0-ABS51-C001-03-C002-31-6-EB0X01

Price:

83.331,00 din.
Cijene u kataloškom obliku STASTO RS
Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BADA Store
  1. Proizvodi
  2. spojnice
  3. Kuglasti ventili – automatski
  4. Prirubnički kuglasti ventili – pneumatski
  5. Prirubnički kuglasti ventil s pneumatskim rotacijskim pogonom Serija BADA
  6. BADA-025-CITV-D0-ABS51-C001-03-C002-31-6-EB0X01

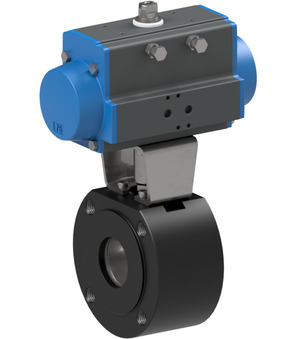

BADA-025-CITV-D0-ABS51-C001-03-C002-31-6-EB0X01

BADA-025-CITV-D0-ABS51-C001-03-C002-31-6-EB0X01

BADA-025-CITV-D0
Kuglasti ventil s prirubnicom s rotacijskim pogonom na komprimirani zrak Series BADA; podbaza PN16; Kućište čelik; ball 1.4301; Brtve PTFE/FKM; dvosmjerni pogon; Porezni pritisak 5,5...8bar; Srednja temperatura -20...+160°C; Područje ispisa 0...16bar; Nazivni promjer 25mm; Dužina ugradnje 46mm; pogon PAD052
ABS51
Ugrađen regulacijski ventil Series ABS; NAMUR; prigušivač; Standardna zavojnica C001; Širina čepa 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD052-270
C001-03
Svitak solenoida type C001; Širina čepa 22mm; Napetost 24VDC / 48V/50-60Hz
C002-31-6
connector; Širina čepa 22mm; Standard; Napetost 0-250VAC/DC
EB0X01
Ugrađena kutija graničnog prekidača; IP65; 2 Mikro prekidač; pogodan za pogoni PAD/PAS052-270; izvedba prebacivanja 4A/250VAC-1A/24VDC; Tip prekidača Crouzet 831613; Kontaktni materijal silver-nickel; Materijal kućišta plastično

Intrastat broj: 84818081
Zemlja porijekla: Italija
Težina: 4.888 kg
Kratki broj stavke:BADA025CITVD0ABS51C00103C002316EB0X01
https://www.stasto.rs/web/image/product.template/226525/image_1920?unique=d9024cc

BADA-025-CITV-D0
Kuglasti ventil s prirubnicom s rotacijskim pogonom na komprimirani zrak Series BADA; podbaza PN16; Kućište čelik; ball 1.4301; Brtve PTFE/FKM; dvosmjerni pogon; Porezni pritisak 5,5...8bar; Srednja temperatura -20...+160°C; Područje ispisa 0...16bar; Nazivni promjer 25mm; Dužina ugradnje 46mm; pogon PAD052
ABS51
Ugrađen regulacijski ventil Series ABS; NAMUR; prigušivač; Standardna zavojnica C001; Širina čepa 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD052-270
C001-03
Svitak solenoida type C001; Širina čepa 22mm; Napetost 24VDC / 48V/50-60Hz
C002-31-6
connector; Širina čepa 22mm; Standard; Napetost 0-250VAC/DC
EB0X01
Ugrađena kutija graničnog prekidača; IP65; 2 Mikro prekidač; pogodan za pogoni PAD/PAS052-270; izvedba prebacivanja 4A/250VAC-1A/24VDC; Tip prekidača Crouzet 831613; Kontaktni materijal silver-nickel; Materijal kućišta plastično

83.331,00 din. 83331.0 RSD 83.331,00 din.

cena na zahtev

  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Raspon tlaka
  • Kontaktni materijal
  • Materijal kućišta
  • Zavojnica
  • Pogon

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Montažno sučelje VDI/VDE 3845 80x30x20
Priključna sučelja 2 VDI/VDE 3845 80x30x30
Ventilskočno sučelje Namur 1/4"
DN 25 mm
Ugradbena duljina 46 mm
Dizajni
Širina utikača 22
Vrsta prekidača Crouzet 831613
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 24VDC / 48V/50-60Hz
Prekidna snaga 4A/250VAC-1A/24VDC
Pritisak
Raspon tlaka 0...16 bar
Materijali
Kontaktni materijal Srebro-nikl
Materijal kućišta plastika
Karakteristike
Zavojnica C001
Pogon PAD052
