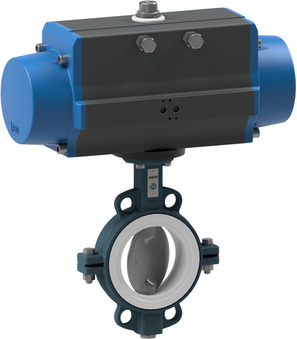

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom BUW4-200-DSTS-D22

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom BUW4-200-DSTS-D22

Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW4-DSTS-D22; Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška i Osovina 1.4408; Manžetna PTFE/Silikon; Nazivni prirubnički tlak PN10/16/ANSI150; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+190°C; Područje tlaka 0...10bar; DN 200mm; Ugradbena duljina 60mm; Pogon PAD125

Intrastat broj: 84818085
Zemlja porijekla: Italija
Težina: 26.58 kg
Kratki broj stavke: BUW4200DSTSD22
https://www.stasto.rs/web/image/product.template/102673/image_1920?unique=b9bbba7

Leptir ventil s rotacijskim pogonom na komprimirani zrak Series BUW4-DSTS-D22; Vafel verzija; Duljina prema EN558−1R20; Kućište GGG40 presvučen epoksidom; disk i Val 1.4408; pljuska PTFE/silikon; Nazivni tlak prirubnice PN10/16/ANSI150; pogon dvostrukog djelovanja; Porezni pritisak 5,5...8bar; Srednja temperatura -10...+190°C; Područje ispisa 0...10bar; DN 200mm; Dužina ugradnje 60mm; pogon PAD125

292.763,00 din. 292763.0 RSD 292.763,00 din.

cena na zahtev

  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Funkcija
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Materijal kućišta
  • Zavojnica
  • Pogon
  • Pogon 2

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
DN 200 mm
Ugradbena duljina 60 mm
Karakteristike
Pogon PAD125

Tehnički listovi, upute, 3D datoteke i certifikati...

Na vašem jeziku
ZIP
CAD / 3D
1
CADSTEP_BUW4200DSTSD22.stp
preuzimanje

ZIP
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW4-DSTS-D22_CS.pdf
preuzimanje

ZIP
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW4-DSTS-D22_DE.pdf
preuzimanje

ZIP
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW4-DSTS-D22_EN.pdf
preuzimanje

ZIP
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW4-DSTS-D22_HU.pdf
preuzimanje

ZIP
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW4-DSTS-D22_PL.pdf
preuzimanje

ZIP
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW4-DSTS-D22_SL.pdf
preuzimanje

ZIP
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW4-DSTS-D22_SRLATIN.pdf
preuzimanje
BUW4-200-DSTS-B x 1.0
BUW4-200-DSTS-B
Leptirasti zaporni ventil s slobodnim krajem vretena; Izvedba s međuflanskom montažom; Ugradna duljina prema EN558−1 R20; Kućište GGG40 epoksidno premazan; Podloška i Osovina 1.4408; Manžeta PTFE/silikon; Nazivni prirubnički tlak PN10/16/ANSI150; Temperatura medija -10...+190°C; Područje tlaka 0...10bar; DN 200mm; Ugradbena duljina 60mm
Dodaj u košaricu
Pneumatski zakretni pogon PAD125
PAD125 x 1.0
Pneumatski zakretni pogon PAD125
Pneumatski rotacijski pogon Serija PAD; ATEX II 2 G/D; dvostrukog djelovanja; Kut zakretanja 90°; prema ISO 5211/NAMUR; Radni raspon tlaka maks. 8bar; Promjer 125mm; Prirubnica ISO5211 F07/F10; Unutarnji četverokut 22mm; Moment pri 5,5 bara 327Nm
Dodaj u košaricu
