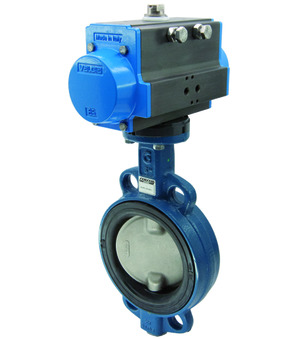

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom BUW6-100-DSE-S23-02

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom BUW6-100-DSE-S23-02

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BUW6-DSE-S2; Izvedba s međuflanskom montažom; Ugradbena duljina prema EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžeta EPDM; posebna mast; Nazivni prirubnički tlak PN10/16/ANSI150; jednostruki pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+130°C; Raspon tlaka 0...10bar; DN 100mm; Ugradbena duljina 52mm; Pogon PAS1405-B; Pogon izveden zakrenut za 90°

Intrastat broj: 84818085
Zemlja porijekla: Italija Made in Europe
Težina: 22.48 kg
Kratki broj stavke: BUW6100DSES2302
https://www.stasto.rs/web/image/product.template/207288/image_1920?unique=c28dd81

Leptir ventil s rotacijskim pogonom na komprimirani zrak Series BUW6-DSE-S2; Vafel verzija; Duljina prema EN558−1R20; Kućište GGG40 presvučen epoksidom; disk 1.4408; Val 1.4016; pljuska EPDM; Posebna mast; Nazivni tlak prirubnice PN10/16/ANSI150; pogon s jednostrukim djelovanjem; Porezni pritisak 5,5...8bar; Srednja temperatura -10...+130°C; Područje ispisa 0...10bar; DN 100mm; Dužina ugradnje 52mm; pogon PAS1405-B; Pogon zakrenut za 90°

999.999,00 din. 999999.0 RSD 999.999,00 din.

cena na zahtev

bez PDV-a
  • promjer
  • Vanjski navoj
  • Montažno sučelje VDI/VDE 3845
  • Priključna sučelja 2 VDI/VDE 3845
  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Vrsta prekidača
  • Izvedba
  • Napon
  • Prekidna snaga
  • Raspon tlaka
  • Kontaktni materijal
  • Materijal kućišta
  • Zavojnica
  • Pogon
  • Pogon 2
  • Temperatura medija
  • Marka

This combination does not exist.

Dostupnost:
See availability
Kontaktirajte nas

Tehničke specifikacije

Raspon tlaka 0...10 bar
DN 100 mm
Ugradbena duljina 52 mm
Dokumenti
Tehnički listovi, nacrti i CAD datoteke
Raspon tlaka 0...10 bar
DN 100 mm
Ugradbena duljina 52 mm

BUW6-100-DSE-S23-02

Dokumenti

1 Dokumenti 7 Jezici

Czech / Čeština
ZIP

Tehnički listovi

1
German / Deutsch
ZIP

Tehnički listovi

1
English
ZIP

Tehnički listovi

1
Hungarian / Magyar
ZIP

Tehnički listovi

1
Polish / Język polski
ZIP

Tehnički listovi

1
Slovenian / slovenščina
ZIP

Tehnički listovi

1
Serbian (Latin) / srpski
ZIP

Tehnički listovi

1
BUW6-100-DSE-B-02 x 1.0 kom.
Leptir ventil s slobodnim krajem vretena BUW6-100-DSE-B-02
Leptirasti zaporni ventil s slobodnim krajem vretena Serija BUW1-DSE-B, BUW2-DSE-B, BUW6-DSE-B, BUWC-DSE-B, BUWV-DSE-B, BUWZ-DSE-B; Izvedba za ugradnju između prirubnica; Ugradbena duljina sukladno EN558−1R20; Kućište GGG40 epoksidno premazan; Podloška 1.4408; Osovina 1.4016; Manžeta EPDM; posebna mast; Temperatura medija -10...+130°C; DN 100mm; Ugradbena duljina 52mm; Raspon tlaka 0…16bar; Prirubnica PN10/16/ANSI150
PAS1405-B x 1.0 kom.
PAS1405-B
Pneumatski zakretni pogon Serija PAS; ATEX II 2 G/D; jednodjelujući; Kut zakretanja 90°; prema ISO 5211/NAMUR; Radni raspon tlaka maks. 8bar; Zupčanik zakrenut za 90°; Promjer 140mm; Prirubnica ISO5211 F10/F12; Unutarnji četverokut 27mm; Moment pri 5,5 bara 114Nm
APKTGB0051 x 1.0 kom.
APKTGB0051
Montažni komplet za leptirasti zaporni ventil; DN125...150-F07 -Kvadratni profil 14; Pogon F10-27
Dodaci
Pneumatski zakretni pogon PAS1151
PAS1151
Pneumatski zakretni pogon PAS1151
promjer
115 mm
Izvedba
ATEX
Pneumatski zakretni pogon PAS1153
PAS1153
Pneumatski zakretni pogon PAS1153
promjer
115 mm
Izvedba
ATEX
Pneumatski zakretni pogon PAS1155
PAS1155
Pneumatski zakretni pogon PAS1155
promjer
115 mm
Izvedba
ATEX
PAS1155-B
PAS1155-B
promjer
115 mm
Izvedba
ATEX
