Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4 Store
  1. Proizvodi
  2. spojnice
  3. Ventili, zaklopke i zasuni – automatski
  4. Pneumatski leptir ventili
  5. Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4
  6. BUW9-065-CSIS-D42-ABS54-C001-03-C002-31-6-EB0X01-C0

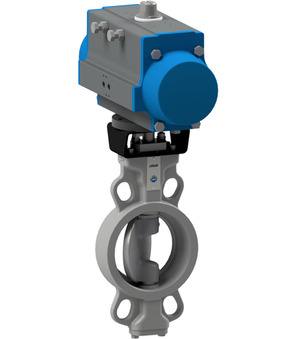

BUW9-065-CSIS-D42-ABS54-C001-03-C002-31-6-EB0X01-C0

BUW9-065-CSIS-D42-ABS54-C001-03-C002-31-6-EB0X01-C0

BUW9-065-CSIS-D42
Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4; Izvedba s međuflanskom montažom; dvostruko ekscentrično; Ugradbena duljina sukladno EN558−1R20; Kućište Čelik epoksidno premazan; Podloška 1.4408; Osovina 1.4542; Sjedište Inconel 625; Nazivni prirubnički tlak PN10/16/25/ANSI150; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+425°C; Područje tlaka 0...25bar; DN 65mm; Ugradbena duljina 46mm; Pogon PAD100-H
ABS54
Sastavljeni upravljački ventil Serija ABS; Regulacija brzine; prikladno za pneumatski zaporni leptir ventili; Standardna zavojnica C001; širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
Magnetska zavojnica Tip C001; širina utikača 22mm; Napon 24VDC / 48V/50-60Hz
C002-31-6
Utičnica za uređaj; širina utikača 22mm; Standard; Napon 0-250VAC/DC
EB0X01-C0
Montažna krajnja sklopka kutija; IP65; 2 Mikroprekidač; prikladno za Pogoni PAD/PAS052-270; Prekidna snaga 4A/250VAC-1A/24VDC; Vrsta prekidača Crouzet 831613; Kontaktni materijal Srebro-nikl; Materijal kućišta Plastika; s optičkim pokazivačem položaja Otvoreno-zatvoreno

Intrastat broj: 84818085
Zemlja porijekla: Italija
Težina: 10.558 kg
Kratki broj stavke: BUW9065CSISD42ABS54C00103C002316EB0X01C0
https://www.stasto.rs/web/image/product.template/182845/image_1920?unique=24fee4a

BUW9-065-CSIS-D42
Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4; Izvedba za ugradnju između prirubnica; dvostruko ekscentričan; Ugradbena duljina sukladno EN558−1R20; Kućište Čelik epoksidno premazan; Podloška 1.4408; Osovina 1.4542; sjedalo Inconel 625; Nazivni prirubnički tlak PN10/16/25/ANSI150; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+425°C; Raspon tlaka 0...25bar; DN 65mm; Ugradbena duljina 46mm; Pogon PAD100-H
ABS54
Ugrađen regulacijski ventil Series ABS; Regulacija brzine; pogodan za pneumatski leptir ventili; Standardna zavojnica C001; Širina čepa 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD/PAS052-270
C001-03
magnetska zavojnica type C001; širina konektora 22mm; Napetost 24VDC / 48V/50-60Hz
C002-31-6
connector; širina konektora 22mm; Standard; Napetost 0-250VAC/DC
EB0X01-C0
Ugrađena kutija graničnog prekidača; IP65; 2 Mikro prekidač; pogodan za pogoni PAD/PAS052-270; izvedba prebacivanja 4A/250VAC-1A/24VDC; Tip prekidača Crouzet 831613; Kontaktni materijal silver-nickel; Materijal kućišta plastic; s optičkim indikatorom položaja Na do

187.988,00 din. 187988.0 RSD 187.988,00 din.

cena na zahtev

  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Raspon tlaka
  • Zavojnica
  • Pogon
  • Pogon 2

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Ventilskočno sučelje Namur 1/4"
DN 65 mm
Ugradbena duljina 46 mm
Dizajni
Širina utikača 22
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 24VDC / 48V/50-60Hz
Pritisak
Raspon tlaka 0...25 bar
Karakteristike
Zavojnica C001
Pogon PAD100-H
Pogon 2 PAS

Tehnički listovi, upute, 3D datoteke i certifikati...
