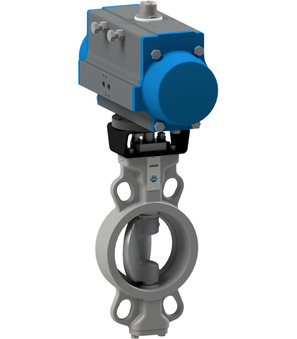

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom BUW9-100-CSIS-D42

Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom BUW9-100-CSIS-D42

Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4; Izvedba s međuflanskom montažom; dvostruko ekscentričan; Ugradbena duljina prema EN558−1R20; Kućište Čelik 1.0619 epoksidno premazan; Podloška 1.4408; Osovina 1.4542; sjedalo Inconel 625; Nazivni prirubnički tlak PN10/16/25/ANSI150; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+425°C; Raspon tlaka 0...25bar; DN 100mm; Ugradbena duljina 52mm; Pogon PAD115-H

Intrastat broj: 84818085
Zemlja porijekla: Italija
Težina: 17.02 kg
Kratki broj stavke: BUW9100CSISD42
https://www.stasto.rs/web/image/product.template/88496/image_1920?unique=b9bbba7

Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4; Izvedba s međuflanskom montažom; dvostruko ekscentričan; Ugradbena duljina prema EN558−1R20; Kućište Čelik 1.0619 epoksidno premazan; Podloška 1.4408; Osovina 1.4542; sjedalo Inconel 625; Nazivni prirubnički tlak PN10/16/25/ANSI150; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+425°C; Raspon tlaka 0...25bar; DN 100mm; Ugradbena duljina 52mm; Pogon PAD115-H

215.190,00 din. 215190.0 RSD 215.190,00 din.

cena na zahtev

  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Raspon tlaka
  • Zavojnica
  • Pogon
  • Pogon 2

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
DN 100 mm
Ugradbena duljina 52 mm
Pritisak
Raspon tlaka 0...25 bar
Karakteristike
Pogon PAD115-H

Tehnički listovi, upute, 3D datoteke i certifikati...

Na vašem jeziku
ZIP
Data Sheets
1
Podatkovni list_Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4_HR.pdf
preuzimanje
CAD / 3D
1
CADSTEP_BUW9100CSISD42.stp
preuzimanje

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW9-CSIS-D4_CS.pdf
preuzimanje

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW9-CSIS-D4_DA_DK.pdf
preuzimanje

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW9-CSIS-D4_DE.pdf
preuzimanje

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW9-CSIS-D4_EL_GR.pdf
preuzimanje

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BUW9-CSIS-D4_EN.pdf
preuzimanje

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW9-CSIS-D4_ES.pdf
preuzimanje

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW9-CSIS-D4_FI.pdf
preuzimanje

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW9-CSIS-D4_FR.pdf
preuzimanje

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW9-CSIS-D4_HU.pdf
preuzimanje

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW9-CSIS-D4_IT.pdf
preuzimanje

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW9-CSIS-D4_NB_NO.pdf
preuzimanje

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW9-CSIS-D4_NL.pdf
preuzimanje

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW9-CSIS-D4_PL.pdf
preuzimanje

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW9-CSIS-D4_RO.pdf
preuzimanje

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW9-CSIS-D4_SL.pdf
preuzimanje

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW9-CSIS-D4_SRLATIN.pdf
preuzimanje

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW9-CSIS-D4_SV.pdf
preuzimanje
BUW9-100-CSIS-B x 1.0
Leptir ventil s slobodnim krajem vretena BUW9-100-CSIS-B
Leptirasti zaporni ventil s slobodnim krajem vretena Serija BUW9-CSIQ-B; Izvedba s međuflanskom montažom; dvostruko ekscentrično; Ugradbena duljina sukladno EN558−1R20; Kućište Čelik 1.0619 epoksidno premazan; Podloška 1.4408; Osovina 1.4542; Sjedište Inconel 625; Temperatura medija -10...+425°C; Raspon tlaka 0...25bar; DN 100mm; Ugradbena duljina 52mm; Nazivni prirubnički tlak PN10/16/25/ANSI150
Dodaj u košaricu
Pneumatski zakretni pogon PAD115-H
PAD115-H x 1.0
Pneumatski zakretni pogon PAD115-H
Pneumatski zakretni pogon Serija PAD; ATEX II 2 G/D; dvostrukog djelovanja; Kut zakretanja 90°; prema ISO 5211/NAMUR; Radni raspon tlaka maks. 8bar; Brtve FKM; Raspon temperature -20...+150°C; Promjer 115mm; Prirubnica ISO5211 F07/F10; Unutarnji četvrtasti pogon 22mm; Moment pri 5,5 bara 249Nm
