Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4 Store
  1. Proizvodi
  2. spojnice
  3. Ventili, zaklopke i zasuni – automatski
  4. Pneumatski leptir ventili
  5. Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4
  6. BUW9-150-CSIS-D42-ABS54-C001-22-C002-31-6
BUW9-150-CSIS-D42-ABS54-C001-22-C002-31-6

BUW9-150-CSIS-D42-ABS54-C001-22-C002-31-6

BUW9-150-CSIS-D42

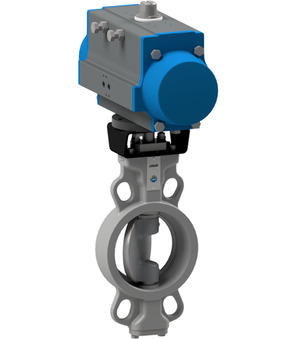

Leptir ventil s pneumatskim rotacijskim pogonom Serija BUW9-CSIS-D4; Izvedba s međuflanskom montažom; dvostruko ekscentrično; Ugradbena duljina prema EN558−1R20; Kućište Čelik epoksidno premazan; Podloška 1.4408; Osovina 1.4542; Sjedište Inconel 625; Nazivni prirubnički tlak PN10/16/25/ANSI150; dvostrukodjelujući pogon; Upravljački tlak 5,5...8bar; Temperatura medija -10...+425°C; Raspon tlaka 0...25bar; DN 150mm; Ugradbena duljina 56mm; Pogon PAD160-H
ABS54
Sastavljeni upravljački ventil Serija ABS; Regulacija brzine; prikladno za pneumatski zaporni leptir ventili; Standardna zavojnica C001; Širina utikača 22mm; 5/2-putni NAMUR elektromagnetski ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-22
Magnetska zavojnica Tip C001; Širina utikača 22mm; Napon 230V/50-60Hz
C002-31-6
Utičnica za uređaj; Širina utikača 22mm; Standard; Napon 0-250VAC/DC

Intrastat broj: 84818085
Zemlja porijekla: Italija
Težina: 37.08 kg
Kratki broj stavke: BUW9150CSISD42ABS54C00122C002316
https://www.stasto.rs/web/image/product.template/205599/image_1920?unique=24fee4a

BUW9-150-CSIS-D42
Leptir ventil s rotacijskim pogonom na komprimirani zrak Series BUW9-CSIS-D4; Vafel verzija; dvostruki ekscentrik; Duljina prema EN558−1R20; Kućište steel presvučen epoksidom; disk 1.4408; Val 1.4542; sjedalo Inconel 625; Nazivni tlak prirubnice PN10/16/25/ANSI150; pogon dvostrukog djelovanja; Porezni pritisak 5,5...8bar; Srednja temperatura -10...+425°C; Područje ispisa 0...25bar; DN 150mm; Dužina ugradnje 56mm; pogon PAD160-H
ABS54
Ugrađen regulacijski ventil Series ABS; Regulacija brzine; pogodan za pneumatski leptir ventili; Standardna zavojnica C001; Širina čepa 22mm; 5/2-putni NAMUR solenoidni ventil (NM52W1S-PR); pogon PAD/PAS052-270
C001-22
magnetska zavojnica type C001; širina konektora 22mm; Napetost 230V/50-60Hz
C002-31-6
connector; širina konektora 22mm; Standard; Napetost 0-250VAC/DC

409.394,00 din. 409394.0 RSD 409.394,00 din.

cena na zahtev

  • Ventilskočno sučelje Namur
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Raspon tlaka
  • Zavojnica
  • Pogon
  • Pogon 2

This combination does not exist.

Dostupnost:
Kontaktirajte nas

Podjeli

dimenzija
Ventilskočno sučelje Namur 1/4"
DN 150 mm
Ugradbena duljina 56 mm
Dizajni
Širina utikača 22
Izvršenje
Izvedba Standard
Električne ključne figure
Napon 230V/50-60Hz
Pritisak
Raspon tlaka 0...25 bar
Karakteristike
Zavojnica C001
Pogon PAD160-H
Pogon 2 PAS
