predupravljen; Raspon tlaka 3...9bar; Pogon električno/električno
5/3-putni ventil Serija K5.W -
Ostali asortiman - P02
-
predupravljen; Područje tlaka 0...9bar; Pogon električno/opružno; vanjski priključak upravljačkog zraka M5; Upravljački tlak 3...9bar; Tip zavojnice CS; Širina utikača 16mm
5/2-putni ventil Serija K52W10E -
predupravljen; Raspon tlaka 0...9bar; Pogon električno/električno; vanjski priključak upravljačkog zraka M5; Upravljački tlak 3...9bar; Tip zavojnice CS; Širina utikača 16mm
5/2-putni ventil Serija K52W20E -
Područje tlaka 0,8...9bar; Pogon pneum./pneum. s diferencijalnim klipom
5/2-putni ventil Serija K5.DP -
kompaktna, modularna ventilna otoka s do 16 ventilskih stanica, pojedinačno kombinabilna s različitim ventilskim funkcijama; za neparan broj ventila na kraju ventilske stanice dostupna je pojedinačna stanica; s pomoću razdjelnika tlaka mogu se odabrati različiti radni tlakovi; pilot-magnetski ventili mogu se lako zamijeniti odozgo; naknadno lako proširiv; po izboru sa SUBD25 priključkom s ukupno najviše 22 pilot-solenoidna ventila odnosno sa SUBD37 priključkom s najviše 32 pilot-solenoidna ventila; Napon 24VDC, 24VAC (50/60Hz)
MULTIPOL ventilski otok Serija 4HF -
Osnovni modul s do 32 pilotnih elektromagnetskih ventila, proširiv grupama od najviše 16 pilotnih elektromagnetskih ventila.; za neparan broj ventila na kraju ventilske stanice dostupna je pojedinačna stanica; Pomoću separatora tlaka mogu se odabrati različiti radni tlakovi.; pilot-magnetni ventili mogu se lako zamijeniti odozgo; naknadno lako proširiv; Napon 24VDC. Upravljanje ventilnim otokom vrši se putem jednostavnog BUS kabela.; sljedeći BUS-protokoli trenutno su dostupni: Profibus, Profinet IO, Ethernet/IP, EtherCAT, CANopen, DeviceNet; Osim proširivih modula s do 8 ventilskih stanica, dostupne su i ulazne kutije, npr. za magnetske sklopke ili senzore.; odgovarajući kabeli i spojni elementi zaokružuju ovaj sustav
FIELD BUS Ventilski otok Serija 4HFNL -
izravno upravljan; Nazivni promjer 1,3mm; Područje tlaka 0...10bar; Protok zraka 55 Nl/min; Ventil za bateriju; Pogon električno/opružno; Standardna zavojnica C001; Širina utikača 22mm

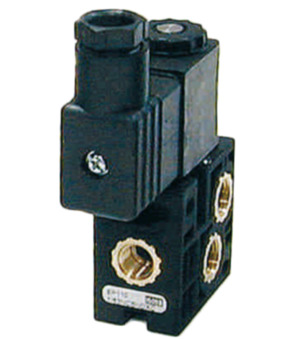

3/2-putni ventil Serija PS001 -
Set za povezivanje za 2 ventila PS001
-
predupravljen; Pogon električno/opružno; Standardna zavojnica EPC; ATEX II 2GD c T4 T160°C
5/2-putni ventil Serija XE5. -
predupravljen; Pogon električno/opružno
5/2-putni ventil Serija E5. -
predupravljen; Pogon električno/unutarnji upravljački zrak; Standardna zavojnica C001; Širina utikača 22mm
5/2-putni ventil Serija E5. -
Pogon pneumatski/opružni; Područje tlaka 3...10bar; NC

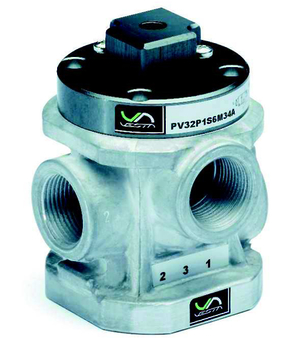

3/2-putni sjedišni ventil Serija PV32P -
O-prsten Serija OR
-
Područje tlaka 2,7...10bar; Pogon pneumatski/opružni; ATEX II 2GD c T4 T 160°C
3/2-putni ventil Serija XV3 -
NC; Pogon električno/unutarnji upravljački zrak; Primjena: Čišćenje filterskih postrojenja; Standardna zavojnica C012; Širina utikača 32 mm; Raspon tlaka 1,5-8bar; bez utičnice za uređaj
2/2-putni membranski filterski ventil Serija SL118 -
Raspon tlaka 2,7...10bar; Pogon pneumatski / unutarnji upravljački zrak
5/2-putni ventil Serija V5 -
Širina utikača 32mmMagnetna zavojnica Tip C012
-
Membrana
-
sastoji se od 2 Membrane; 1 Opruga
Komplet membrana -
sastoji se od 1 Membrana; 1 Opruga
Komplet membrana -
predupravljen; Pogon električno/opružno; Standardna zavojnica C001; Širina utikača 22mm
5/2-putni ventil Serija PS004. -
predupravljen; Pogon električno/opružno; Standardna zavojnica C001; Širina utikača 22mm
3/2-putni ventil Serija PS002. -
predupravljen; Područje tlaka 1,2...10bar; Pogon električno/električno; Standardna zavojnica C001; Širina utikača 22mm
3/2-putni ventil Serija E3. -
predupravljen; Pogon električno/električno; Standardna zavojnica C001; Širina utikača 22mm
5/2-putni ventil Serija PS005. -
Višepolna izvedba; Pogon električno/opružno; Zavojnica 24VDC; Područje tlaka Vakuum...10bar
5/2-putni ventil Serija PS010 -
Višepolna izvedba; Pogon električno/električno; Zavojnice 24VDC; Srednji položaj blokiran; Područje tlaka Vakuum...10bar
5/3-putni ventil Serija PS012 -
predupravljen; Područje tlaka 2,1...10bar; Pogon električno/električno; Tip zavojnice C001; Širina utikača 22mm
5/3-putni ventil Serija PS006 -
Širina utikača 32mmMagnetska zavojnica Tip C016
-
ATEX- II 2G Ex mb IIC T5 Gb / II 2D Ex tb IIIC T95°C IP66 Db; Duljina kabela 3m

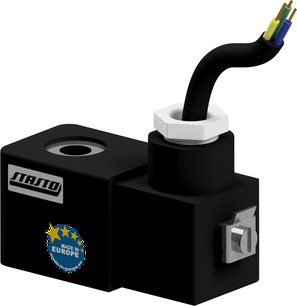

Montirana magnetska zavojnica Tip EPC -
Područje tlaka 1...10bar; Pogon pneumatski/opružni
3/2-putni ventil Serija PP010-C -
3/2-putni ventili Serija PS125; Područje tlaka 0…10bar; Pogon električno/opružno; Funkcija NC
Ventilska baterija Serija PS125-VU -
predupravljen Pogon električno/unutarnji upravljački zrak Primjena: Čišćenje filterskih postrojenja; Tip zavojnice SB4; Širina utikača 32mm; test

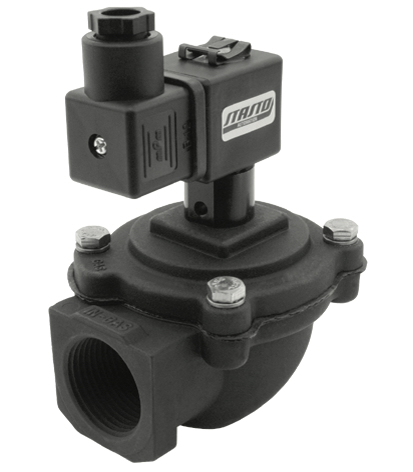

Serija VNP2
Ostali asortiman - P02
3/2-putni ventil Serija PS125
izravno upravljan; Ventil za bateriju, proizvoljno proširivo; Pogon električno/opružno; Standardna zavojnica C001; Širina utikača 22mm
| Priključak | DN | Funkcija | Pogon | Raspon tlaka | brzina protoka | Napon | Izvedba | Vrsta | Sekvenca |
|---|---|---|---|---|---|---|---|---|---|
| 1/8" | 1,2 mm | NC | električni/Opruga | 0...10 bar | 90 Nl/min | 230V/50-60Hz | Standard | PS125-18-C-C001-22-C002-31-6 | 2540016 |
| 1/8" | 1,2 mm | NC | električni/Opruga | 0...10 bar | 90 Nl/min | 230V/50-60Hz | s ugrađenom žutom LED diodom i VDR-om | PS125-18-C-C001-22-C002-31-LV-1 | 2540017 |
| 1/8" | 1,2 mm | NC | električni/Opruga | 0...10 bar | 90 Nl/min | 12VDC / 24V/50-60Hz | s ugrađenom žutom LED diodom i VDR-om | PS125-18-C-C001-04-C002-31-LV-2 | 2540021 |
5/2-putni ventil Serija K5.W1
predupravljen; Raspon tlaka 2,5...9bar; Pogon električno/opružno; Tip zavojnice CS; Širina utikača 16mm
| Priključak | DN | Pogon | Raspon tlaka | brzina protoka | Napon | Izvedba | Funkcija | promjer | Hod | Navoj klipnjače | Sila pritiska pri 6 bara | Brtva | Vrsta | Sekvenca |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/8" | 6 mm | električni/Opruga | 2,5...9 bar | 730 Nl/min | 12VDC | Standard | - | - | - | - | - | - | K52W1018-CS01200-6-14123-0000-S | 2550003 |
| 1/8" | 6 mm | električni/Opruga | 2,5...9 bar | 730 Nl/min | 24VDC | Standard | - | - | - | - | - | - | K52W1018-CS02400-6-14123-0000-S | 2550007 |
| 1/8" | 6 mm | električni/Opruga | 2,5...9 bar | 730 Nl/min | 24V/50-60Hz | Standard | - | - | - | - | - | - | K52W1018-CS02450-6-14123-0000-S | 2550010 |
| 1/8" | 6 mm | električni/Opruga | 2,5...9 bar | 730 Nl/min | 230V/50-60Hz | s ugrađenom žutom LED diodom i VDR-om | - | - | - | - | - | - | K52W1018-CS23050-6-14423-0528 | 2550017 |
| 1/2" | 14 mm | električni/Opruga | 2,5...9 bar | 4000 Nl/min | 24VDC | Standard | - | - | - | - | - | - | K52W1012-CS02400-6-14123-0000-S | 2550036 |
| 1/2" | 14 mm | električni/Opruga | 2,5...9 bar | 4000 Nl/min | 230V/50-60Hz | Standard | - | - | - | - | - | - | K52W1012-CS23050-6-14123-0000-S | 2550044 |
| Priključak | DN | Pogon | Srednji položaj | brzina protoka | Napon | Izvedba | Funkcija | Raspon tlaka | Vrsta |
|---|---|---|---|---|---|---|---|---|---|
| 1/8" | 6 mm | električni/električni | pod tlakom | 552 Nl/min | 24VDC | - | - | - | K53W2S318-CS02400 |
5/2-putni ventil Serija E5.
predupravljen; Raspon tlaka 1,5...10bar; Pogon električno/električno; Standardna zavojnica C001; Širina utikača 22mm
| Priključak | DN | Pogon | Raspon tlaka | brzina protoka | Napon | Izvedba | Vrsta | Sekvenca |
|---|---|---|---|---|---|---|---|---|
| 1/4" | 8 mm | električni/električni | 1,5...10 bar | 1080 Nl/min | 24VDC / 48V/50-60Hz | - | E52W2S014-C001-03 | 2660017 |
| 1/4" | 8 mm | električni/električni | 1,5...10 bar | 1080 Nl/min | 230V/50-60Hz | Standard | E52W2S014-C001-22-C002-31-6 | 2660024 |
3/2-putni ventil Serija E3.
predupravljen; Pogon električno/opružno; Standardna zavojnica C001; Širina utikača 22mm
| Priključak | DN | Funkcija | Pogon | Raspon tlaka | brzina protoka | Napon | Izvedba | Vrsta | Sekvenca |
|---|---|---|---|---|---|---|---|---|---|
| 1/8" | 6 mm | NC | električni/Opruga | 3,2...10 bar | 650 Nl/min | 24VDC | ATEX | E32W1S6M8-EPC02400-1 | 2680013 |
| 1/8" | 6 mm | NC | električni/Opruga | 3,2...10 bar | 650 Nl/min | 230V/50-60Hz | ATEX | E32W1S6M8-EPC23050-1 | 2680018 |
| 1/4" | 8 mm | NO | električni/Opruga | 2,5...10 bar | 1080 Nl/min | 24VDC / 48V/50-60Hz | s ugrađenom žutom LED diodom i VDR-om | E32W1S9M4-C001-03-C002-31-LV-2 | 2680038 |
| 1/4" | 8 mm | NC | električni/Opruga | 2,5...10 bar | 1080 Nl/min | 12VDC | - | E32W1S6M4-SCN01200 | 2680041 |
| 1/4" | 8 mm | NC | električni/Opruga | 2,5...10 bar | 1080 Nl/min | 24VDC | ATEX | E32W1S6M4-EPC02400-1 | 2680042 |
| 1/4" | 8 mm | NC | električni/Opruga | 2,5...10 bar | 1080 Nl/min | 24VDC / 48V/50-60Hz | s ugrađenom žutom LED diodom, VDR-om i PVC kabelom (2 m) | E32W1S6M4-C001-03-C002-31-LVCV20-1 | 2680056 |
| 1/2" | 15 mm | NC | električni/Opruga | 2,5...10 bar | 3500 Nl/min | 24VDC | ATEX | E32W1S6M2-EPC02400-1 | 2680072 |
| Priključak | DN | Pogon | Raspon tlaka | brzina protoka | Napon | Izvedba | Vrsta |
|---|---|---|---|---|---|---|---|
| 1/8" | 6 mm | električni/Opruga | 3,2...10 bar | 650 Nl/min | 230V/50-60Hz | Standard | E52W1SM18-C001-22-C002-31-6-RSS-1/8" |
