Mjed niklan; Konusni navoj
Ravna uvodna navojna spojka Serija DI12C -
Mjed niklan

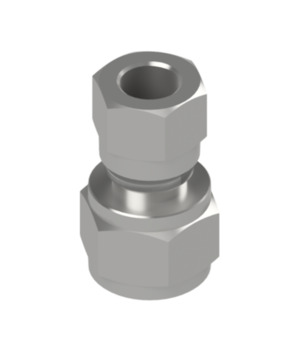

Ravna navojna spojka Serija DI13 -
Mjed niklan

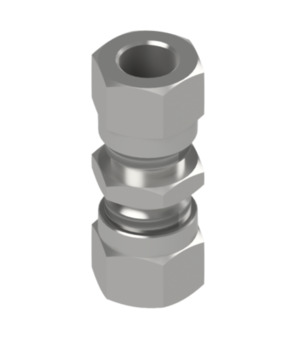

Ravni spoj Serija DI13 -
Mjed niklan

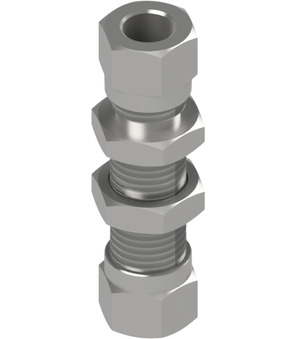

Ravni priključak za pregradu Serija DI27 -
Mjed niklan

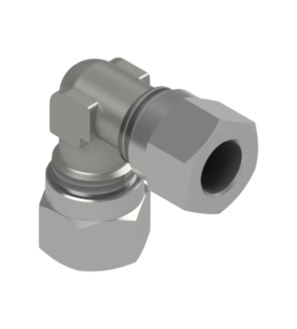

Kutni spojnik Serija DI17 -
Mjed niklan; Konusni navoj

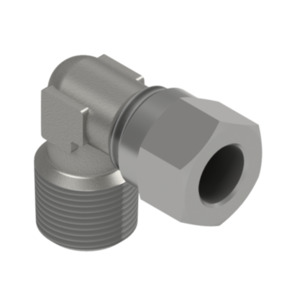

Kutni navojni priključak Serija DI16C -
Mjed niklan; Konusni navoj
T-uvijčani priključak Serija DI21C -
Mjed niklan
T-spojnica Serija DI29 -
Mjed niklan

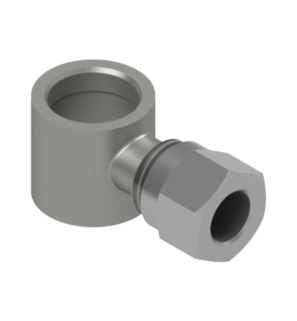

L-prstenasti priključak Serija DI35 -
Mjed

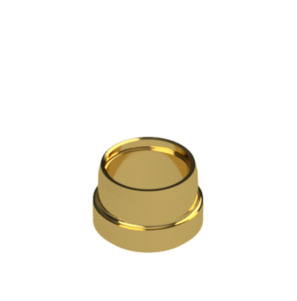

Rezni prsten Serija DI47 -
Mjed niklan

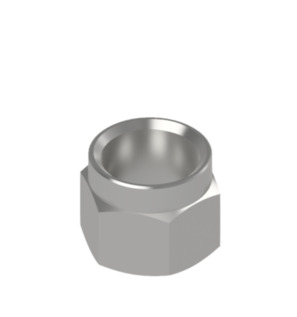

Navrtna matica Serija DI33 -
Mjed

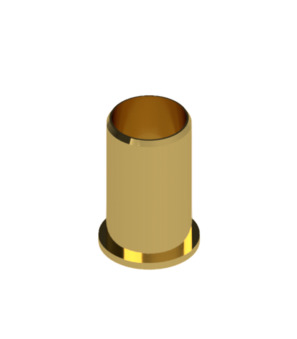

ojačavajuća čahura Serija DI56
Rezni prstenasti priključci - Mjed niklan<br>Tlak -1...60bar, ISO 8434-1 (DIN 2353)

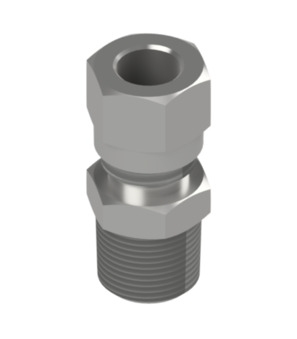

Ravna uvodna navojna spojka Serija DI12C
Mjed niklan; Konusni navoj
Grundversion
| promjer | Vanjski navoj | Unutarnji navoj | Vrsta | Sekvenca |
|---|---|---|---|---|
| 4 mm | R 1/8" | - | DI12C-04-18-N | 8340001 |
| 6 mm | R 1/4" | - | DI12C-06-14-N | 8340004 |
| 6 mm | R 1/8" | - | DI12C-06-18-N | 8340006 |
| 8 mm | R 1/4" | - | DI12C-08-14-N | 8340010 |
| 8 mm | R 1/8" | - | DI12C-08-18-N | 8340012 |
| 8 mm | R 3/8" | - | DI12C-08-38-N | 8340013 |
| 10 mm | R 1/4" | - | DI12C-10-14-N | 8340017 |
| 10 mm | R 3/8" | - | DI12C-10-38-N | 8340018 |
| 12 mm | R 1/2" | - | DI12C-12-12-N | 8340021 |
| 12 mm | R 3/8" | - | DI12C-12-38-N | 8340023 |
| 15 mm | R 1/2" | - | DI12C-15-12-N | 8340025 |
| 18 mm | R 1/2" | - | DI12C-18-12-N | 8340027 |
Varianten
| promjer | Vanjski navoj | Unutarnji navoj | Vrsta | Sekvenca |
|---|---|---|---|---|
| 6 mm | R 1/4" | G 1/4" | DI12C-06-14-N-TH59-14N-14-N | 8340005 |
| 8 mm | R 1/4" | G 1/4" | DI12C-08-14-N-TH59-14N-14-N | 8340011 |
| 12 mm | R 1/2" | G 1/2" | DI12C-12-12-N-TH59-12N-12-N | 8340022 |
Grundversion
| promjer | Unutarnji navoj | Vrsta | Sekvenca |
|---|---|---|---|
| 4 mm | G 1/8" | DI13-04-18-N | 8350000 |
| 6 mm | G 1/8" | DI13-06-18-N | 8350002 |
| 6 mm | G 1/4" | DI13-06-14-N | 8350003 |
| 8 mm | G 1/8" | DI13-08-18-N | 8350004 |
| 8 mm | G 1/4" | DI13-08-14-N | 8350005 |
