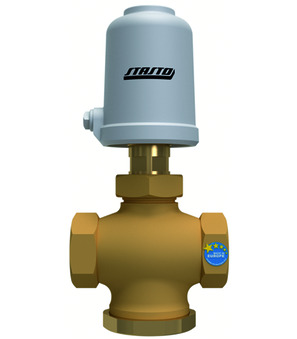

Tlačno upravljani sjedeći ventil SE13-10-RT51
Tlačno upravljani sjedeći ventil Serija SE13-RT; Funkcija miješanja; Izvedba s 3 puta; Kućište Crveni lijevani bronz; Brtva PTFE; Unutarnji navoj; za plinovite i tekuće medije; Temperatura medija -30...+170°C; RP 1"; DN 25mm; Radni tlak 0-1,4bar; Upravljački tlak 4,2-9,8bar; Promjer Pogon 50mm
Intrastat broj: 84818079
Zemlja porijekla: Njemačka
Težina: 2.02 kg
Kratki broj stavke: SE1310RT51
Zemlja porijekla: Njemačka
Težina: 2.02 kg
Kratki broj stavke: SE1310RT51
Tlačno upravljani sjedeći ventil Serija SE13-RT; Funkcija miješanja; Izvedba s 3 puta; Kućište Crveni lijevani bronz; Brtva PTFE; Unutarnji navoj; za plinovite i tekuće medije; Temperatura medija -30...+170°C; RP 1"; DN 25mm; Radni tlak 0-1,4bar; Upravljački tlak 4,2-9,8bar; Promjer Pogon 50mm
| dimenzija | |
|---|---|
| Unutarnji navoj | RP 1" |
| DN | 25 mm |
| promjer Pogon | 50 mm |
| Pritisak | |
| Radni tlak | 0...1,4 bar |
| Upravljački tlak | 4,2...9,8 bar |
| Karakteristike | |
| Temperatura medija | -30...+170 °C |
