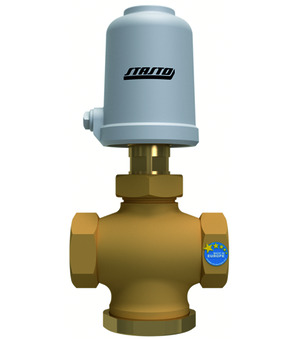

Tlačno upravljani sjedeći ventil SE13-112-RT1251
Tlačno upravljani sjedeći ventil Serija SE13-RT; Funkcija miješanja; Izvedba s 3 puta; Kućište Crveni lijevani bronz; Brtva PTFE; Unutarnji navoj; za plinovite i tekuće medije; Temperatura medija -30...+170°C; RP 11/2"; DN 40mm; Radni tlak 0-4,5bar; Upravljački tlak 1,9-3bar; Promjer Pogon 125mm
Intrastat broj: 84818079
Zemlja porijekla: Njemačka
Težina: 5.09 kg
Kratki broj stavke: SE13112RT1251
Zemlja porijekla: Njemačka
Težina: 5.09 kg
Kratki broj stavke: SE13112RT1251
tlačno kontrolirani dosjedni ventil Series SE13-RT; funkcija miješanja; 3-smjerna verzija; Kućište kovčeg; pečat PTFE; female thread; za plinovite i tekuće medije; srednje temperature -30...+170°C; RP 11/2"; DN 40mm; radni tlak 0-4,5bar; kontrolni pritisak 1,9-3bar; promjer pogon 125mm
| dimenzija | |
|---|---|
| Unutarnji navoj | RP 1 1/2" |
| DN | 40 mm |
| promjer Pogon | 125 mm |
| Pritisak | |
| Radni tlak | 0...4,5 bar |
| Upravljački tlak | 1,9...3 bar |
| Karakteristike | |
| Temperatura medija | -30...+170 °C |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE10-RT_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_SE13112RT1251.stp
preuzimanje
Datové listy
2Datový list_Sedlový ventil - tlakem ovládaný série SE10-RT_CS.pdf
preuzimanje
Datový list_Sedlový ventil - tlakem ovládaný série SE13-RT_CS.pdf
preuzimanje
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE10-RT_DA_DK.pdf
preuzimanje
Datenblätter
2Datenblatt_Druckgesteuertes Sitzventil Serie SE10-RT_DE.pdf
preuzimanje
Datenblatt_Druckgesteuertes Sitzventil Serie SE13-RT_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE10-RT_EL_GR.pdf
preuzimanje
Data Sheets
2Data sheet_Pneumatically operated seat valve Series SE10-RT_EN.pdf
preuzimanje
Data sheet_Pneumatically operated seat valve Series SE13-RT_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE10-RT_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE10-RT_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE10-RT_FR.pdf
preuzimanje
Adatlapok
2Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE10-RT_HU.pdf
preuzimanje
Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE13-RT_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE10-RT_IT.pdf
preuzimanje
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE10-RT_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE10-RT_NL.pdf
preuzimanje
Karty katalogowe
2Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE10-RT_PL.pdf
preuzimanje
Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE13-RT_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE10-RT_RO.pdf
preuzimanje
Podatkovni listi
2Podatkovni list_Tlačno krmiljen sedežni ventil serija SE10-RT_SL.pdf
preuzimanje
Podatkovni list_Tlačno krmiljen sedežni ventil serija SE13-RT_SL.pdf
preuzimanje
Data Sheets
2Tehnički list_pneumatski upravljani ventil sa sedištem serije SE10-RT_SRLATIN.pdf
preuzimanje
Tehnički list_pneumatski upravljani ventil sa sedištem serije SE13-RT_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE10-RT_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
