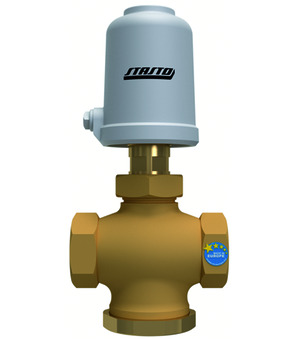

Tlačno upravljani sjedeći ventil SE13-12-RT81
Tlačno upravljani sjedeći ventil Serija SE13-RT; funkcija miješanja; 3-smjerna izvedba; Kućište Crveni lijevani bronz; Brtva PTFE; Unutarnji navoj; za plinovite i tekuće medije; Temperatura medija -30...+170°C; RP 1/2"; DN 15mm; Radni tlak 0-16bar; Upravljački tlak 4,2-7,2bar; Promjer Pogon 80mm
Intrastat broj: 84818079
Zemlja porijekla: Njemačka
Težina: 3.15 kg
Kratki broj stavke: SE1312RT81
Zemlja porijekla: Njemačka
Težina: 3.15 kg
Kratki broj stavke: SE1312RT81
tlačno kontrolirani dosjedni ventil Series SE13-RT; funkcija miješanja; 3-smjerna verzija; Kućište kovčeg; pečat PTFE; female thread; za plinovite i tekuće medije; srednje temperature -30...+170°C; RP 1/2"; DN 15mm; radni tlak 0-16bar; kontrolni pritisak 4,2-7,2bar; promjer pogon 80mm
| dimenzija | |
|---|---|
| Unutarnji navoj | RP 1/2" |
| DN | 15 mm |
| promjer Pogon | 80 mm |
| Pritisak | |
| Radni tlak | 0...16 bar |
| Upravljački tlak | 4,2...7,2 bar |
| Karakteristike | |
| Temperatura medija | -30...+170 °C |
