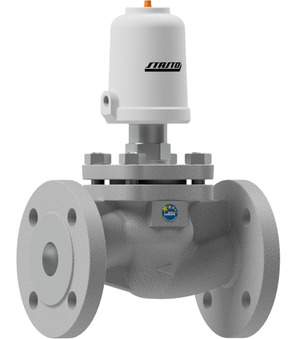

Tlačno upravljani sjedeći ventil SE23-15-ST51
Tlačno upravljani sjedeći ventil Serija SE23-ST; NO; Kućište Nehrđajući čelik 1.4408; Brtva PTFE; Prirubnica PN40; za plinovite i tekuće medije; zatvaranje protiv smjera medija; Temperatura medija -30...+170°C; DN 15mm; Radni tlak 0...31bar; Upravljački tlak 5...10bar; Promjer Pogon 50mm
Intrastat broj: 84818079
Zemlja porijekla: Njemačka
Težina: 3.9 kg
Kratki broj stavke: SE2315ST51
Zemlja porijekla: Njemačka
Težina: 3.9 kg
Kratki broj stavke: SE2315ST51
Tlačno upravljani sjedeći ventil Serija SE23-ST; NO; Kućište Nehrđajući čelik 1.4408; Brtva PTFE; Prirubnica PN40; za plinovite i tekuće medije; zatvaranje protiv smjera medija; Temperatura medija -30...+170°C; DN 15mm; Radni tlak 0...31bar; Upravljački tlak 5...10bar; Promjer Pogon 50mm
| dimenzija | |
|---|---|
| DN | 15 mm |
| prirubnica | PN40 |
| promjer Pogon | 50 mm |
| Izvršenje | |
| Izvedba | ATEX |
| Pritisak | |
| Radni tlak | 0...31 bar |
| Upravljački tlak | 5...10 bar |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE23-ST_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_SE2315ST51.stp
preuzimanje
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE23-ST_CS.pdf
preuzimanje
Prohlášení o shodě
1Prohlášení o shodě_Sedlový ventil - tlakem ovládaný série SE23-ST_CS.pdf
preuzimanje
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE23-ST_DA_DK.pdf
preuzimanje
Datenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE23-ST_DE.pdf
preuzimanje
Konformitätserklärungen
1Konformitätserklärung_Druckgesteuertes Sitzventil Serie SE23-ST_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE23-ST_EL_GR.pdf
preuzimanje
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE23-ST_EN.pdf
preuzimanje
Declarations of Conformity
1Declaration of conformity_Pneumatically operated seat valve Series SE23-ST_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE23-ST_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE23-ST_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE23-ST_FR.pdf
preuzimanje
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE23-ST_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_pneumatikusan vezérelt ülékes szelep sorozat SE23-ST_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE23-ST_IT.pdf
preuzimanje
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE23-ST_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE23-ST_NL.pdf
preuzimanje
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE23-ST_PL.pdf
preuzimanje
Deklaracje zgodności
1Deklaracja zgodności_zawór grzybkowy z napędem pneumatycznym Seria SE23-ST_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE23-ST_RO.pdf
preuzimanje
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE23-ST_SL.pdf
preuzimanje
Izjave o skladnosti
1Izjava o skladnosti_Tlačno krmiljen sedežni ventil serija SE23-ST_SL.pdf
preuzimanje
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE23-ST_SRLATIN.pdf
preuzimanje
Declarations of Conformity
1Deklaracija o usklađenosti_pneumatski upravljani ventil sa sedištem serije SE23-ST_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE23-ST_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
