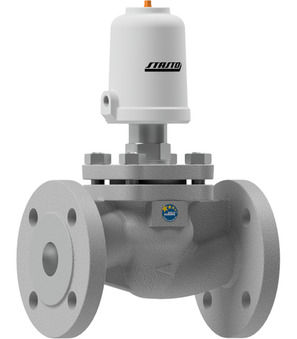

Tlačno upravljani sjedeći ventil Serija SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; Kućište Nehrđajući čelik 1.4408; Brtva PTFE; Prirubnica PN40; za plinovite medije; zatvarajući se protokom medija; Temperatura medija -30...+170°C; DN 20mm; Radni tlak 0...30bar; Upravljački tlak 5…10bar; Promjer Pogon 50mm
Zemlja porijekla: Njemačka
Težina: 3.3 kg
Kratki broj stavke: SE2520ST51
tlačno kontrolirani dosjedni ventil Series SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; Kućište stainless steel AISI 316; pečat PTFE; sub-base PN40; za plinovite medije; zatvarajući se s medijskim tokom; srednje temperature -30...+170°C; DN 20mm; radni tlak 0...30bar; kontrolni pritisak 5…10bar; promjer pogon 50mm
Tehničke specifikacije
| DN | 20 mm |
|---|---|
| Radni tlak | 0...30 bar |
| Upravljački tlak | 5...10 bar |
| promjer Pogon | 50 mm |
| DN | 20 mm |
| Radni tlak | 0...30 bar |
| Upravljački tlak | 5...10 bar |
| promjer Pogon | 50 mm |
| prirubnica | PN40 |
| Izvedba | ATEX |
SE25-20-ST51
