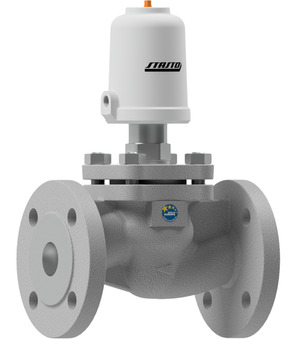

Tlačno upravljani sjedeći ventil SE25-40-ST51
Tlačno upravljani sjedeći ventil Serija SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; Kućište Nehrđajući čelik 1.4408; Brtva PTFE; Prirubnica PN40; za plinovite medije; zatvarajući se protokom medija; Temperatura medija -30...+170°C; DN 40mm; Radni tlak 0…6bar; Upravljački tlak 5…10bar; Promjer Pogon 50mm
Intrastat broj: 84818079
Zemlja porijekla: Njemačka
Težina: 0.61 kg
Kratki broj stavke: SE2540ST51
Zemlja porijekla: Njemačka
Težina: 0.61 kg
Kratki broj stavke: SE2540ST51
tlačno kontrolirani dosjedni ventil Series SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; Kućište stainless steel AISI 316; pečat PTFE; sub-base PN40; za plinovite medije; zatvarajući se s medijskim tokom; srednje temperature -30...+170°C; DN 40mm; radni tlak 0…6bar; kontrolni pritisak 5…10bar; promjer pogon 50mm
| dimenzija | |
|---|---|
| DN | 40 mm |
| prirubnica | PN40 |
| promjer Pogon | 50 mm |
| Izvršenje | |
| Izvedba | ATEX |
| Pritisak | |
| Radni tlak | 0...6 bar |
| Upravljački tlak | 5...10 bar |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE25-ST_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_SE2540ST51.stp
preuzimanje
Datové listy
1Datový list_Sedlový ventil - tlakem ovládaný série SE25-ST_CS.pdf
preuzimanje
Data Sheets
1Datablad_Trykstyret sædeventil Serie SE25-ST_DA_DK.pdf
preuzimanje
Datenblätter
1Datenblatt_Druckgesteuertes Sitzventil Serie SE25-ST_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE25-ST_EL_GR.pdf
preuzimanje
Data Sheets
1Data sheet_Pneumatically operated seat valve Series SE25-ST_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula de asiento pilotada por presión Serie SE25-ST_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_Paineohjattu istukkaventtiili Sarja SE25-ST_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Soupape à siège pilotée par pression Série SE25-ST_FR.pdf
preuzimanje
Adatlapok
1Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE25-ST_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE25-ST_IT.pdf
preuzimanje
Data Sheets
1Datablad_Trykkstyrt seteventil Serie SE25-ST_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_Drukgestuurd zittingventiel Serie SE25-ST_NL.pdf
preuzimanje
Karty katalogowe
1Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE25-ST_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă cu clapetă controlată de presiune serie SE25-ST_RO.pdf
preuzimanje
Podatkovni listi
1Podatkovni list_Tlačno krmiljen sedežni ventil serija SE25-ST_SL.pdf
preuzimanje
Data Sheets
1Tehnički list_pneumatski upravljani ventil sa sedištem serije SE25-ST_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_Tryckstyrd sätesventil Serie SE25-ST_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
