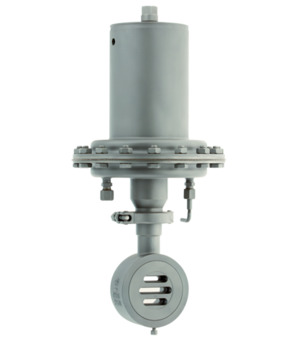

Regulator tlaka s kliznim zasunom Serija SG17; samomedijski upravljan; Nazivni tlak PN10/40; Izvedba s međuflanskom montažom; Materijal Nehrđajući čelik 1.4408; Fiksni brtveni prsten Edelstahl 1.4571 beschichtet; Pokretna brtvena podloška Kohlewerkstoff; Nazivni promjer 40mm; Kvs-vrijednost 26 (100%); Karakteristična krivulja linear; Raspon tlaka 4...10bar; Ugradbena duljina 33mm
Zemlja porijekla: Njemačka
Težina: 100.0 kg
Kratki broj stavke: SG1740WWC410
klizna vrata regulator tlaka Series SG17; samomedijski kontroliran; nazivni tlak PN10/40; dizajn srednje prirubnice; materijal stainless steel 1.4408/1.4581; disk za brtvljenje fiksiran Edelstahl 1.4571 beschichtet; disk za brtvljenje pomičan Kohlewerkstoff; nazivni promjer 40mm; Kvs vrijednost 26 (100%); karakteristična krivulja linear; raspon tlaka 4...10bar; duljina ugradnje 33mm
Tehničke specifikacije
| Raspon tlaka | 4...10 bar |
|---|---|
| Fiksni brtveni prsten | Obloženi nehrđajući čelik 1.4571 |
| Pokretna brtvena pločica | Ugljeni materijal |
| DN | 40 mm |
| Raspon tlaka | 4...10 bar |
| Fiksni brtveni prsten | Obloženi nehrđajući čelik 1.4571 |
| Pokretna brtvena pločica | Ugljeni materijal |
| DN | 40 mm |
| kvs-vrijednost | 26 (100%) |
| Karakteristična krivulja | linearno |
| Ugradbena duljina | 33 mm |
SG17-40-WWC4/10
Dokumenti
German / Deutsch
Upute za montažu i uporabu
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Upute za uporabu 7,6 MB Ažurirano 13.06.2026
