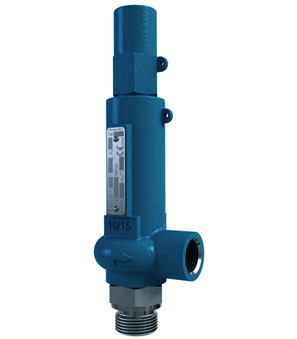

Sigurnosni ventil 1"-16-1"-232,4-0,1…32
Sigurnosni ventil Serija SV05; Tijelo 1.4571; Poklop GGG40; metalno brtveći; plinski nepropusni poklopac; Temperatura medija -10…+280°C; mogući podešni tlakovi u koracima od 0,1 bara; Priključni čep G 1"; DN 16mm; navojna izlazna čaura G 1"; Kapacitet ispuhivanja pri 6 bar(g) pare 232,4kg/h; mogući podešni tlakovi 0,1…32
Intrastat broj: 84814010
Zemlja porijekla: Austria
Težina: 2.35 kg
Kratki broj stavke: SV051016X
Zemlja porijekla: Austria
Težina: 2.35 kg
Kratki broj stavke: SV051016X
Sigurnosni ventil Serija SV05; Tijelo 1.4571; Poklop GGG40; metalno brtveći; plinski nepropusni poklopac; Temperatura medija -10…+280°C; mogući podešni tlakovi u koracima od 0,1 bara; Priključni čep G 1"; DN 16mm; navojna izlazna čaura G 1"; Kapacitet ispuhivanja pri 6 bar(g) pare 232,4kg/h; mogući podešni tlakovi 0,1…32
| dimenzija | |
|---|---|
| Vanjski navoj | G 1" |
| Unutarnji navoj | G 1" |
| DN | 16 mm |
| Pritisak | |
| mogući podešni tlakovi | 0,1...32 bar |
| Karakteristike | |
| Kapacitet ispuhivanja pri 6 bar pare | 232,4 kg/h |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_Sigurnosni ventil Serija SV05_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_SV051016X.stp
preuzimanje
Datové listy
1Datový list_pojistný ventil série SV05_CS.pdf
preuzimanje
Prohlášení o shodě
1Prohlášení o shodě_pojistný ventil série SV05_CS.pdf
preuzimanje
Data Sheets
1Datablad_Sikkerhedsventil Serie SV05_DA_DK.pdf
preuzimanje
Datenblätter
1Datenblatt_Sicherheitsventil Serie SV05_DE.pdf
preuzimanje
Konformitätserklärungen
1Konformitätserklärung_Sicherheitsventil Serie SV05_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Βαλβίδα ασφαλείας Σειρά SV05_EL_GR.pdf
preuzimanje
Data Sheets
1Data sheet_Safety valve Series SV05_EN.pdf
preuzimanje
Declarations of Conformity
1Declaration of conformity_Safety valve Series SV05_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula de seguridad Serie SV05_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_Varoventtiili Sarja SV05_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Soupape de sécurité Série SV05_FR.pdf
preuzimanje
Adatlapok
1Adatlap_biztonsági szelep sorozat SV05_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_biztonsági szelep sorozat SV05_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Valvola di sicurezza Serie SV05_IT.pdf
preuzimanje
Data Sheets
1Datablad_Sikkerhetsventil Serie SV05_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_Veiligheidsventiel Serie SV05_NL.pdf
preuzimanje
Karty katalogowe
1Arkusz danych_zawór bezpieczeństwa Seria SV05_PL.pdf
preuzimanje
Deklaracje zgodności
1Deklaracja zgodności_zawór bezpieczeństwa Seria SV05_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă de siguranță serie SV05_RO.pdf
preuzimanje
Podatkovni listi
1Podatkovni list_Varnostni ventil serija SV05_SL.pdf
preuzimanje
Izjave o skladnosti
1Izjava o skladnosti_Varnostni ventil serija SV05_SL.pdf
preuzimanje
Data Sheets
1Tehnički list_sigurnosni ventil serije SV05_SRLATIN.pdf
preuzimanje
Declarations of Conformity
1Deklaracija o usklađenosti_sigurnosni ventil serije SV05_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_Säkerhetsventil Serie SV05_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
