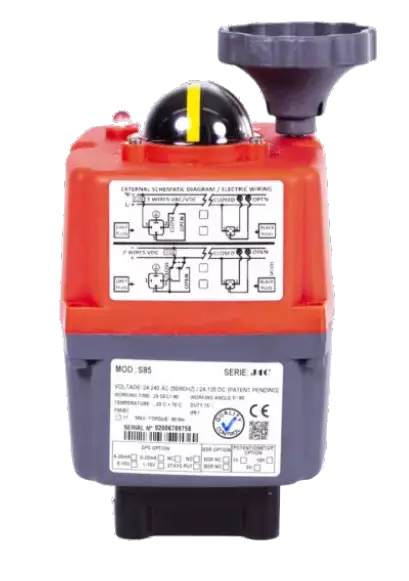

Elektropogon Serija J4C; prikladno za Armature s 90° hodom preklapanja; pogodno za najviše 100 preklapanja dnevno; Granični prekidač krajnjeg položaja, potpuno ožičen; 2 potencijalno slobodna kontakta za povratnu dojavu krajnjih položaja; uključujući ručno hitno upravljanje; Moment zakretanja 85Nm; Vrijeme podešavanja 29s; Prirubnica ISO5211 Zvjezdasti priključak F05/F07 17 mm; Napon 24...240VDC/AC (50-60Hz); Stupanj zaštite IP67
Zemlja porijekla: Španjolska
Težina: 2.8 kg
Kratki broj stavke: J4C850H29Q17
električni pogon Series J4C; pogodan za armature s uklopnim hodom od 90°; prikladno za maksimalno 100 sklopnih operacija dnevno; isključivanje krajnjeg položaja potpuno ožičeno; 2 bespotencijalna kontakta za povratnu informaciju o krajnjem položaju; uključujući ručno upravljanje; okretni moment 85Nm; vrijeme stvrdnjavanja 29s; sub-base ISO5211 F05/F07-star 14 mm; Napetost 24...240VDC/AC (50-60Hz); klasa zaštite IP67
Tehničke specifikacije
| Moment zakretanja | 85 Nm |
|---|---|
| Vrijeme podešavanja | 29 s |
| prirubnica ISO5211 | F03/F05-Stern 17 mm |
| Napon | 24...240VDC/AC (50-60Hz) |
| Moment zakretanja | 85 Nm |
| Vrijeme podešavanja | 29 s |
| prirubnica ISO5211 | F03/F05-Stern 17 mm |
| Napon | 24...240VDC/AC (50-60Hz) |
| Stupanj zaštite | IP67 |
J4C85-0H29-Q17
Dokumenti
German / Deutsch
Tehnički listovi
1-
PDF
Datenblatt · Elektroantrieb Serie J4C · DE
Podatkovni list 17,0 MB Ažurirano 13.06.2026
Upute za montažu i uporabu
1-
PDF
Betriebsanleitung · Elektroantrieb Serie J4C · DE
Upute za uporabu 7,6 MB Ažurirano 13.06.2026
English
Tehnički listovi
1-
PDF
Data sheet · Electrical actuator Series J4C · EN
Podatkovni list 16,4 MB Ažurirano 13.06.2026
Upute za montažu i uporabu
1-
PDF
Operating instructions · Electrical actuator Series J4C · EN
Upute za uporabu 6,9 MB Ažurirano 13.06.2026
