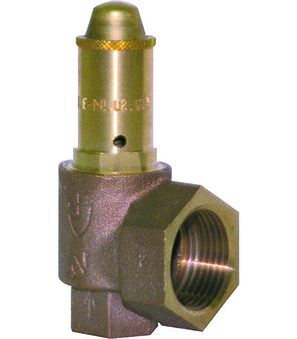

Sigurnosni ventil s punim hodom 1"-11/2"-23-1203
Sigurnosni ventil s punim hodom Serija SF01; s rotacijskim odzračivanjem; Tijelo Crveni lijevani bronz; Brtva NBR; Primjena: Stlačeni zrak, netoksični plinovi, pare; Temperatura medija -30…+130°C; mogući podešni tlakovi 0,5...25bar u koracima od 0,1 bara; Ulaz G 1"; Izlaz G 11/2"; DN 23mm; Kapacitet ispuhivanja pri 6 bar(g) zraka 1203Nm3/h
Intrastat broj: 84814090
Zemlja porijekla: Njemačka
Težina: 1.95 kg
Kratki broj stavke: SF0110W23X
Zemlja porijekla: Njemačka
Težina: 1.95 kg
Kratki broj stavke: SF0110W23X
Sigurnosni ventil s punim hodom Serija SF01; s rotacijskim odzračivanjem; Tijelo Crveni lijevani bronz; Brtva NBR; Primjena: Stlačeni zrak, netoksični plinovi, pare; Temperatura medija -30…+130°C; mogući podešni tlakovi 0,5...25bar u koracima od 0,1 bara; Ulaz G 1"; Izlaz G 11/2"; DN 23mm; Kapacitet ispuhivanja pri 6 bar(g) zraka 1203Nm3/h
| dimenzija | |
|---|---|
| Unutarnji navoj | G 1" |
| DN | 23 mm |
| Unutarnji navoj 2 | G 1 1/2" |
| Karakteristike | |
| Kapacitet ispuhivanja pri 6 bar zraka | 1203 Nm3/h |
Tehnički listovi, upute, 3D datoteke i certifikati...
Na vašem jeziku
ZIPData Sheets
1Podatkovni list_Sigurnosni ventil s punim hodom Serija SF01_HR.pdf
preuzimanje
CAD / 3D
1CADSTEP_SF0110W23X.stp
preuzimanje
Datové listy
1Datový list_Pojistný ventil s plným zdvihem série SF01_CS.pdf
preuzimanje
Prohlášení o shodě
1Prohlášení o shodě_Pojistný ventil s plným zdvihem série SF01_CS.pdf
preuzimanje
Data Sheets
1Datablad_Sikkerhedsventil med fuldt løft Serie SF01_DA_DK.pdf
preuzimanje
Datenblätter
1Datenblatt_Vollhubsicherheitsventil Serie SF01_DE.pdf
preuzimanje
Konformitätserklärungen
1Konformitätserklärung_Vollhubsicherheitsventil Serie SF01_DE.pdf
preuzimanje
Data Sheets
1Δελτίο δεδομένων_Βαλβίδα ασφαλείας πλήρους διαδρομής (πλήρους ανύψωσης) Σειρά SF01_EL_GR.pdf
preuzimanje
Data Sheets
1Data sheet_Safety valve, full stroke Series SF01_EN.pdf
preuzimanje
Declarations of Conformity
1Declaration of conformity_Safety valve, full stroke Series SF01_EN.pdf
preuzimanje
Data Sheets
1Ficha técnica_Válvula de seguridad de elevación total Serie SF01_ES.pdf
preuzimanje
Data Sheets
1Tietolehti_Täysnoston varoventtiili Sarja SF01_FI.pdf
preuzimanje
Data Sheets
1Fiche technique_Soupape de sécurité à levée totale Série SF01_FR.pdf
preuzimanje
Adatlapok
1Adatlap_biztonsági szelep, teljes áteresztésű sorozat SF01_HU.pdf
preuzimanje
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_biztonsági szelep, teljes áteresztésű sorozat SF01_HU.pdf
preuzimanje
Data Sheets
1Scheda tecnica_Valvola di sicurezza a corsa completa Serie SF01_IT.pdf
preuzimanje
Data Sheets
1Datablad_Sikkerhetsventil med full løfting Serie SF01_NB_NO.pdf
preuzimanje
Data Sheets
1Datasheet_Volledighefveiligheidsventiel Serie SF01_NL.pdf
preuzimanje
Karty katalogowe
1Arkusz danych_zawór bezpieczeństwa wysokoprzepływowy Seria SF01_PL.pdf
preuzimanje
Deklaracje zgodności
1Deklaracja zgodności_zawór bezpieczeństwa wysokoprzepływowy Seria SF01_PL.pdf
preuzimanje
Data Sheets
1Fișă de date_Supapă de siguranță cu ridicare completă serie SF01_RO.pdf
preuzimanje
Podatkovni listi
1Podatkovni list_Varnostni ventil s polnim hodom serija SF01_SL.pdf
preuzimanje
Izjave o skladnosti
1Izjava o skladnosti_Varnostni ventil s polnim hodom serija SF01_SL.pdf
preuzimanje
Data Sheets
1Tehnički list_sigurnosni ventil, pun korak serije SF01_SRLATIN.pdf
preuzimanje
Declarations of Conformity
1Deklaracija o usklađenosti_sigurnosni ventil, pun korak serije SF01_SRLATIN.pdf
preuzimanje
Data Sheets
1Datablad_Fullslags säkerhetsventil Serie SF01_SV.pdf
preuzimanje
Za ovaj proizvod nema dostupnih rezervnih dijelova.
