Pneumatika · Razvodnici

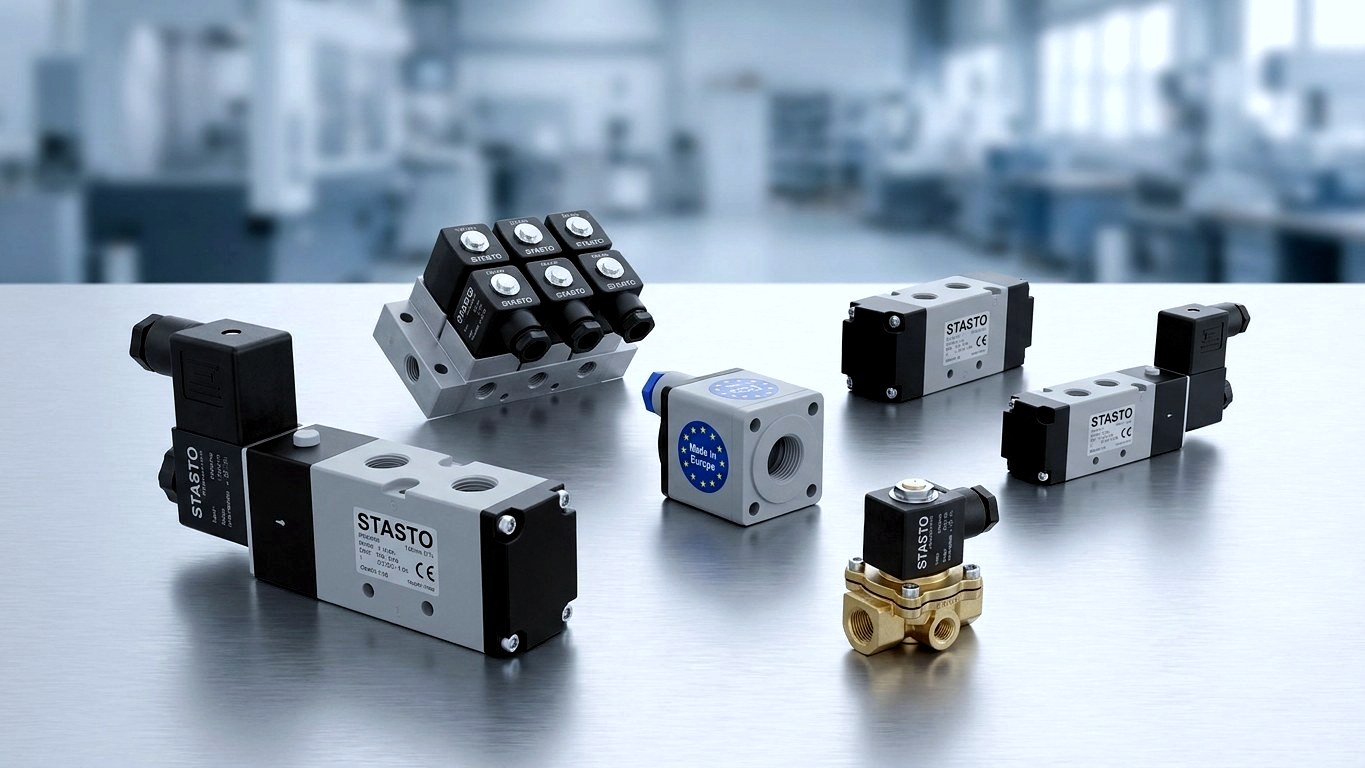

3/2 razvodnici – pneumatsko upravljanje i regulacija
3/2 razvodnici otvaraju, zatvaraju i ispuštaju vazdušni protok preko tri priključka i dva radna položaja – osnova za pouzdane pneumatske upravljačke sisteme u mašinstvu, automatizaciji i izgradnji postrojenja. Kod STASTO-a pronalazite širok program: od direktno upravljanih elektromagnetnih ventila preko NAMUR izvedbi za montažu na obrtne pogone do serija K i E+V. Ukratko nam opišite vaš zadatak upravljanja – preporučićemo vam odgovarajuću varijantu.
Direktno upravljani · NAMUR · Serija K i E+V
Zašto STASTO
3/2 ventili iz jednog izvora
Bilo da vam je potreban pojedinačni 3/2 solenoidni ventil ili usklađena kombinacija ventila – pomažemo vam u izboru serije, vrste aktiviranja i veličine priključka.
Puna funkcionalna širina
3/2 razvodnici kao NC (normalno zatvoreni) i NO (normalno otvoreni) ventili, monostabilni ili bistabilni, u zavisnosti od serije – za upravljanje, punjenje i pražnjenje vazduha.
Odgovarajuće upravljanje
Elektromagnetno (3/2 magnetni ventil), pneumatski, mehanički ili ručno upravljanje. Dostupni tipovi upravljanja variraju u zavisnosti od serije.
Provereni STASTO programi
Serije K3.W, E+V i NAMUR kombinacije za direktnu montažu na obrtne pogone. Precizni tehnički podaci za svaki artikal dostupni su u tehničkom listu.
Savetovanje od strane specijalizovanog distributera
Kontakt osoba za B2B klijente iz oblasti održavanja, konstrukcije i nabavke – pomažemo pri izboru serije, kompatibilnosti i pribora.
Asortiman
Pregled 3/2-putnih razvodnika
Od direktno upravljanog pilot ventila do NAMUR izvedbe za armature – izaberite odgovarajuću seriju.
Poređenje varijanti
Direktno upravljani, NAMUR, serija K i E+V
Najvažnije 3/2 izvedbe u pregledu – tačne karakteristike se nalaze u tehničkom listu odgovarajuće serije.
| Direktno upravljan | NAMUR | Serija K | Serija E+V | |
|---|---|---|---|---|
| Princip upravljanja | Direktno | Direktno/predupravljano | u zavisnosti od izvedbe | zavisno od izvedbe |
| Tipično aktiviranje | Elektromagnetno | Elektromagnetno | el./pneum./meh. | el./pneum./meh. |
| Širina konektora | zavisno od serije | zavisno od serije | 16 mm | 22 mm |
| Tipična primena | Upravljački/pilot ventil | Automatizacija armatura | Standardni zadaci upravljanja | veći protoci |
| Direktna montaža na obrtni pogon | ne | da | ne | ne |
Oblasti primene
Gde se koriste 3/2 razvodnici
3/2 razvodnici su standardni element za jednostruko dejstvo u pneumatskim upravljačkim sistemima.

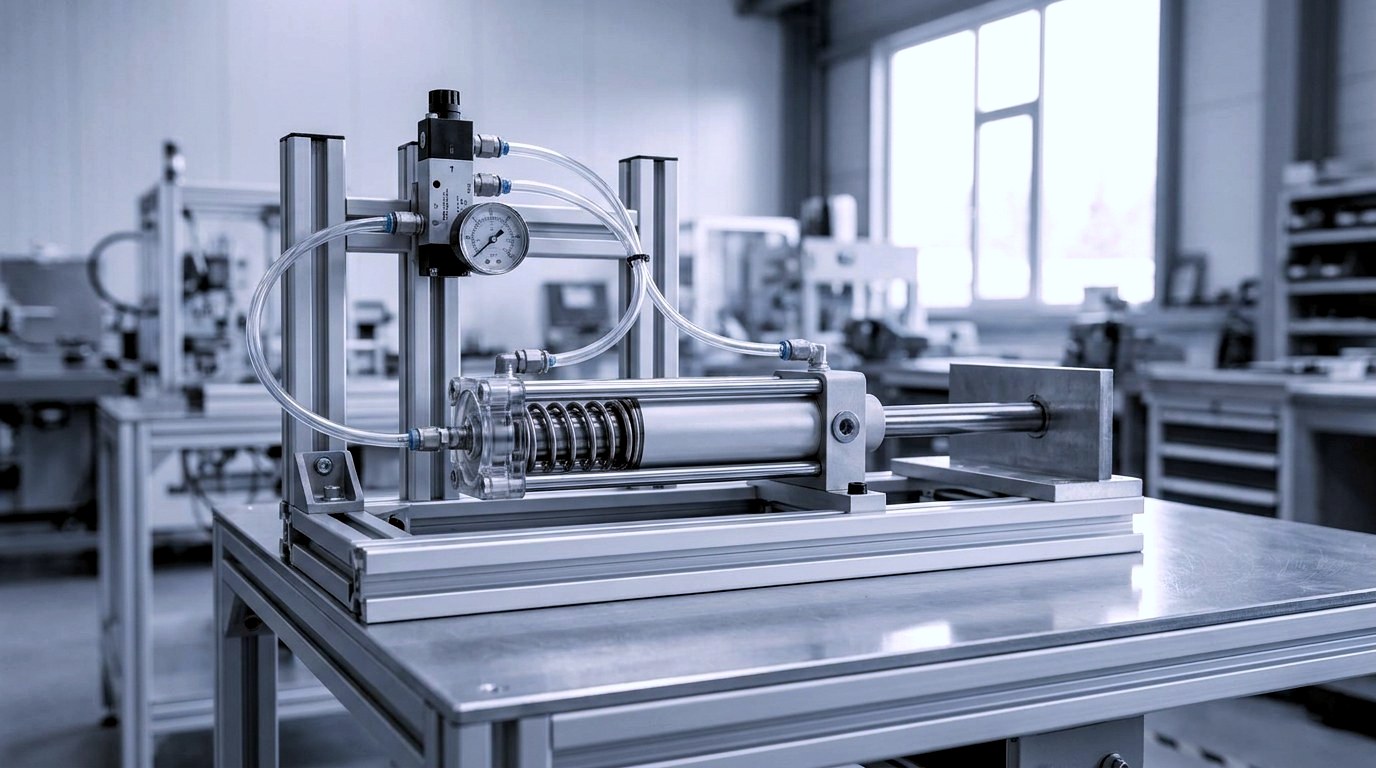

Jednostruko dejstvujući cilindri
Izvlačenje pod dejstvom pritiska, povratak opružnom silom nakon odzračivanja – klasičan 3/2 upravljački zadatak u mašinstvu.

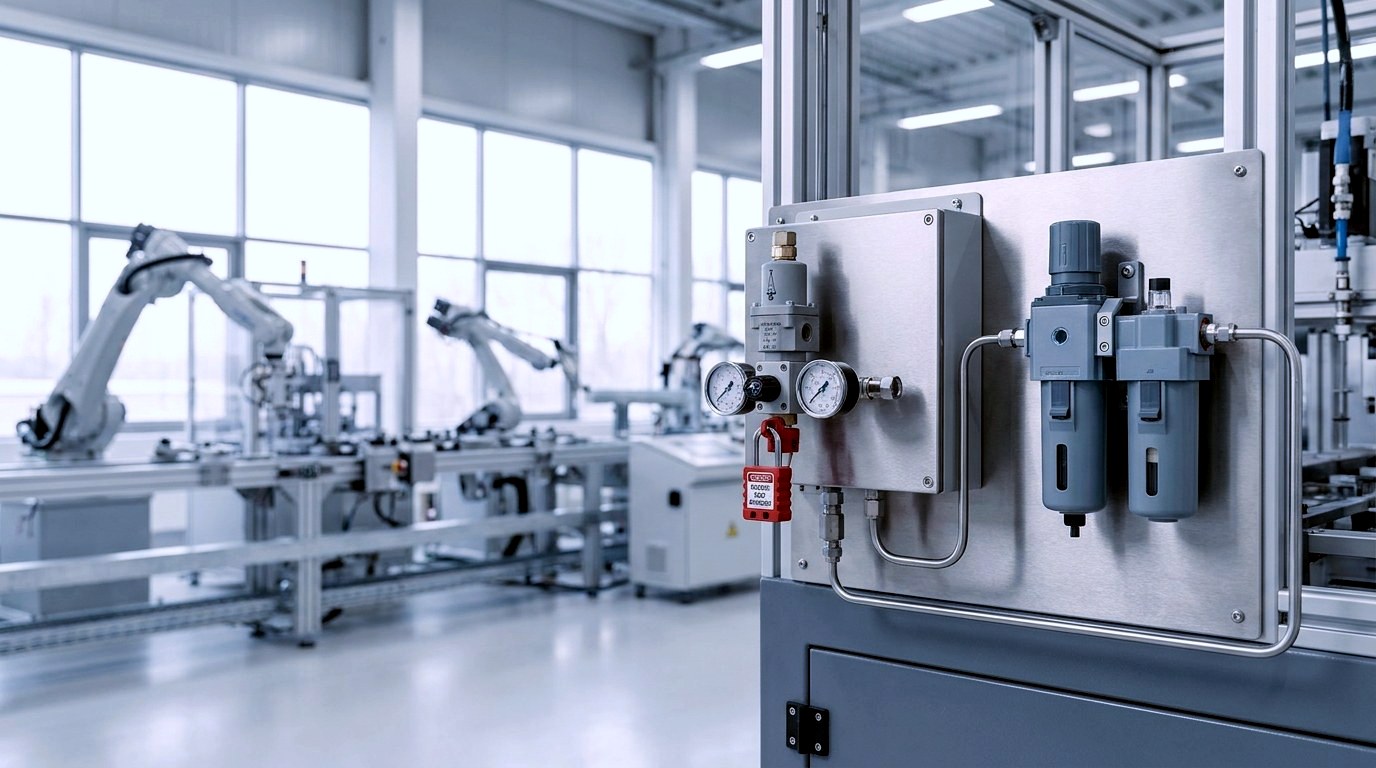

Uvođenje i ispuštanje vazduha
Bezbedno isključivanje i rasterećenje pritiska pneumatskih potrošača unutar sistema komprimovanog vazduha.

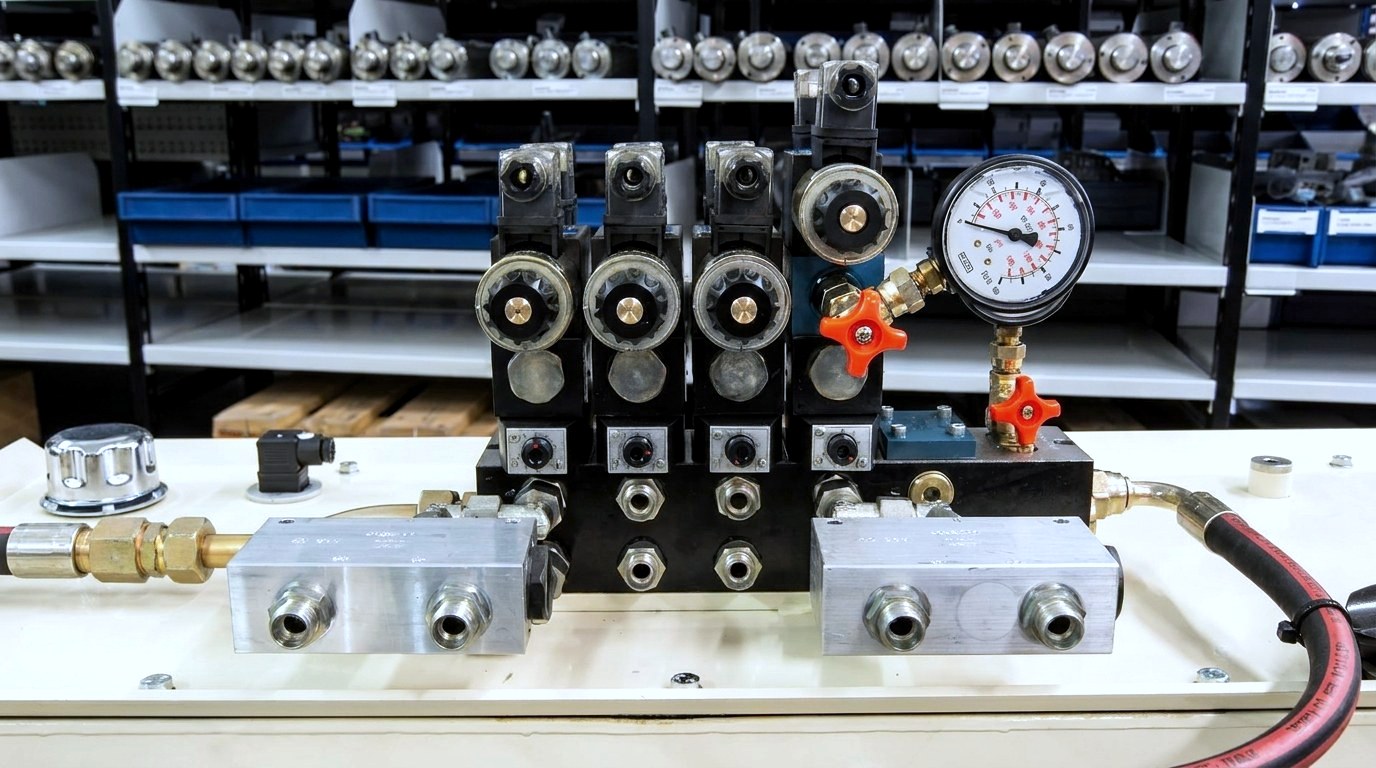

Pilot i predupravljanje
Kao upravljački ventil za aktiviranje većih razvodnika ili procesnih ventila u procesnim postrojenjima.

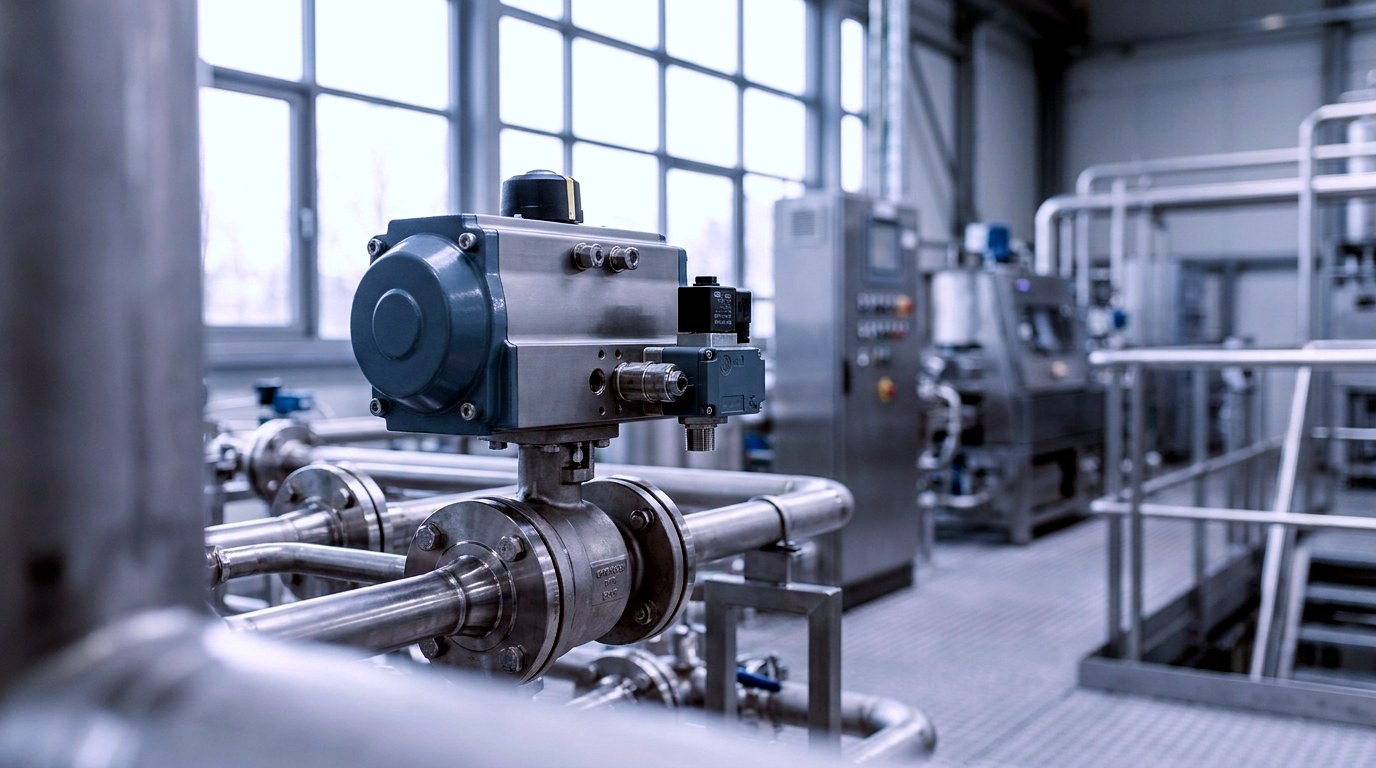

Automatizacija armatura (NAMUR)
Direktna montaža na obrtne pogone za otvaranje i zatvaranje procesne armature – bez dodatnog cevovoda.

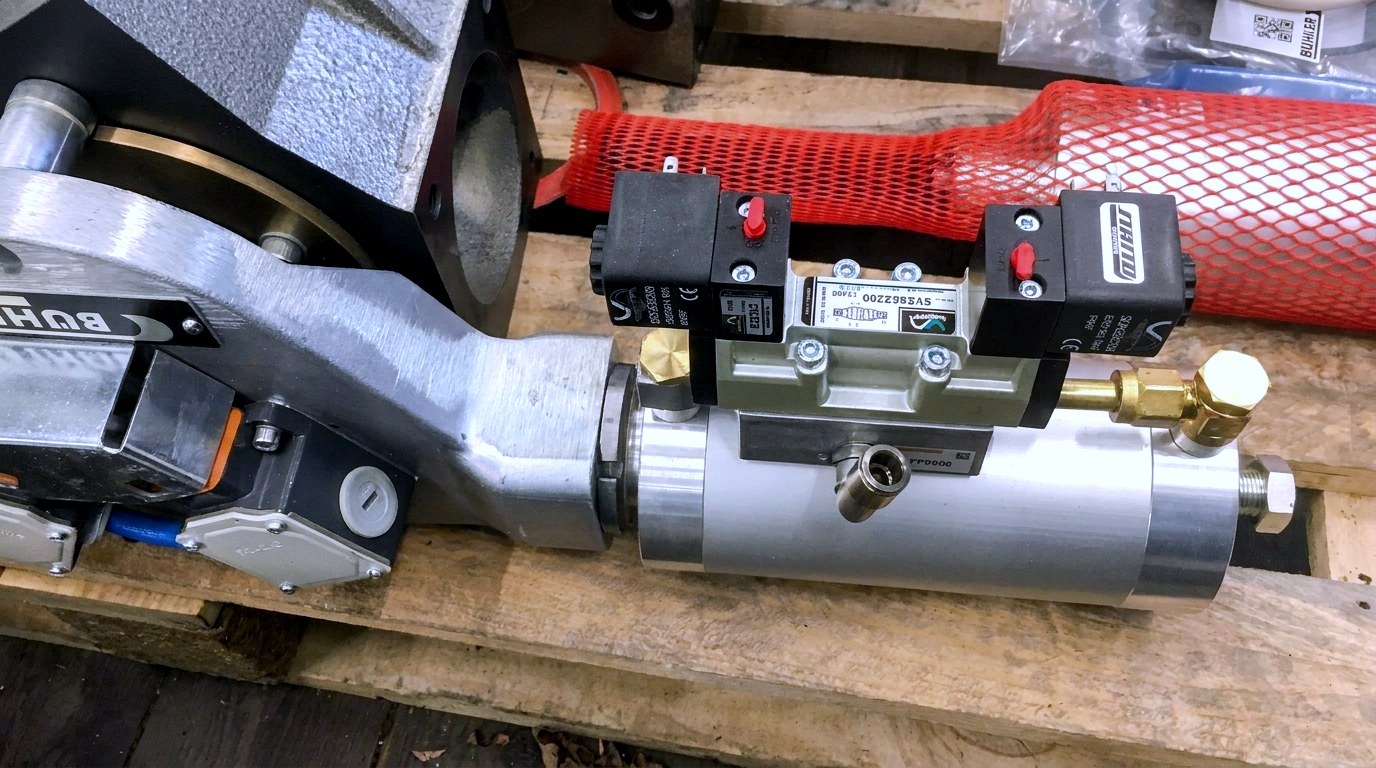

Pneumatsko upravljanje
Uklapanje pneumatskih funkcija u specijalnim vozilima i nadgradnjama – kompaktni ventili za robusna okruženja.

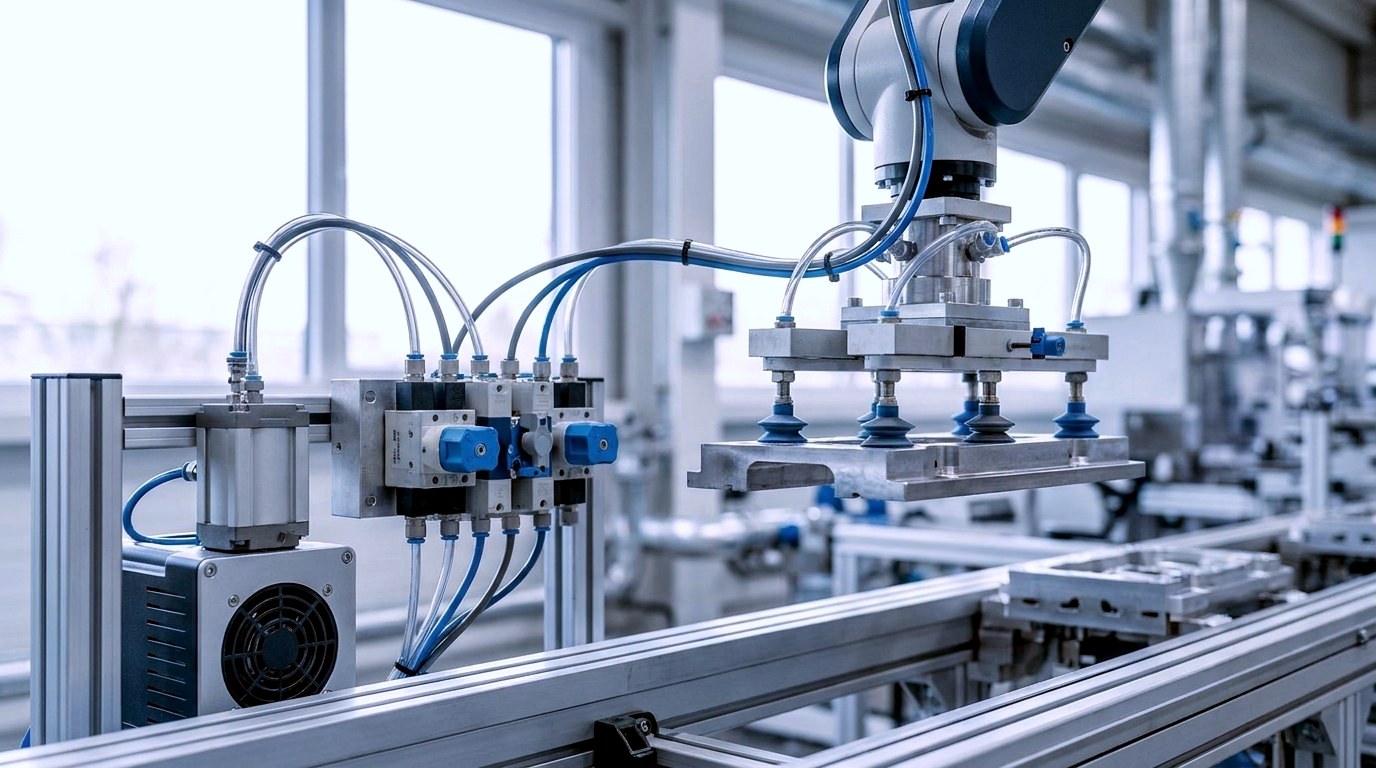

Uklapanje vakuuma
Uklapanje vakuuma u pneumatskim sistemima – u zavisnosti od serije i izvedbe.
Vodič
Kako pravilno izabrati 3/2 razvodnik
Pregled najvažnijih kriterijuma za izbor – od oznake do veličine priključka.
Osnove i funkcija
- Šta znači „3/2"?
- Prvi broj označava broj priključaka (3), drugi broj radne položaje (2): komprimovan vazduh (P), radni izlaz (A) i odzračivanje (R/E), kao i dva radna stanja.
- NC (normalno zatvoren) ili NO (normalno otvoren)?
- U mirnom položaju je NC (normalno zatvoren) ventil zatvoren i otvara se tek pri aktiviranju; NO (normalno otvoren) ventil je u početnom stanju prohodan. Izbor zavisi od bezbednog stanja vaše aplikacije.
- Osnovna funkcija
- 3/2 ventil dovodi vazduh do potrošača i u drugom položaju ga blokira odnosno odzračuje – osnova mnogih pneumatskih upravljanja.
Izbor i tehnika
- Vrsta aktiviranja
- Elektromagnetno (3/2 solenoidni ventil) za signalno upravljanje, pneumatsko za upravljački vazduh, mehaničko/ručno za lokalno upravljanje. Dostupnost zavisi od serije.
- Direktno upravljan ili pilot upravljan?
- Direktno upravljani ventili preklapaju nezavisno od radnog pritiska i brzo reaguju; pilot upravljane varijante koriste raspoloživi pritisak i omogućavaju veće protoke.
- Veličina priključka i protok
- Izaberite nominalni prečnik i priključak (npr. navoj) prema potrebnom protoku. Tačne vrednosti pronaći ćete u tehničkom listu serije.
Dostupnost i usluge

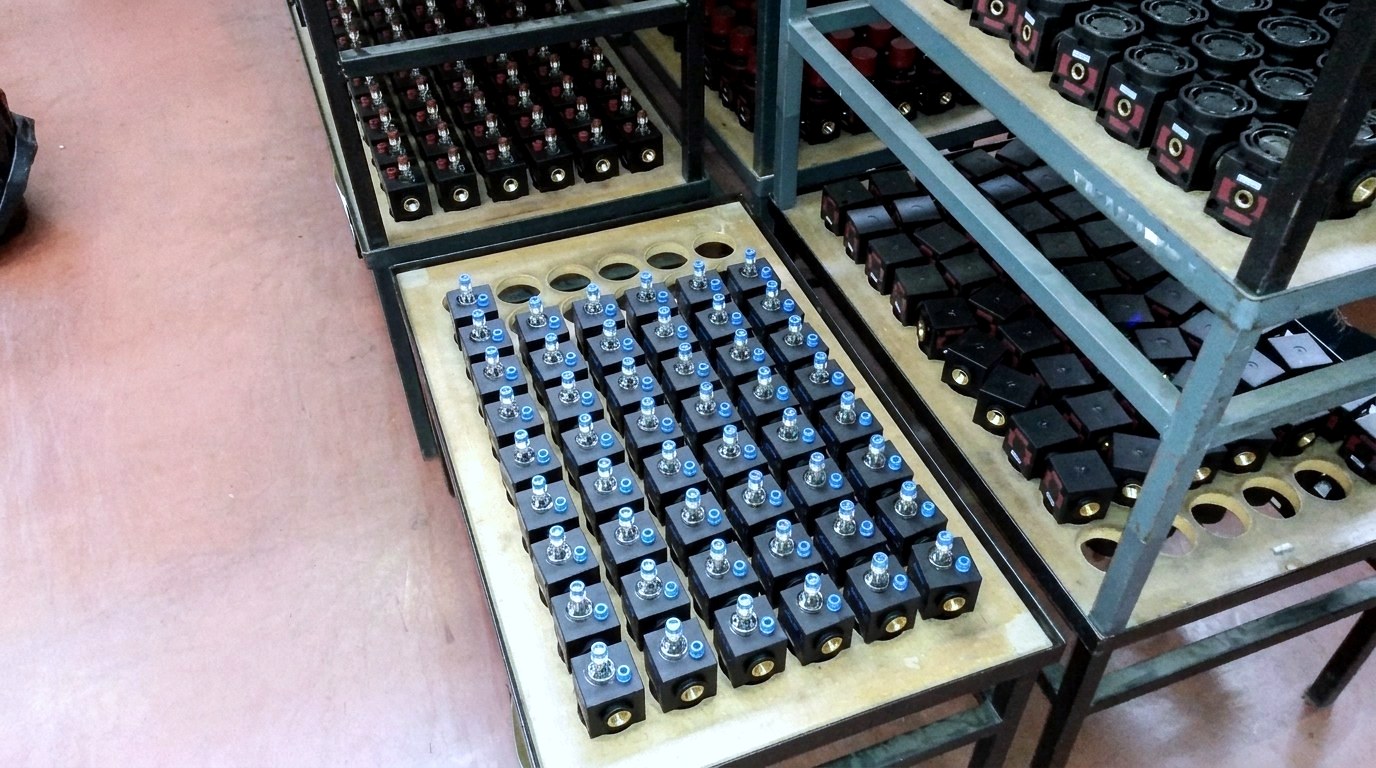

Isporuka, pribor i upit
Ne isporučujemo samo ventile, već kompletno okruženje za vaš upravljački zadatak.
Dostupnost
Mnogi 3/2-putni razvodnici su, zavisno od serije i varijante, dostupni na kratkoročnoj osnovi; konkretnu dostupnost i rok isporuke rado ćemo vam navesti na osnovu odabranog artikla, na upit.
Varijante i pribor
Odgovarajući elektromagnetni kalemovi, konektori, spojni setovi (npr. NAMUR) i ventilski blokovi – zavisno od serije i izvedbe.
Upit i ponuda
Za projektne količine, specijalne izvedbe ili prilagođene kombinacije izradićemo vam individualnu ponudu.
Često postavljana pitanja
Česta pitanja o 3/2 razvodnicima
Odgovori na najvažnija pitanja o funkciji, aktiviranju i izboru.
Šta je 3/2 razvodnik?
3/2 razvodnik ima tri priključka i dva radna položaja. Može da dovodi vazduh potrošaču, a u drugom položaju da ga blokira i odzračuje – osnovna funkcija mnogih pneumatskih upravljačkih sistema.
Za šta se koristi 3/2 razvodnik u pneumatici?
Pre svega za upravljanje jednosmernim (jednodejstvujućim) cilindrima, za dovod i odvod vazduha potrošačima, kao pilot/upravljački ventil i za prespajanje vakuuma.
Koja je razlika između 3/2 i 5/2 razvodnika?
3/2 razvodnik tipično upravlja jednodejstvujućim potrošačima; 5/2 razvodnik ima pet priključaka i koristi se za dvodejstvujuće cilindre. Odgovarajuće 5/2 izvedbe takođe možete pronaći kod STASTO.
Šta znače NC (normalno zatvoren) i NO (normalno otvoren)?
NC (normally closed) je u mirnom položaju zatvoren, NO (normally open) je u mirnom položaju otvoren. Izbor zavisi od željenog bezbednog izlaznog stanja.
Šta je 3/2 elektromagnetni ventil?
3/2 elektromagnetni razvodnik: električni signal aktivira magnetni kalem i time prespaja ventil. To je najčešći način aktiviranja za automatizovane upravljačke sisteme.
Šta znači NAMUR izvedba?
NAMUR označava standardizovan priključni interfejs koji omogućava direktnu montažu ventila na pneumatske obrtne/linearne aktuatore – bez dodatnog cevovoda.
Koja serija je pravi izbor za mene?
To zavisi od protoka, aktiviranja i ugradbene situacije. Serija K (16 mm) i serija E+V (22 mm) pokrivaju veliki broj standardnih slučajeva; za armature se preporučuju NAMUR izvedbe. Rado ćemo vam pomoći u izboru odgovarajuće varijante.
Slične kategorije
Pregled
Dodatni razvodnici i serije za vaše pneumatsko upravljanje.
Započnite odmah
Pronađite odgovarajući 3/2 razvodnik za vaš zadatak upravljanja
Pregledajte asortiman ili se odmah posavetujte sa nama – proverićemo seriju, način aktiviranja i pribor prilagođen vašoj primeni.
