Pneumatika · Rotacioni razvodnici

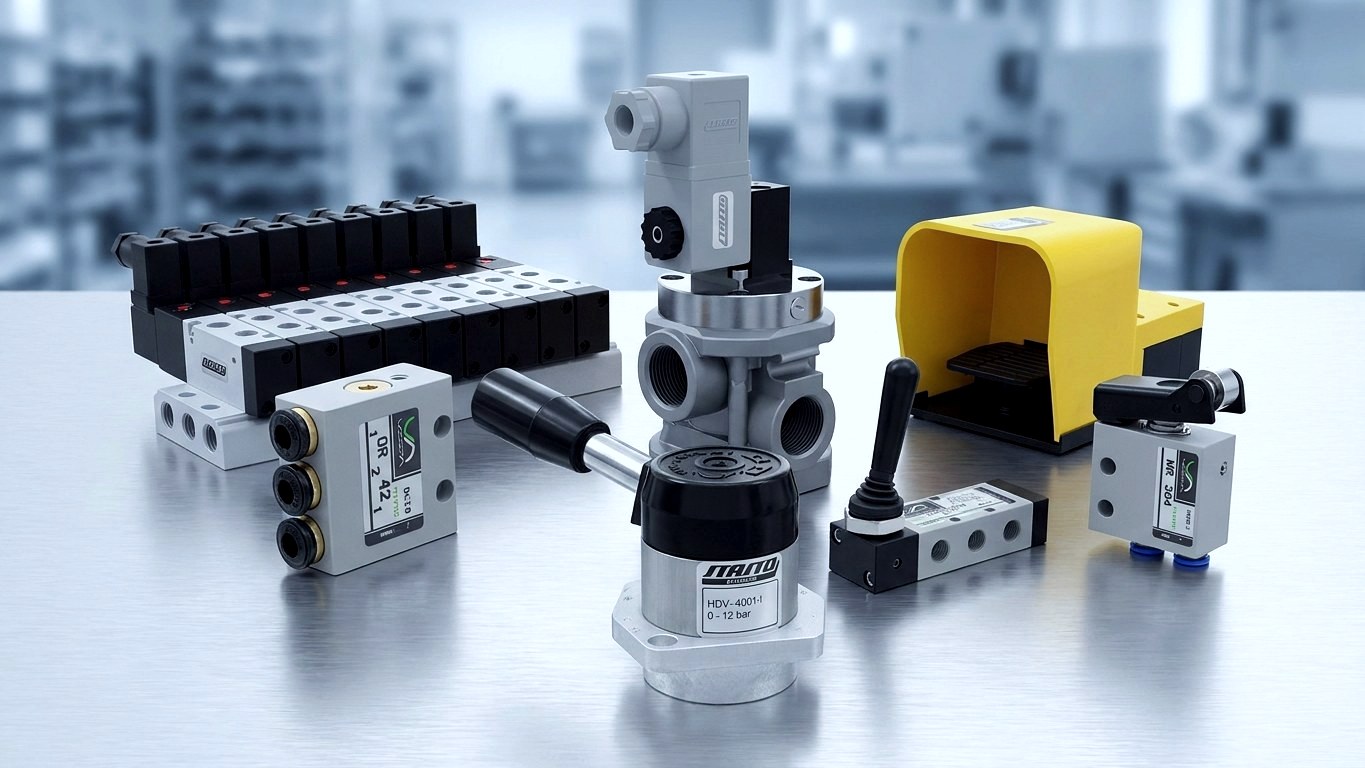

4/3 razvodnici za pneumatiku: pravilan izbor rotacionih razvodnika serije HDV
4/3 razvodnik upravlja sa četiri priključka u tri radna položaja – a treći, srednji položaj, određuje ponašanje sistema u stanju mirovanja. STASTO nudi 4/3 razvodnike u pneumatičkoj izvedbi kao rotacione razvodnike serije HDV: ručno upravljane preko poluge sa fiksiranim položajima, sa radnim pritiskom 0…12 bar i priključcima od 1/8" do 1/2". Ovde ćete pronaći tehničke karakteristike po kojima se razlikuju, tabelu za izbor svih izvedbi HDV i direktan link do asortimana.
Serija HDV na prvi pogled
Zašto serija HDV
Četiri karakteristike koje određuju izbor
Rotacioni razvodni ventili serije HDV pokrivaju šemu 4/3 potpuno mehanički – od srednjeg položaja preko veličine do položaja priključaka.
Dva srednja položaja u ponudi
Blokirani srednji položaj (HDV-4001, HDV-4002, HDV-4004) drži aktuator u položaju, dok odzračeni srednji položaj (HDV-4101, HDV-4102, HDV-4104) oslobađa ga od pritiska. Vi birate način rada, ne kompromis.
Potpuno mehanički – bez elektrike
Svi 4/3 razvodni ventili serije HDV se aktiviraju pomoću ručice sa fiksiranim položajima. Za ručno upravljanje, podešavanje i stanice za montažu to znači: bez kablova, bez upravljačke elektronike, jasan položaj prekidanja.
Veličine od 1/8" do 1/2"
Priključni navoji 1/8", 1/4" i 1/2" sa DN 5, 7 i 9 mm, kao i protokom od 480 do 1050 Nl/min. Tako ventil odgovara od malog steznog cilindra do većeg pogona.
Izbor položaja priključaka
Izvedbe „-I“ (priključci na dnu) i „-N“ (priključci sa strane) odgovaraju mestu ugradnje u pultu, razvodnom ormanu ili ramu mašine. Identična šema razvoda, različit pravac razvoda cevi.
Osnove
Razvodnik 4/3 – šema kola i princip rada
Prvi broj označava broj priključaka, drugi broj radnih položaja. Razvodnik 4/3 ima, dakle, četiri priključka – dovod komprimovanog vazduha, odzračivanje i dva radna priključka – kao i tri radna položaja: dva krajnja položaja plus srednji položaj.
Princip rada rotacionog klizača
- Rotacioni klizni element
- Rotirajući klizni element povezuje kanale međusobno – princip rotacionih razvodnika serije HDV.
- Fiksirajuća ručica
- Ručica mehanički fiksira izabrani položaj sve dok se svesno ne promeni. Radni položaj je vizuelno prepoznatljiv.
- Razlika: dugme na dodir/opružno vraćanje
- Kod ventila s dugmetom ili opružnim vraćanjem, ventil se automatski vraća u početni položaj čim korisnik otpusti.
- Četiri priključka
- Dovod komprimovanog vazduha, odzračivanje i dva radna priključka ka potrošaču.
Zaporni vs. odzračeni srednji položaj
- Zaporni srednji položaj
- Oba radna priključka su zatvorena, vazduh ostaje zarobljen u aktuatoru. Artikli: HDV-4001-I, HDV-4001-N, HDV-4002-I, HDV-4002-N, HDV-4004-N.
- Odzračeni srednji položaj
- Oba radna priključka se odzračuju u atmosferu, aktuator postaje bez pritiska i može se pomerati ručno. Artikli: HDV-4101-I, HDV-4101-N, HDV-4102-N, HDV-4104-N.
- Prolazni srednji položaj
- Poznato kao simbolika u tehnici razvodnika. U asortimanu HDV dostupni su zaporni i odzračeni srednji položaji; za druge šeme kola obratite nam se direktno.
Šifra tipa i posebna izvedba
- 40xx / 41xx
- Niz cifara 40xx označava blokirani, a 41xx odzračeni srednji položaj.
- -I i -N
- „-I“ znači priključci na dnu, „-N“ priključci sa strane.
- HDV-4004-N-S01
- Posebna izvedba 1/2", DN 9 mm, srednji položaj blokiran, unutrašnji delovi od hromiranog mesinga, ručica i zavrtnji od nerđajućeg čelika. Cena na upit.
- Pribor i rezervni delovi
- RE-HDV-4002-N (rotacioni razvodni element) i PC-HDV-4..2-N (plastični poklopac); ostali rezervni delovi po veličini na upit.
Pomoć pri izboru
Poređenje svih 4/3 razvodnih ventila serije HDV
Izbor se vrši prema tri kriterijuma: srednji položaj, veličina i položaj priključaka. „–“ znači: vrednost nije navedena u šifarniku artikala, molimo upit.
| HDV-4001-I / -N | HDV-4002-I / -N | HDV-4004-N | HDV-4101-I / -N | HDV-4102-N | HDV-4104-N | |
|---|---|---|---|---|---|---|
| Srednji položaj | blokiran | blokiran | blokiran | odzračen | odzračen | odzračen |
| Priključak | 1/8" | 1/4" | 1/2" | 1/8" | 1/4" | 1/2" |
| DN | 5 mm | 7 mm | 9 mm | 5 mm | 7 mm | 9 mm |
| Protok | 480 Nl/min | 1050 Nl/min | – | 480 Nl/min | 1050 Nl/min | 1050 Nl/min |
| Radni pritisak | 0…12 bar | 0…12 bar | 0…12 bar | 0…12 bar | 0…12 bar | 0…12 bar |
| Aktiviranje | Ručna poluga, sa fiksiranjem | Ručna poluga, sa fiksiranjem | Ručna poluga, sa fiksiranjem | Ručna poluga, sa fiksiranjem | Ručna poluga, sa fiksiranjem | Ručna poluga, sa fiksiranjem |
| Priključni položaj | dole / sa strane | dole / sa strane | sa strane | dole / sa strane | sa strane | sa strane |
Asortiman
4/3 razvodni ventili i odgovarajuće kategorije u shopu
Od rotacionog razvodnog ventila serije HDV do dodatnih serija razvodnih ventila – ovde ćete pronaći odgovarajuće kategorije u STASTO shopu.
Izbor
U tri koraka do pravog 4/3 razvodnog ventila
Srednji položaj, veličina, položaj priključaka – ovim redosledom brzo dolazite do odgovarajuće izvedbe.
Definisanje ponašanja u mirovanju
Treba li pogon da zadrži svoju poziciju? Onda blokirani srednji položaj. Treba li da bude bez pritiska i pomerljiv rukom? Onda odzračeni srednji položaj.
Određivanje veličine prema protoku
Manji pogoni sa 1/8" i DN 5 mm (480 Nl/min), veći potrošači sa 1/4" (DN 7 mm) ili 1/2" (DN 9 mm) i 1050 Nl/min. Protok ventila mora odgovarati zapremini cilindra i brzini klipa – u slučaju nesigurnosti, to ćemo zajedno izračunati.
Izbor položaja priključaka i situacije ugradnje
Priključci na dnu (izvedba „-I“) za ugradnju u pult i prednju ploču, priključci sa strane (izvedba „-N“) za razvod cevi duž rama mašine.
Iz prakse
Tipične oblasti primene
Sledeći primeri primene predstavljaju stručne izvode iz načina prekopčavanja – uobičajeno tamo gde pokret svesno pokreće rukovalac.
Ručno upravljanje dvosmernih pogona
Dva radna priključka za izvlačenje i uvlačenje, srednji položaj kao definisano stanje mirovanja. Tipična primena na stanicama za stezanje, presovanje i pomeranje.
Rad za podešavanje i pripremu
Odvazdušen srednji položaj čini pogon bez pritiska, tako da se alati ili pribori mogu ručno pozicionirati.
Održavanje međupozicija
Sa blokiranim srednjim položajem, dostignuti položaj se može mehanički fiksirati, sve dok se ne javi propuštanje (curenje).
Ispitna mesta i specijalne mašine
Pogodno svuda gde ručica sa fiksiranjem položaja vizuelno prikazuje stanje prekopčavanja i gde se pokret svesno pokreće.
Rezervni nivo za upravljanje postrojenjem
Ručni ventili se tipično koriste kao manuelni nivo pored same automatizovane upravljačke jedinice.
Radionički sklopovi i uređaji
Za jednostavne sklopove bez upravljačke elektronike: jedan ventil, jedna poluga, tri jasno definisana položaja.
Nabavka
Poručivanje, dostupnost i savetovanje
Cene i dostupnost vidite direktno u shopu; za specijalne izvedbe i rezervne delove naša tehnička prodaja razjašnjava svaki pojedinačni slučaj.
Dostupnost po varijanti
Dostupnost i cena su prikazane za svaki artikal u shopu. Artikli bez važeće liste cena – na primer specijalne izvedbe – označeni su sa „Cena na upit“.
Specijalne verzije na upit
HDV-4004-N-S01 sa hromiranim mesinganim unutrašnjim delovima, kao i ručnom poluga i zavrtnjima od nerđajućeg čelika, dostupan je na upit. Mogućnost izrade drugih specijalnih verzija rado provaravamo na zahtev.
Rezervni i habajući delovi
Element rotacionog razvodnika RE-HDV-4002-N i plastični poklopac PC-HDV-4..2-N su na spisku. Dostupnost ostalih rezervnih delova i setova zaptivki po veličini rado provaravamo na upit.
Tehnički podaci po varijanti
Ostale tehničke podatke po varijanti pogledajte u tehničkom listu odgovarajućeg artikla ili se raspitajte kod naše tehničke prodaje.
Često postavljana pitanja
FAQ o 4/3 razvodnom ventilu
Kratki odgovori o šemi spajanja, srednjem položaju i razgraničenju od drugih razvodnih ventila.
Šta je 4/3 razvodni ventil?
4/3 razvodni ventil je razvodni ventil sa četiri priključka i tri radna položaja. Osim dva radna položaja za izvlačenje i uvlačenje, ima srednji položaj koji određuje ponašanje pogona u stanju mirovanja. Četiri priključka su: dovod komprimovanog vazduha, odzračivanje i dva radna priključka ka potrošaču.
Koja je razlika između zaključanog i odzračenog srednjeg položaja?
Kod zaključanog srednjeg položaja oba radna priključka su zatvorena, vazduh ostaje zarobljen u pogonu i pozicija se održava. Kod odzračenog srednjeg položaja oba radna priključka se rasterećuju do atmosfere, pogon postaje bez pritiska i može se ručno pomerati. Zaključan srednji položaj imaju HDV-4001, HDV-4002 i HDV-4004, a odzračen HDV-4101, HDV-4102 i HDV-4104.
Postoji li serija HDV i sa provodnim srednjim položajem?
U asortimanu HDV zastupljeni su zaključani i odzračeni srednji položaji. Provodni srednji položaj postoji kao simbol u tehnici razvodnih ventila; za druge šeme spajanja obratite nam se direktno.
Šta je rotacioni klizni ventil?
Rotacioni klizni ventil povezuje kanale preko rotirajućeg kliznog elementa. U seriji HDV se aktivira pomoću ručice sa fiksiranim položajima, koja mehanički održava izabrani položaj sve dok se svesno ne promeni.
U čemu se razlikuje 4/3 razvodni ventil od 5/2 razvodnog ventila?
4/3 razvodni ventil ima četiri priključka i tri položaja uključujući srednji položaj, dok 5/2 razvodni ventil ima pet priključaka i samo dva položaja bez međupozicije. 5/2 i 5/3 razvodne ventile po ISO standardu možete pronaći u posebnoj kategoriji u prodavnici.
Koju veličinu treba da izaberem?
Veličina se određuje prema potrebnom protoku: 1/8" sa DN 5 mm daje 480 Nl/min, 1/4" sa DN 7 mm i 1/2" sa DN 9 mm do 1050 Nl/min. Protok ventila mora odgovarati zapremini cilindra i željenoj brzini klipa – rado ćemo to izračunati zajedno sa vama.
Šta znače nastavci -I i -N?
„-I“ oznaka se odnosi na ventile sa priključcima na donjoj strani, a „-N“ na one sa bočnim priključcima. Šema je identična, razlikuje se samo pravac cevne instalacije – „-I“ je pogodan za ugradnju u pult i prednju ploču, „-N“ za instalaciju duž rama mašine.
Postoje li rezervni delovi za seriju HDV?
Da, na spisku se, između ostalog, nalaze rotacioni razvodni element RE-HDV-4002-N i plastični poklopac PC-HDV-4..2-N. Za dostupnost ostalih rezervnih delova i setova zaptivki po veličini, slobodno se obratite našoj tehničkoj prodaji.
Uz to odgovara
Pregled
Dodatne serije i šeme razvoda za vašu pneumatsku komandu.
Sledeći korak
Izaberite 4/3 razvodni ventil – pomažemo pri dimenzionisanju
Bilo da je zaključan ili odzračen srednji položaj, 1/8" ili 1/2": recite nam vaš slučaj primene, a mi ćemo s vama razjasniti veličinu, protok i položaj priključaka.
