Pneumatika · Razvodni ventili električni/pneumatski

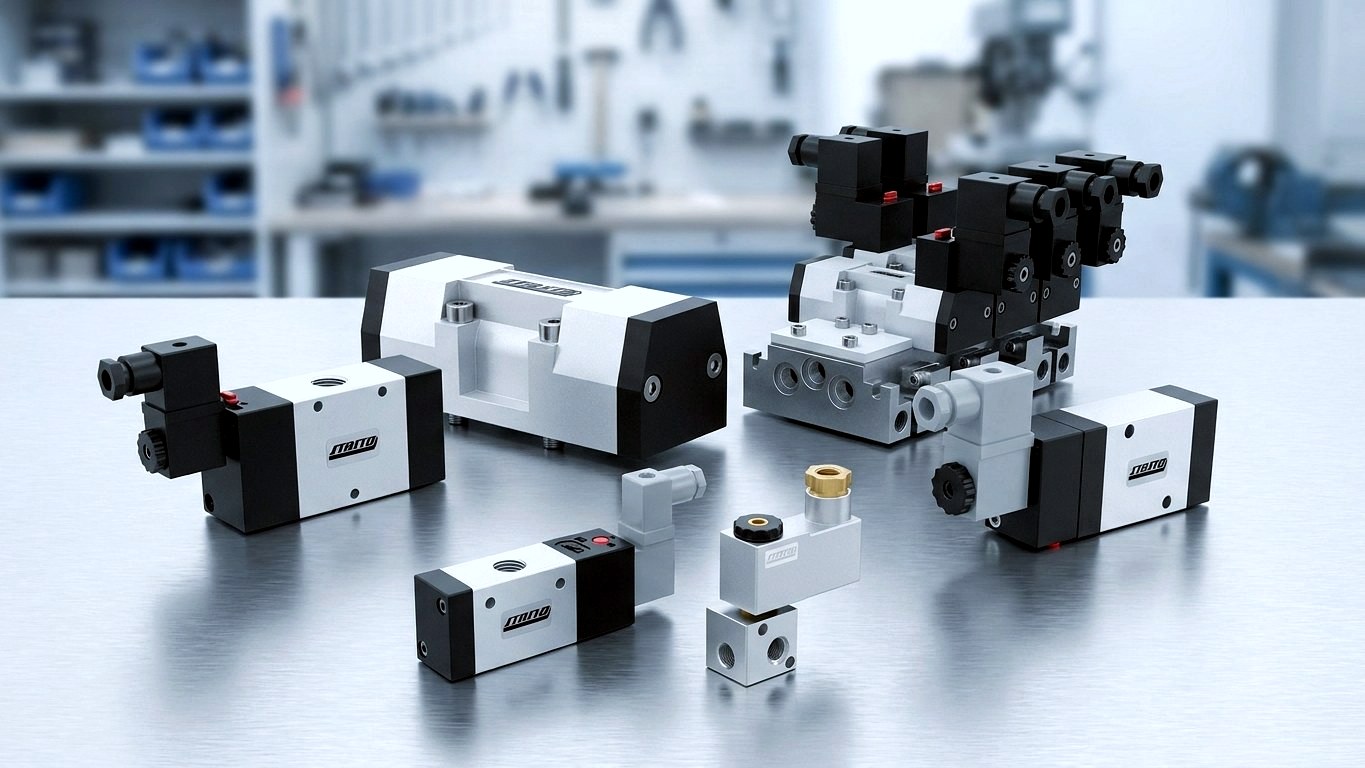

5/3 ventili – pneumatski razvodnici sa definisanim srednjim položajem
5/3 ventil ima pet priključaka i tri radna položaja – a upravo taj treći, srednji položaj određuje kako će se vaš cilindar ponašati kada nema upravljačkog signala. Kod STASTO birate između srednjeg položaja zatvorenog, rasterećenog i pod pritiskom – elektro-pneumatski upravljan ili pneumatski sa oprugom centriranim srednjim položajem, kao pojedinačni ventil ili kao ISO serija prema ISO 5599/1. Naziva se i 5/3 ventil ili 5 3 razvodni ventil.
Serije E5., K5.W, K5.P i PS112
Zašto STASTO
5/3 ventili koji odgovaraju bezbednosnoj koncepciji vašeg postrojenja
Srednji položaj je sadržan u oznaci tipa i jasno je naveden za svaki artikal. Vi birate funkciju prema primeni – umesto da primenu prilagođavate dostupnom ventilu.
Tri varijante srednjeg položaja iz jednog izvora
Blokiran, odzračen ili pod pritiskom – funkcija je za svaki artikal jasno naznačena. Tako sami određujete kako se sistem ponaša u neaktiviranom stanju.
Električno ili pneumatski aktivirano
Predupravljane izvedbe električno/električno sa magnetnim kalemovima i utičnicama za uređaje (između ostalog 24 V DC, 24 V/50-60 Hz, 115 V/50-60 Hz, 230 V/50-60 Hz) – ili čisto pneumatski/pneumatski sa oprugom centriranim srednjim položajem.
Dosledna logika serija
Unutar jedne serije ostaju isti raspored priključaka, kalemovi i širina konektora. To pojednostavljuje skladištenje rezervnih delova, ožičenje i dokumentaciju – i kod kombinovanih 3/2, 5/2 i 5/3 funkcija.
Konfiguracija umesto kompromisa
Ventil, magnetni kalem i utičnica za uređaj (standard, sa LED i VDR, sa livenim PVC kablom) mogu se naručiti kao usklađena kombinacija. Pribor kao što je prigušivač zvuka dodeljen je odgovarajućoj veličini.
Vodič
Kako pravilno izabrati 5/3 razvodni ventil
Srednji položaj je prva i najvažnija odluka – zatim slede način aktiviranja, veličina priključka, protok i elektrika. Sledeći pojmovi objašnjavaju najvažnije kriterijume izbora.
Razumevanje srednjih položaja
- Zatvoren srednji položaj
- Oba radna priključka su zatvorena, vazduh ostaje zatvoren u komorama cilindra. Aktuator približno drži svoju poziciju – u asortimanu dostupno kod serije E5. i K5.W.
- Rasterećen srednji položaj
- Oba radna priključka su otvorena prema izduvavanju, cilindar postaje bez sile i može se pomerati ručno – tipično za podešavanje i pripremu.
- Srednji položaj pod pritiskom
- Obe strane klipa su pod pritiskom, aktuator stoji definisano zategnut. Povećava krutost prema spoljnim silama, na primer kod funkcija stezanja i pritezanja.
- Srednji položaj centriran opruzima
- Kod pneumatski aktiviranih ventila serije K5.P opruge vraćaju klizač u srednji položaj čim nema upravljačkog pritiska.
Određivanje serije i priključka
- Način aktiviranja
- Električno/električno predupravljano za upravljanje iz kontrolera (serije E5., K5.W, PS112) ili pneumatsko/pneumatsko kod čisto pneumatskog upravljanja (serija K5.P).
- Priključak i nominalni prečnik
- G1/8 sa DN 6 mm, G1/4 sa DN 8 mm, G1/2 sa DN 14 do 15 mm. Vodite se potrebnim protokom, a ne samo veličinom navoja.
- Protok
- U zavisnosti od serije i veličine priključka, otprilike 530 do 3500 Nl/min. Zapremina cilindra i željeno vreme hoda određuju potrebu za vazduhom.
- ISO 5599/1
- Standardni interfejs u veličinama ISO1 (DN 8 mm, 800 Nl/min) i ISO2 (DN 13 mm, 1800 Nl/min) – zamena ventilom iste veličine bez izmene priključne ploče.
Elektrika i pribor
- Napon kalema
- Između ostalog 24 V DC, 12 V DC, 24 V/50-60 Hz, 115 V/50-60 Hz i 230 V/50-60 Hz – drugi naponi po upitu.
- Konektor uređaja
- Standardni, sa LED diodom i varistorom za zaštitu kontakata, ili sa kablom od PVC-a livenim direktno na konektor.
- Širina konektora
- 16 mm kod serije K, 22 mm kod serija E+V (E5.) i PS112 – obratite pažnju prilikom planiranja rezervnih delova.
- Prigušivač zvuka
- Kod rasterećenog srednjeg položaja obratite pažnju na odvod vazduha i prigušivač zvuka; odgovarajuća oznaka je navedena uz artikal.
Poređenje
Srednji položaj blokiran, odvazdušen ili pod pritiskom?
Ove tri varijante se razlikuju po ponašanju pogona kada nema signala za prekopčavanje. Sve tri se nalaze u STASTO asortimanu.
| blokirano | odzračeno | pod pritiskom | |
|---|---|---|---|
| Radni priključci u srednjem položaju | oba zatvorena | oba otvorena prema izduvavanju | oba pod pritiskom |
| Ponašanje cilindra | približno održava položaj | postaje bez sile, može se ručno pomerati | stoji definisano fiksiran |
| Tipična primena | Zaustavljanje kod osovina za pomak i hod | Podešavanje, priprema, popuštanje u slučaju greške | Stezanje, pritezanje, prednapon |
| Primeri sa električnim predupravljanjem | E53W2S612/614/618, K53W2S612/614/618 | E53W2S912/914/918, K53W2S912/918 | K53W2S312/314/318 |
| Primeri pneumatski, centrirani oprugom | K53P2612/2614/2618 | K53P2912/2914/2918 | K53P2312/2314/2318 |
| ISO serija prema ISO 5599/1 | PS112-I1-C / PS112-I2-C | PS112-I1-0 / PS112-I2-0 | na upit |
Asortiman
5/3 razvodni ventili po seriji
Od ISO serije prema ISO 5599/1, preko kompaktne serije K, do serije E+V sa širinom konektora 22 mm – ovde ćete pronaći odgovarajuću kategoriju.
Primene
Gde se koriste 5/3 razvodni ventili
Treći radni položaj određuje ponašanje sistema kada nema signala – zbog toga su 5/3 ventili zanimljivi u potpuno različitim industrijama.
Pozicioniranje i međuzastoj
Sa blokiranim srednjim položajem klip ostaje približno u dostignutoj poziciji – tipično kod osovina za pomeranje i dovod, kao i kod pokreta podizanja i preklapanja. Zbog stišljivosti vazduha ovo je držanje, a ne pozicioniranje sa geometrijskim zaključavanjem.
Prevođenje pogona u stanje bez pritiska
U rasterećenom srednjem položaju oba radna priključka se rasterećuju, cilindar postaje bez sile i može se ručno pomerati – koristi se prilikom podešavanja i pripreme na ručnim osama.
Obe strane pod pritiskom
Kada su obe strane klipa pod pritiskom, pogon je definisano fiksiran. To povećava krutost protiv spoljašnjih sila – korisno kod funkcija stezanja i pritezanja.
Upravljanje armaturama i pogonima
Kod dvostrano dejstvujućih obrtnih pogona na zaklopkama, kuglastim ventilima i zapornim armaturama, treći položaj obezbeđuje definisano ponašanje u slučaju gubitka signala u upravljanju.
Kompaktna jedinica sa NAMUR interfejsom
U kombinaciji sa NAMUR interfejsom nastaje kompaktna jedinica pogona i ventila – bez dodatnog cevovoda. Posebne izvedbe, na primer u ATEX izvedbi, razjašnjavamo po varijanti na upit.
Rukovanje i tehnika dovoda
Kod osovina za dovod i rukovanje u linijama za pakovanje i punjenje, srednji položaj obezbeđuje kontrolisano prekidanje ili popuštanje bez sile. Zahteve u pogledu medija, temperature i čišćenja proveravamo po varijanti zajedno sa vama.
Isporuka i dostupnost
Porudžbina, konfiguracija i dostupnost
Dostupnost se razlikuje u zavisnosti od serije, nazivnog prečnika i kombinacije kalema/konektora. Uobičajene kombinacije su po pravilu kratkoročno raspoložive, dok specijalne izvedbe i odstupajuće napone razjašnjavamo u dogovoru sa kupcem. Aktuelni status i cene pogledajte na stranici konkretnog artikla.
Naručivanje onlajn ili putem upita
Poručite direktno preko artikla ili putem upita sa oznakom tipa, na primer E53W2S614 ili K53P2614.
Ponuda sa cenovnim razredima po količini
Za serijske potrebe na upit izrađujemo ponudu sa cenovnim razredima po količini i dajemo obavezujući rok isporuke i izvedbu.
Specijalne izvedbe
Za odstupajuće napone, kombinacije ventila i specijalne izvedbe pošaljite upit – proveravamo izvodljivost za svaku seriju.
Provera tehničkih graničnih vrednosti
Opseg pritiska i temperature, medijume i sertifikate pogledajte u tehničkom listu odgovarajuće varijante – rado ćemo zajedno proveriti pogodnost.
Kako radimo
U tri koraka do pravog 5/3 razvodnog ventila
Od odluke o funkciji do kompletne kombinacije ventila, kalema i utičnice za uređaj.
Odredite srednji položaj i način aktiviranja
Blokiran, odzračen ili pod pritiskom – i električno/električno predupravljan (serije E5., K5.W, PS112) ili pneumatski/pneumatski sa oprugom centriranim srednjim položajem (serija K5.P).
Dimenzionisanje priključka, nazivnog prečnika i protoka
G1/8 sa DN 6 mm, G1/4 sa DN 8 mm, G1/2 sa DN 14 do 15 mm; po seriji od oko 530 do 3500 Nl/min. Po potrebi zajedno biramo između pojedinačnog ventila i ISO serije prema ISO 5599/1.
Kompletiranje električnih komponenti i pribora
Napon kalema, konektor uređaja (standardni, sa LED diodom i VDR-om ili sa livenim PVC kablom), širina konektora 16 ili 22 mm i odgovarajući prigušivač – dostupno kao usklađena kombinacija za poručivanje.
Česta pitanja
5/3 razvodni ventili: pitanja i odgovori
Najvažnija pitanja o funkciji, srednjem položaju i izboru serije.
Šta znači 5/3 kod razvodnog ventila?
5/3 znači pet priključaka i tri radna položaja. Pored dva krajnja položaja za izvlačenje i uvlačenje, postoji i treći, srednji položaj. Pet priključaka su: jedan priključak za pritisak, dva radna priključka i dva odušna priključka. 5/2 ventil ovaj srednji položaj nema.
Koji srednji položaji postoje i kada se koji koristi?
Postoje tri varijante: blokiran, odzračen i pod pritiskom – sve tri su dostupne u asortimanu. Blokiran znači da su oba radna priključka zatvorena i da pogon održava svoj položaj; odzračen znači da su oba radna priključka otvorena prema izduvavanju i da pogon postaje bez sile; pod pritiskom znači da su obe strane klipa pod pritiskom i da je pogon fiksiran. Izbor zavisi od željenog ponašanja u neaktiviranom stanju.
Da li 5/3 razvodni ventil sa blokiranim srednjim položajem sigurno drži teret?
Ne, on samo približno drži zarobljeni vazduh i time položaj – to nije zamena za mehaničko držanje tereta. Pošto je vazduh kompresibilan i curenja preko zaptivki i spojeva nikada nisu potpuno isključena, za bezbednosno relevantno držanje potrebne su dodatne mere.
Šta znači opružno centriran srednji položaj?
Opružno centriran znači da opruge automatski vraćaju klizač ventila u srednji položaj čim nema upravljačkog pritiska. Kod pneumatski aktiviranih ventila serije K5.P, srednji položaj se na taj način postiže bez električnog signala.
Po čemu se razlikuju serije E5., K5.W/K5.P i PS112?
Serije se razlikuju po širini konektora, aktivaciji i konceptu priključka: serija E+V (E5.) radi sa širinom konektora od 22 mm i nominalnim prečnicima od 6 do 15 mm, serija K sa širinom konektora od 16 mm i do 3500 Nl/min, od čega je K5.W električna, a K5.P pneumatska, opružno centrirana. Serija PS112 prati normu ISO 5599/1 u veličinama ISO1 i ISO2.
Šta je ISO 5599/1?
ISO 5599/1 je norma za priključne rasporede pneumatskih razvodnih ventila na priključnim pločama. Definiše veličine kućišta kao što su ISO1 i ISO2, tako da se ventili iste veličine mogu zameniti bez izmene priključne ploče – čak i između različitih serija.
Da li se 5/3 ventil upravlja električno ili pneumatski?
Moguće je oboje: električno/elektro-pneumatski upravljano preko magnetnih kalemova i konektora uređaja ili čisto pneumatski, sa oprugom centriranim srednjim položajem. Elektro-pneumatski upravljane su, između ostalog, serije E5., K5.W i PS112, dok je serija K5.P čisto pneumatska.
Koji naponi i konektori uređaja su dostupni?
Na raspolaganju su, između ostalog, 24 V DC, 12 V DC, 24 V/50-60 Hz, 115 V/50-60 Hz i 230 V/50-60 Hz. Konektor uređaja je dostupan u standardnoj izvedbi, sa LED diodom i varistorom, kao i sa ulivenim PVC kablom; drugačiji naponi se dogovaraju po porudžbini.
Uz to odgovara
Srodne kategorije
Dopunske komponente i srodne funkcije ventila za vaš pneumatski sistem.
Sledeći korak
Pronađite odgovarajući 5/3 razvodni ventil
Znate željeni srednji položaj? Onda idite direktno u asortiman. Ako protok, priključak ili konfiguracija zavojnice još nisu definisani, zajedno ćemo odabrati odgovarajuću varijantu.
